по табл.III.I.[1] находим соответствующее значение и определяем площадь сечения стыковых стержней

Принимаем арматуру 2Ø25А-III c .

Длину сварных швов для приварки стыковых стержней с закладными деталями ригеля определяем следующим образом:

где

коэффициент 1,3 вводим для обеспечения надежной работы сварных швов в случае перераспределения опорных моментов вследствие пластических деформаций.

При двух стыковых стержнях и двусторонних швах длина каждого шва (с учетом непровара) будет равна:

Конструктивное требование .

Принимаем

Закладная деталь ригеля приваривается к верхним стержням каркаса при изготовлении арматурных каркасов. Сечение этой детали из условия прочности на растяжение:

Конструктивно принята закладная деталь в виде гнутого швеллера из полосы длиной м;

Длина стыковых стержней складывается из размера сечения колонны, двух зазоров по 5 см между колонной и торцами ригелей и двух длин сварного шва:

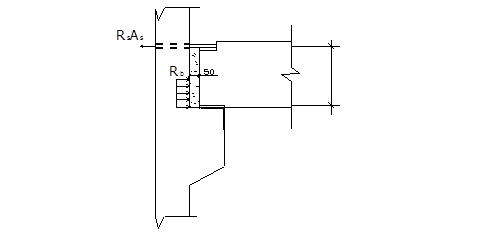

Рисунок 10- К расчету бетонированного стыка

4. Расчет центрально нагруженной колонны

4.1 Определение продольных сил от расчетных нагрузок

Грузовая площадь средней колонны при сетке колонн 5,6х7,2м равна:

Подсчет нагрузок приводим в таблице 3.

Таблица3 - Нормативные и расчетные нагрузки

№ п/п

Наименование нагрузки

Нормативная нагрузка,

Н/м2

Коэфф.надёжности по нагрузке, γf

Расчётная нагрузка.

Н/м2

1

От покрытия:

постоянная:

-от рулонного ковра в три слоя;

-от цементного выравнивающего слоя,

- от утеплителя- пенобетонных плит,

;

- от пароизоляции в один слой;

- от ребристых плит;

- от ригеля;

- от вентиляционных коробов и трубопроводов;

ИТОГО

120

400

480

40

2450

625

500

1,2

1,3

1,2

1,1

150

520

580

50

2695

690

550

4615

-

5235

Снеговая:

в том числе длительная

кратковременная

-

1200

0

1200

2

От перекрытия:

постоянная:

- от керамических плиток,

;

- от цементного раствора,

;

- от ребристой плиты;

- от ригеля;

240

440

2450

625

1,1

1,3

1,1

265

575

2695

690

3

ИТОГО

Временная

В том числе:

длительная

Кратковременная

Полная от перекрытия

3755

6400

4480

1920

10155

1,2

4225

7680

5380

2300

11905

Продолжение таблицы

Сечение колонн предварительно принимаем . Расчетная длина колонн во втором-четвертом этажах равна высоте этажа, то есть , а для первого этажа с учетом некоторого защемления колонны в фундаменте
