Двери состоят из коробки и дверных глухих или остеклённых полотен. Дверные полотна навешиваются на две петли. Ручка устанавливается на 1 метр от пола. Коробки устанавливаются в дверные проёмы. Между коробкой и стеной прокладывают гидроизоляцию, слой рубероида. Дверные коробки крепятся к стенам ершами.

Ведомость дверных проёмов.

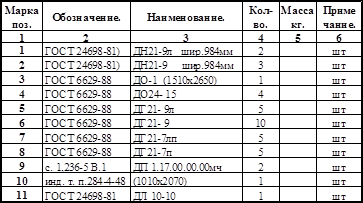

Спецификация дверей.

3.2.6 Окна

Окна - деревянные с двойными раздельными переплётами по ГОСТ 11214-86*. Окна предназначены для освещения и естественной вентиляции. Размеры оконных проёмов устанавливаются исходя из необходимости освещения помещения. Площадь оконных проёмов должны составлять 1,6-18 % площади пола. Оконные блоки состоят из коробки с навешанными петлями и щеколдами. Перед установкой оконные блоки гидроизолировать. В блоке между коробкой и проёмом оставить зазор 20 – 30 мм, который заливают раствором. По зазору устраивается фартук из оцинкованной стали. С внутренней стороны устраивать подоконная доска.

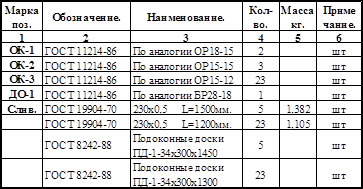

Спецификация заполнения оконных проёмов.

3.2.7 Перемычки

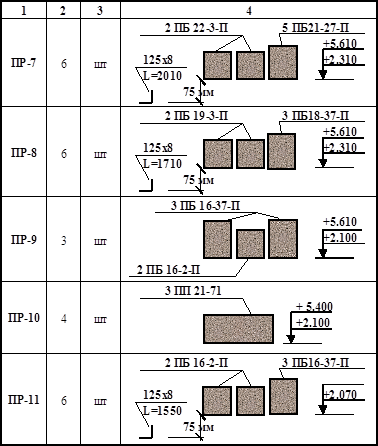

Ведомость перемычек.

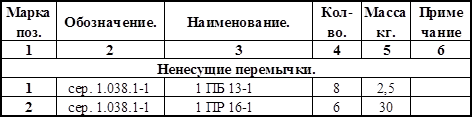

Спецификация перемычек

3.2.8 Кровля

В данном проекте предусмотрена четырёх скатная кровля из волнистых кровельных листов (Ондулин). Уклон кровли – 0,3. Высота чердачного помещения – от 0,55 м. до 2,3 м. По обрешетке из брусьев 50х50 мм и по деревянным стропилам ГОСТ 24454-80. Все деревянные элементы кровли и подшивного потолка выполнить из древесины хвойных пород 2-го сорта. Древесину антисептировать способом погружения по ГОСТ 10950-78. Огнезащиту выполнить фосфатным покрытием по ГОСТ 23790-79 до достижения предела огнестойкости 0,25 часа. Влажность древесины 25 %. Стропильные ноги крепить скрутками из 2-х Æ 4В1 к ершам в швах кладки. Противоветровые скобы ставить из расчета по одной на лист. Узлы сопряжения элементов стропильной системы разработаны в С. 2.160-6с и 2.160-9.1. Кровельные работы выполнить по ГОСТ 16233-77 и по СНиП 3.04.01-83.

Состав утепления потолка:

Плиты «URSA» П60-30 мм на синтетическом связующем- 21 м2;

Штукатурка по сетке № 15-20 (ГОСТ 5336-80) – 21 м2, (сетку крепить на анкерах из –60х100х –4 (вес 1 шт.-0,188 кг), анкер пристрелить в шахматном порядке через 600 мм –90 шт.).

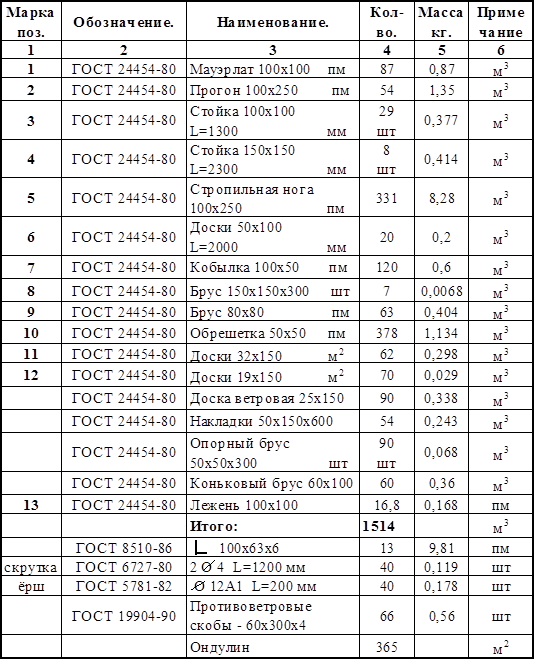

Спецификация расхода материалов на устройство кровли

3.2.9 Внутренняя отделка

В данном проекте для отделки помещений применены грунтовки и краски производства компании BENJAMIN MOORE & CO. США.

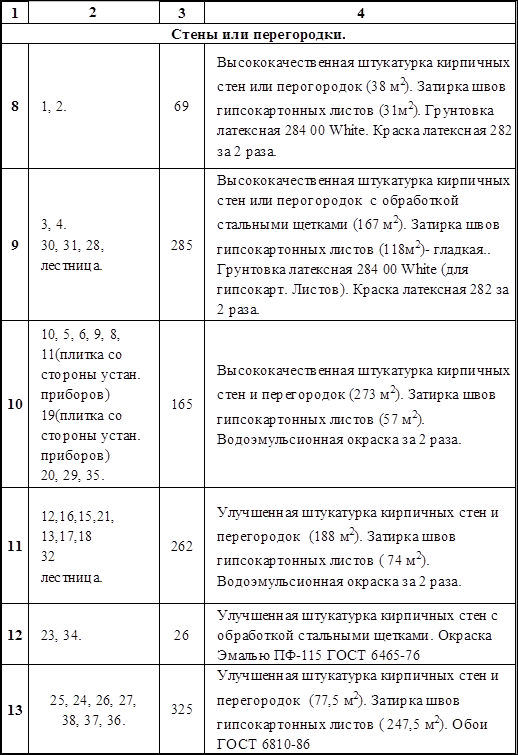

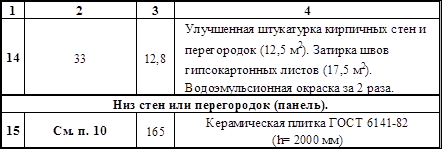

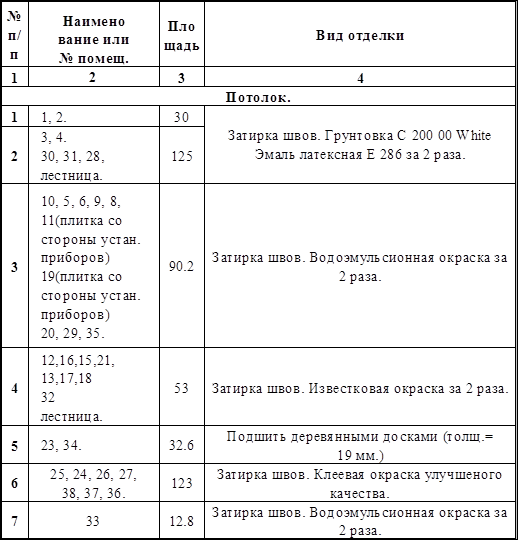

Ведомость отделки помещений

3.2.10 Наружная отделка

Кирпичную кладку стен вести с подбором кирпича «налицо» с расшивкой швов с вкраплением красного кирпича. Цоколь выполнить из гранита. Деревянные изделия окрасить пентафталевой краской ПФ-133 по грунту ПФ-064 за 2 раза.

3.3 Антисейсмические мероприятия

Комплекс конструктивных антисейсмических мероприятий разработан в соответствии с требованиями СНиП II -7-81*.

Устойчивость здания при воздействии сейсмических нагрузок обеспечивается за счёт выполнения следующих конструктивных основных мероприятий:

• Все углы и пересечения кирпичных стен армировать сетками.

• Предусмотрено устройство рам и обрамление проемов ж/бетонными элементами в случаях, оговоренных СНиП.

• Стены и перегородки выполняются из кирпичной кладки II категории по сейсмостойкости 180КПа > RpB >120КПа.

• Перегородки армируются, предусмотрено их крепление к перекрытию и несущим стенам.

• В уровне перекрытий предусмотрен монолитный ж/бетонный антисейсмический пояс.

• При проектировании металлического навеса предусмотрены горизонтальные и вертикальные связи, обеспечивающие пространственную жёсткость и устойчивость.

3.4 Антикоррозионная защита

Для защиты конструкций от коррозии предусмотрены следующие мероприятия:

• боковые поверхности фундаментов обмазываются горячим битумом за 2 раза по холодной огрунтовке;

• все металлические конструкции окрашиваются эмалью ПФ-115 за 2 раза по грунтовке ГФ-0.21.

3.5 Санитарно-техническая часть

Проект отопления и вентиляции помещения гидротехника выполнен на основании архитектурно-строительного, технологического задания и задания на проектирование и в соответствии со СНиП 2.08.02-87 «Общественные здания и сооружениям, СНиП 2.08.01-89 «:Жилые здания». СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование ».

Проект внутренних сетей водоснабжения и канализации помещения гидротехника на Грушевском водохранилище выполнен на основании архитектурно-строительного задания, задания на проектирование и в соответствии с техническими условиями Государственного

Учреждения УСБСК №273-01/12 от 29 толя 1999 года и со СНиП 2.08.01-89 «Жилые здания» I СНиП 2.04.01-85 * «Внутренний водопровод и канализация зданий».

Проект наружных сетей водоснабжения и канализации помещения гидротехника выполнен на основании задания на проектирование и технических условий выданных государственным учреждением УСБСК №273-01/12 от 29.07.99 года и в соответствии СНиП 2.04.02-84* "Водоснабжение. Наружные сети и сооружения", СНиП 2.04.03-85 "Канализация. Наружные сети и сооружения".

3.5.1 Отопление

Проектом принято следующее:

основной источник теплоснабжения два электроводонагревателя типа ЭПЗ-25И4, N =25 кВт и с резервным котлом на твердом топливе, типа КЧМ-5 «Р.»

расчётные параметры теплоносителя в системе отопления Т - 90-65. °С;

отопительные приборы радиаторы чугунные типа МС-140-108;

система отопления двухтрубная тупиковая с верхней разводкой подающих магистральных трубопроводов.

Для регулирования теплоотдачи отопительных приборов радиаторы оснащены автоматическим терморегулятором типа АТР. Выпуск воздуха из системы осуществляется через расширительный бак. Уклон магистральных трубопроводов принят не менее 0,01мм. Трубопроводы системы отопления выполнены из водо-газопроводных лёгких труб по ГОСТ 3262-75*.

3.5.2 Вентиляция

Вентиляция естественная с организованной вытяжкой через внутристенные каналы, из бассейна и бильярдной удаление воздуха осуществляется канальным вентилятором типа ВО 10-У2. Приток воздуха неорганизованный через фрамуги окон и не плотности в строительных конструкциях. Развертки вентиляционных каналов выполнены в комплекте АС.
