В данном проекте запроектированы тавровые фундаментные балки, т.к они более экономичны по расходу бетона и стали. Во избежание деформаций при замерзании грунтов, балку с боков и снизу засыпают шлаком. Верхняя грань фундаментной балки расположена на отметке - 0.030. Поверх балки укладывается гидроизоляция из цементно-песчаного раствора.

Номенклатура и технико-экономические данные фундаментных балок:

Сечение изделия

Марка изделия

Длинна l, мм

Марка бетона

Расход материалов

Масса изделия, т

бетон, м3

сталь, кг

ФБ1

5050

200

0,60

51

1,5

ФБ2

4750

200

0,47

44

1,4

ФБ3

4300

300

0,51

33

1,3

2.3 Колонны

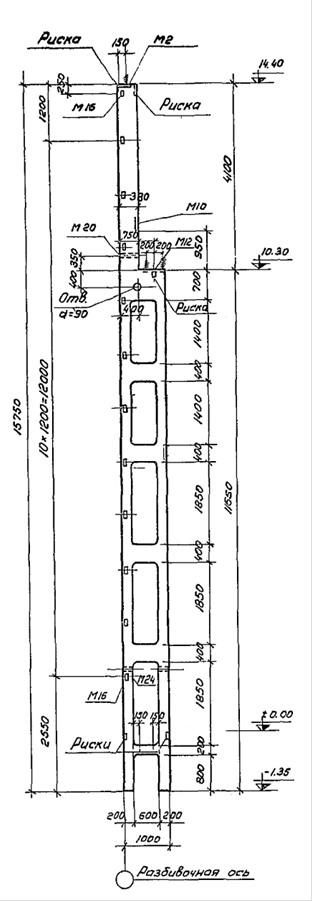

По положению в здании колонны подразделяются Двухветвевая колонна по серии КЭ-01-52 ↓

на крайние и средние. К крайним колонам с наружной стороны примыкают стеновые ограждения. Крайние колонны, в свою очередь, подразделяются на основные, воспринимающие нагрузки от стен, кранов и конструкций покрытия, и фахверковые служащие только для крепления стен. Фахверковые колонны устанавливаются в торцах здания и между основных колонн при шаге 12м. Длину фахверковых колонн принимают на 100 мм меньше основных колонн, чтобы образовать необходимый зазор между их оголовком и нижним поясом стропильных конструкций.

Колонна для здания, оборудованного мостовыми кранами, состоит из двух частей: надкрановой и подкрановой. Надкрановая часть служит для опирания несущей конструкции покрытия и называется надколенником. Подкрановая часть воспринимает нагрузку от надколенника, а также от подкрановых балок, которые опирают на консоли колонн, и передает ее на фундамент.

В данном проекте запроектированы железобетонные колонны по серии 1.424.1-5 и двухветвевые колонны по серии КЭ-01-52.

2.4 Стропильные конструкции

Стропильные конструкции перекрывают пролёт, и подобно стропилам, непосредственно поддерживают настил кровли. По схеме восприятия внешних и внутренних усилий эти конструкции делятся на балки и фермы. Балка - одноэлементная конструкция, загружаемая по всему пролёту. Ферма - составная стержневая конструкция, загружаемая только в соединяющих стержни узлах.

В данном проекте использованы железобетонные малоуклонные безраскосные фермы пролётом 18м по серии 1.463.1-1-87 и стропильные балки пролётом 12м по серии 1.462-3.

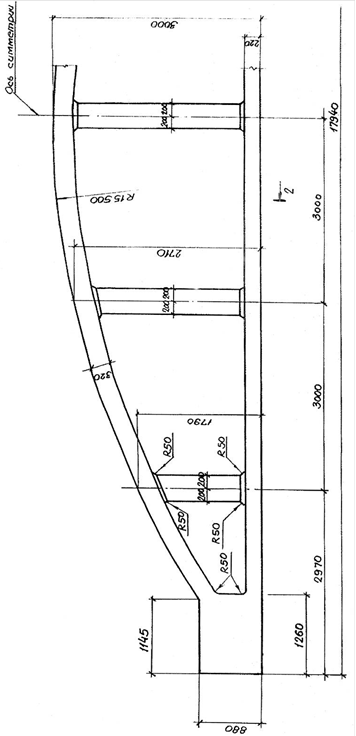

Железобетонная малоуклонная безраскосная ферма пролётом 18м →

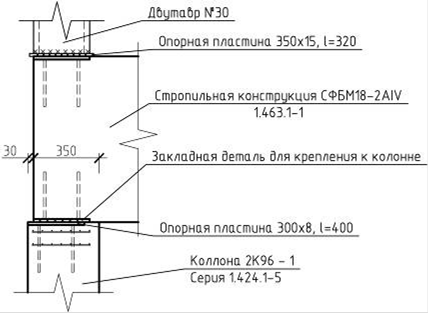

Узел опирания фермы на колонну ↓

2.5 Покрытия

Требования предъявляемые к покрытиям:

обеспечение необходимой прочности

обеспечение устойчивости здания

должны быть жёсткими

Покрытие из железобетонных ребристых плит по серии 1.465.1-17.

В покрытии использованы плиты шириной 1,5 и 3 м разных типов:

для легкосбрасываемой кровли применены плиты типа 3ПЛ6 с покрытием их асбестоцементными листами

плиты типа 3ПГ6 для основного покрытия

плиты шириной 1,5м для покрытия в местах присоединения фонарей

плиты типа 3ПВ6 с отверстиями для пропуска в них вентиляционных шахт

плиты типа 3ПФ6 с проёмами для устройства световых фонарей

Водоотвод в здании организованный, внутренний. Водосточные воронки диаметром 200мм выбраны из условия одна воронка на 350 м2 покрытия. Уклон покрытия 3 и 5 градусов для ферм и балок соответственно.

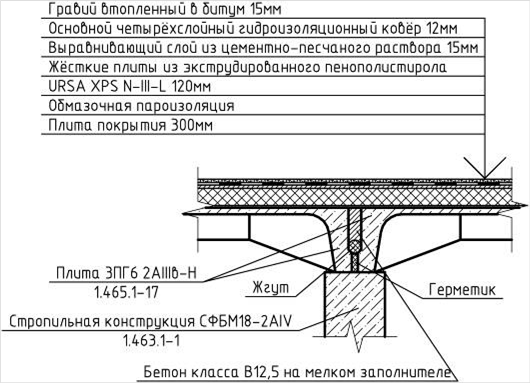

Узел опирания плит покрытия на стропильную конструкцию ↓

2.6 Фонари

В проекте запроектированы два типа фонарей - световые и светоаэрационные фонари.

Светоаэрационные фонари представляют собой П-образную надстройку над проёмами в крыше. Вертикальная часть фонарей состоит из борта высотой 0,6м и ленточного остекления в два яруса высотой 2х1,2м. Плоская крыша фонарей из железобетонных ребристых плит покрытия аналогично конструкции покрытия малоуклонной скатной крыши. Доступ на крушу фонаря осуществляется по расположенной в торце откидной, металлической стремянке.

Световые фонари смонтированы в специальные плиты покрытия с проёмами для фонарей размером 1,5х1,7 м и служат для освещения среднего пролёта шириной 12м. Прямоугольные светоаэрационные фонари шириной 6м устанавливаемые на пролётах 18 м и служащие для освещения и проветривания производственного помещения.

Фонари расположены по оси пролётов и своими торцами не доходят до торца здания и деформационного шва на 6м.

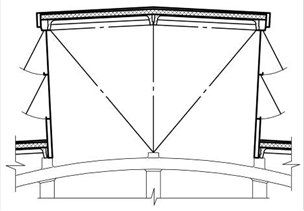

Светоаэрационный фонарь ↓

2.7 Подкрановые балки

Подкрановые балки служат для монтирования на них крановых путей по которым передвигается кран, а так же в роли связей конструкции для увеличения её жёсткости.

По месту расположения в здании балки разделяются на торцевые - у торцов зданий, и рядовые и температурные - в местах деформационных швов. В торцах подкрановых балок устанавливается крановый упор.

Крепление подкрановой балки к консоли колоны производится на анкерных болтах, пропущенных сквозь опорный лист, предварительно приваренный к опорной пластине, а к шейке колонны - путём приварки вертикального листа к закладным деталям.

Болтовые соединения после рихтовки завариваются. Рельс укладывается на упругой прокладке толщиной 8-10 мм из прорезиненной ткани с обеих сторон и закрепляется парными лапками на зашплинтованных болтах.

Железобетонные подкрановые балки применяются в зданиях с опорными кранами грузоподъёмностью до 30т с шагом колонн 6 и 12 м. В данном проекте использованы 6м подкрановые балки таврового сечения.
