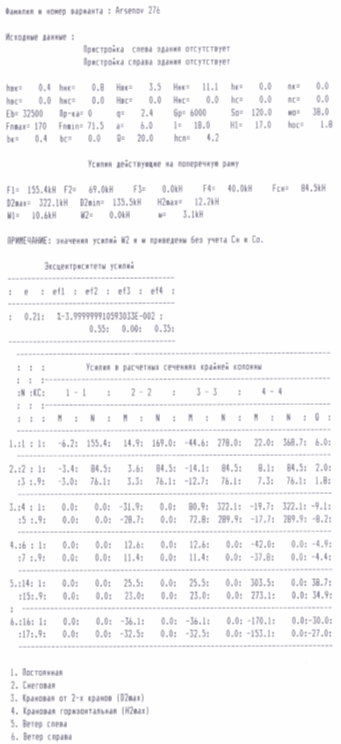

4.2 Сочетание усилий в расчетных сечениях крайней колонны

Таблица 3

Сочетание усилий в расчетных сечениях крайней колонны однопролетной рамы

Коэффициент сочетания

Сочетание усилий

Сечение

1-1

2-2

3-3

4-4

0.9

загружения

1+3

1+3+15

1+5+7+15

1+3+5+7+15

Mmax

Nсоот

Qсоот

-9.2

231.5

-

41.2

245.1

-

62.6

567.9

-

322.5

734.7

38.9

загружения

1+3

1+5+7+17

1+3+17

1+5+7+17

Mmin

Nсоот

Qсоот

-9.2

231.5

-

-57.7

169.0

-

89.8

201.9

-

-186.6

658.6

-33.6

загружения

1+3

1+3+15

1+3+5+7+15

1+3+5+7+15

Nmax

Mсоот

Qсоот

231.5

-9.2

-

245.1

41.2

-

644.0

49.9

-

734.7

322.5

38.9

1

загружения

1+2

1+2

1+4

1+4

M

N

Q

-9.6

239.9

-

18.5

253.5

-

36.3

600.1

-

2.3

690.8

-3.1

загружения

1

1

1

1

Ml,max

Nl,соот

Ql,соот

-6.2

155.4

-

14.9

169.0

-

-44.6

278.0

-

22.0

368.7

6.0

5 ПРОЕКТИРОВАНИЕ СТРОПИЛЬНОЙ КОНСТРУКЦИИ

5.1 Исходные данные для расчета

Пролет фермы – L = 18 м;

Шаг колонн – a = 6 м;

Плиты покрытия – 3 * 6 м;

Район строительства – г. Хабаровск.

5.2 Материалы

Принимаем в качестве предварительно напрягаемой арматуры канаты класса К1500, в качестве ненапрягаемой арматуры горячекатаную стержневую арматуру класса А400 и бетон класса В30. В качестве конструктивной арматуры принимаем стержневую арматуру А240 и проволочную арматуру В500.

Характеристики напрягаемой арматуры - канатов класса К1500:

Rsp.ser = 1500 МПа; Rsp = 1250 МПа; Esp = 180000 МПа.

Характеристики ненапрягаемой арматуры класса А400:

Rs = 355 МПа; Rsc = 355 МПа; Rsw = 285 МПа; Es = 200000 МПа.

Характеристики бетона класса В30:

Rbt.ser = 1.75 МПа; Rb.ser = 22 МПа; Rbt = 1.15 МПа; Rb = 17 МПа; γb2 = 0.9; Eb = 32500 МПа.

5.3 Статический расчет

5.3.1 Нормативные нагрузки

Нормативная нагрузки от веса покрытия рассчитана в таблице 1 и равна qn = 2.11 кН/м2.

Принимаем ферму марки 2ФС18-2.

Нагрузка от собственного веса фермы:

qф.ser = Gр * g / (L * a),

qф.ser = 6000 * 10-3 * 9.81 / (18 * 6) = 0.55 кН/м2.

Нормативная кратковременная снеговая нагрузка на 1 м2 поверхности покрытия:

Sser = S0 * 0,7 * μ1,

где μ1 = 1 – коэффициент.

Sser = 1.2 * 0.7 * 1 = 0.84 кН/м2.

Нормативная длительная снеговая нагрузка:

Sl,ser = Sser * k,

Sl,ser = 0.84 * 0.5 = 0.42 кН/м2.

5.3.2 Расчетные нагрузки

Расчетная нагрузки от веса покрытия рассчитана в таблице 1 и равна q = 2.43 кН/м2.

Расчётная нагрузка от собственного веса фермы:

qф = qф.ser * γf,

qф = 0.55 * 1.1 = 0.61 кН/м2.

Расчётная нагрузка от снегового покрова:

S = S0 * μ1,

S = 1.2 * 1 = 1.2 кН/м2.

Расчётная длительная снеговая нагрузка:

Sl = S * 0.5,

Sl = 1.2 * 0.5 = 0.6 кН/м2.

Узловые (сосредоточенные) нагрузки:

- нормативные:

Рn,ser = 2.11 * 6 * 3 = 37.98 кН;

Рф,ser = 0.55 * 6 * 3 = 9.90 кН;

Рs,ser = 0.84 * 6 * 3 = 15.12 кН;

Рsl,ser = 0.42 * 6 * 3 = 7.56 кН;

- расчётные:

Рn = 2.43 * 6 * 3 = 43.74 кН;

Рф = 0.61 * 6 * 3 = 10.98 кН;

Рs = 1.2 * 6 * 3 = 21.6 кН;

Рsl = 0.6 * 6 * 3 = 10.8 кН.

Нормативная и расчетная нагрузки от собственного веса покрытия с учётом веса фермы:

Рser = Рn,ser + Рф,ser,

Р = Рn + Рф,

Рser = 37.98 + 9.90 = 47.88 кН,

Р = 43.74 + 10.98 = 54.72 кН.

Геометрическая схема фермы изображена на рисунке 6, расчёт усилий в элементах фермы от постоянной и временной (снеговой) нагрузок приведен в таблице 4.

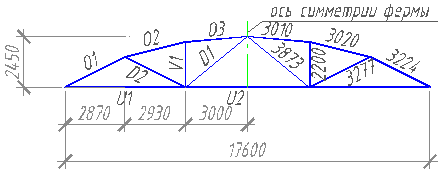

Рисунок 6. Геометрическая схема фермы

Нормативные полное и длительное усилия определяем только в наиболее растянутых элементах для расчёта по второй группе предельных состояний:

- нижний пояс:

U2,ser = Nser = (37.98 + 9.90 + 15.12) * 5.33 = 335.79 кН,

U2l,ser = Nl.ser = (37.98 + 9.90 + 7.56) * 5.33 = 295.50 кН;

- раскос:

D2,ser = Nser = (37.98 + 9.90 + 15.12) * 0.78 = 49.14 кН,

D2l,ser = Nl,ser = (37.98 + 9.90 + 7.56) * 0.78 = 43.24 кН.

Таблица 4

Расчёт усилий в элементах фермы от постоянной и временной нагрузок

Стержни фермы

Обозначения

Усилия от единичной нагрузки

Усилия от нагрузки, кН

Усилия от сочетаний нагрузок, кН

односторонней (слева)

симметричной

собственного веса 54.72

снеговой

76.32

65.52

кратковременной

21.6

длительной

10.8

односторонней (слева)

симметричной

односторонней

односторонней (слева)

симметричной

односторонней

симметричной

односторонней

симметричной

ВП

O1

-3.86

-5.51

-301.51

-83.38

-119.02

-

-59.51

-

-420.52

-

-361.02

O2

-2.70

-5.42

-296.58

-58.32

-117.07

-

-58.54

-

-413.65

-

-355.12

O3

-4.18

-6.60

-361.15

-90.29

-142.56

-

-71.28

-

-503.71

-

-432.43

НП

U1

3.44

4.93

269.77

74.30

106.49

-

53.24

-

376.26

-

323.01

U2

2.67

5.33

291.66

57.67

115.13

-

57.56

-

406.79

-

349.22

Р

D1

-0.13

0.41

22.44

-2.81

8.86

-1.40

4.43

-9.92

31.29

-8.52

26.86

D2

0.78

-0.11

-6.02

16.85

-2.38

8.42

-1.19

59.53

-8.40

51.11

-7.21

С

V1

-0.45

-0.10

-5.47

-9.72

-2.16

-4.86

-1.08

-34.34

-7.63

-29.48

-6.55
