1. Конструктивное решение

Конструктивной основой зданий является каркас, состоящий из колон и балок покрытия. Он служит для опирания плит перекрытий и покрытий.

Каркас здания возводится из сборных железобетонных элементов.

Данное здание имеет по колонны каркаса фундаменты монолитные железобетонные стаканного типа.

Под наружные стены здания предусмотрены сборные железобетонные фундаментные балки. Колонны, балки и плиты покрытия – сборные железобетонные. Стены подвала запроектированы из сборных железобетонных элементов.

Элементы ограждающих конструкций приняты следующие:

стены сборные железобетонные панели. Толщина стеновых панелей принята 0,3 м. Стеновые панели с фасадной стороны должны отделываться в заводских условиях лицевым слоем с применением фактурных слоёв. После монтажа стеновых панелей горизонтальные и вертикальные швы расшиваются цементным раствором марки 100.

Перегородки кирпичные и армокирпичные. Перемычки сборные железобетонные.

Плиты перекрытия и покрытия сборные железобетонные.

Полы запроектированы исходя из строительных норм (СНиП) следующей конструкции: бетонные, асфальтобетонные, из керамических плиток, мозаичные и линолеума.

Оконные проёмы приняты из условия максимального освещения внутренних помещений здания. Конструкция оконных переплётов принята деревянная состоящая из отдельных блоков. Остекление выполнено на битумной мастике.

Входные двери приняты по ГОСТу с обеспечением движения погрузочно-разгрузочного транспорта, механизмов и людей.

Крыша в данном проекте принята совмещенная. Совмещенная крыша является бесчердачным покрытием, состоящим из несущих крупноразмерных элементов (железобетонных плит перекрытия, пароизоляции, утеплителя, цементно-песчаной стяжки). Отвод воды с крыши осуществляется через внешние водостоки.

По периметру здания выполняется бетонная отмостка шириной 1000 мм по щебёночному основанию толщиной 100 мм.

2. Номенклатура изделий:

Фундаменты под колонны – монолитные железобетонные.

Фундаменты под стены – фундаментные балки по серии 1.415-1

Колонны – сборные железобетонные по серии КЭ-01-49.

Балки покрытия – сборные железобетонные по серии 1.462-1

Стены – сборные железобетонные панели по серии 1.432-4.

Плиты покрытия – сборные железобетонные по серии 1.465-7

Плиты перекрытия – сборные железобетонные по серии 24-1/70

Перегородки – сборные железобетонные панели по серии 1.432-4.

Стены подвала – сборные железобетонные по серии 3.400-3.

Перемычки – сборные железобетонные по серии 1.139-1.

Кровля – совмещенная, рулонная.

Утеплитель плитный γ =500 кг/м

Полы – бетонные, асфальтобетонные, из керамических плиток, мозаичные и линолеума.

Двери – деревянные по ГОСТ 6629-64, по ГОСТ 14624-69.

Окна – деревянные по ГОСТ 12506-67, по ГОСТ 11214-65

Отделка наружная – офактуренные стеновые панели.

Отделка внутренняя – штукатурка, окраска клеевая силикатная, известковая, масляная покраска, облицовка керамической плиткой.

3. Расчетно-конструктивная часть

3.1 Составление розы ветров для г. С-Петербург за январь:

Роза ветров определяется по СНиП 2.01.01-82 с.127

с

св

в

юв

ю

юз

з

сз

5/2,6

10/3

9/2,4

13/3,5

19/4

18/4,2

15/3,7

11/2,7

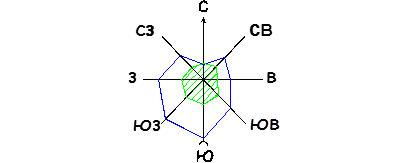

Роза ветров повторяемости направлений ветра в %

Роза ветров средней скорости по направлениям в м/с

3.2 Теплотехнический расчёт стенового ограждения из сборных легкобетонных панелей

Стеновая панель имеет три слоя:

1;3 слой - фактурные слои из цементно-песчаного раствора

;

;

2 слой из аглопоритобетона:

;

;

По [1] СНиП 2.01.01-82 выписываем значение наружной зимней температуры для г. С-Петербург:

абсолютная минимальная:

средняя наиболее холодных суток:

средняя наиболее холодной пятидневки:

По [2] по таблице №1 определяем влажностный режим помещения – нормальный (влажность от 50 до 60%).

По приложению № 1 и карте 1 определяем зону влажности района строительства – 3(сухая).

По приложению №2 определяем условия эксплуатации – А.

По приложению 3 определяем расчётный коэффициент теплопроводности “”:

” для 1 и 3 слоя из цементно-песчаного раствора

” для 2 слоя из аглопоритобетона

В общем случае термическое сопротивление ограждающей конструкции с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоёв:

,

где - термические сопротивления каждого слоя.

Определим величину тепловой инерции:

По формуле 1 из [2] определяем требуемое сопротивление теплопередачи стенового ограждения, отвечающего санитарно-гигиеническим условиям:

1) по таблице 2*

2) по таблице 3*

3) по таблице 4*

4) по таблице 6*

Принимаем ограждение средней инерционности, тогда по таблице 5:
