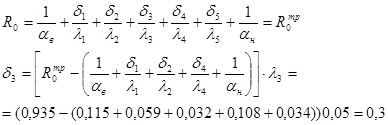

Определяем толщину слоя утеплителя:

3.5 Определение требуемой площади оконного проема

Результаты расчёта Расчёт естественного освещения

1. - Исходные данные:

Административный район: Ленинградская областьОриентация проемов: Юг (159°-203°)Тип помещения: Рабочие кабинеты учрежденийХарактер освещения: ЕстественноеНормируемый коэффициент естественной освещенности КЕО: 0.5Характеристика помещения:Высота от пола до верха проема (h0): 1 мГлубина помещения (dp): 9 мШирина помещения (bp): 6 мРасчет по графикам 1-3 СП 23-102-2003Требуемая площадь проемов (м2) 18.361Данный расчет выполняется для предварительного назначения размеров оконных проемов и дает, как правило, запас площади.

3.6 Расчет естественного освещения

Результаты расчёта

Расчёт естественного освещения

1. - Исходные данные:

Административный район: Ленинградская область

Ориентация проемов: Юг (159°-203°)

Тип помещения: Рабочие кабинеты учреждений

Характер освещения: Естественное

Нормируемый коэффициент естественной освещенности КЕО: 0.5

Характеристика помещения:

Высота от пола до верха проема (h0): 1 м

Глубина помещения (dp): 9 м

Ширина помещения (bp): 6 м

Расчет по приложению "Б" СП 23-102-2003

Количество проемов в помещении: 1

Характеристика проемов:

Толщина наружной стены (s): 03 м

Заполнение: переплеты деревянные, одинарные

Остекление: двойное

Затемнение балконами/навесами: нет

Вычисленные коэффициенты освещенности (КЕО) по точкам:

1 точка (1 м от задней, 1 м от правой стены помещения) 0

2 точка (1 м от задней стены, по оси помещения) 0

3 точка (1 м от задней, 1 м от левой стены помещения) 0

4 точка (центральная точка помещения) 0.01

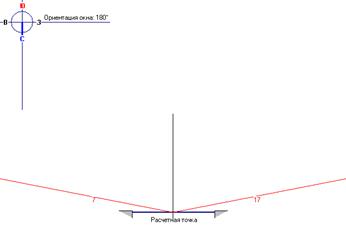

3.7 Расчет инсоляции в помещении:

Результаты расчёта Расчёт инсоляции помещения

1.- Исходные данные: Широта: Москва 180 ° С.Ш.Ширина окна или блока 5 мВысота от уровня земли до подоконника (hp) 1 мРасстояние от наружной поверхности стены до плоскости окна 0,1 мОриентация окна (угол между нормалью к плоскости окна и направлением на север) 180 °Инсолируемое помещение: Промышленное зданиеНорма инсоляции по МГСН 2.05-99 2 часа.

:

Общее время инсоляции помещения 10 час. Инсоляции рассчитываемого помещения ДОСТАТОЧНО.Нормативное время инсоляции 2 час.
