дока, Н

G – собственный вес дока, кг

V– объем вытесненной воды, м

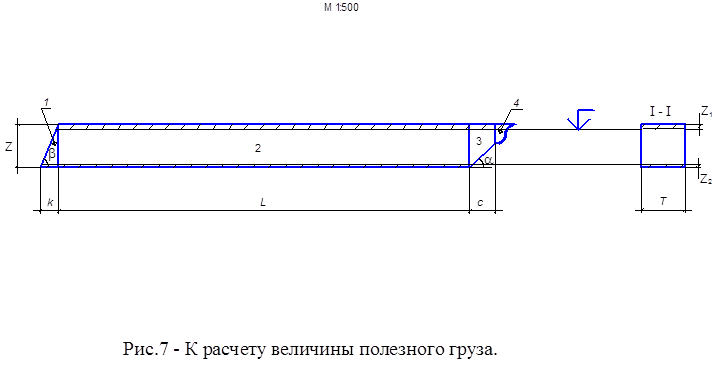

Объем погруженной в воду части дока определяется по формуле:

V= ST, м

S = S+S+S+S

где S– площадь кормовой части дока, м²

S– площадь рабочей секции дока, м²

S– площадь переходной секции дока, м²

S– площадь носовой секции дока, м²

S= [k- (z/tgβ) + z/tgβ] · z/2

z = a-z-z;

z = 5,8-0,6-0,4 = 4,8 м

S= [2,5- 0,4/tg67°+0,6/tg67°] · 4,8/2 = 6,2 м²

S= z·L ;

S= 4,8·55 = 264 м²

S= z·c-[(a- z-2R)/2] · (a- z-2R)/tgα ;

S= 4,8·3,5-[(5,8-0,4-2·1,3)/2] · (5,8-0,4-2·1,3)/tg42° = 14,3 м²

S= (πR²/4)+R(R-z)+[(R²- πR²/4)/2]- z·(R·z-R)/2 ;

S= (3,14·1,3²/4)+1,3·(1,3-0,6)+[(1,3²-3,14·1,3²/4)/2]-0,6·(1,3·4,8-1,3)/2 = 3,21 м²

S = 6,20+264+14,3+3,21 = 287,71 м²

V= 287,71·5,8 = 1668,72 м³

G = 900000·9,81 = 8829 кН

Р= 1000·9,81·1668,72 = 16370,14 кН

Р= 16370,14 – 8829 = 7541,14 кН

MГР = Pтр / g

MГР = 7541,14 / 9,81 = 768,72 кг.

M 1:500

Литература

1. «Расчет нагрузок на элементы конструкции докового типа»

метод. Указание, Н.Н., ННГАСУ

2. Р.Р. Чугаев «Гидравлика» - Л. Энергоиздательство 1982г. – 572стр.

3. СТП ННГАСУ 1 – 1 – 98 Основные надписи

4. СТП ННГАСУ 1 – 2 – 98 Титульный лист

5. СТП ННГАСУ 1 – 4 – 98 Пояснительная записка

6. СТП ННГАСУ 1 – 6 – 98 Расчет
