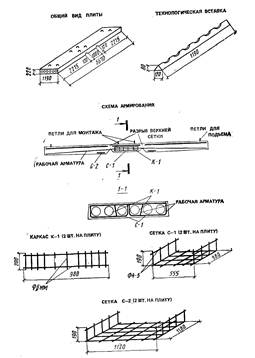

Рисунок 14. Общий вид и схема армирования трёхзвенной плиты, изготавливаемой в опалубке пустотелых панелей.

Общий вид трёхзвенных плит, схема их армирования и элементы технологических вставок для опалубки размером 5670х1190 мм показаны на рисунке 14.

При изготовлении трёхзвенных плит остова убежищ рекомендуется такая последовательность технологических операций:

установка и закрепление к поддону технологических вставок;

укладка нижних сеток;

введение в форму пуансонов;

установка рабочей арматуры в крайних звеньях (при необходимости);

установка каркасов в среднее звено, а также монтаж петель среднего и крайних звеньев;

подача бетона в опалубку в объёме, не превышающем высоту технологических вставок;

вибрирование уложенного бетона;

установка сквозной рабочей арматуры;

укладка и разрезка верхних сеток;

Подача бетона на полную высоту конструкции и его вибрирование.

При соблюдении указанной последовательности операций гарантируется заполнение бетоном нижнеё зоны трёхзвенных плит.

Для изготовления конструкций трёхзвенных плит можно использовать оснастку пустотелых панелей с внутренними размерами по ширине 99, 119 и 159 см, а по длине от 567 см и более. При длине панелей 567 – 600 см расстояние следует принимать 100 см. При указанном расстоянии остов убежища будет иметь следующие габариты, см: ширина поверху 100, понизу 240 – 250, высота около 215. Размеры остова позволяют разместить с двух сторон скамьи для сидения и с одной из сторон – нары для лежания. Если длина превышает 600 см, то расстояние между технологическими вставками целесообразно принять равным 120 см. При этом габариты сооружения, см, будут следующими: ширина поверху – 120, понизу 260 – 270. При этих размерах возможна двухрядная установка скамей для сидения и нар для лежания.

Железобетонные элементы входной части убежищ также изготовляют в оснастке пустотелых панелей, но при удалённых пуансонах, т.е. сплошного сечения. Для элементов входа используют оснастку шириной 119 см с устройством в ней поперечных перегородок. А одной форме можно одновременно изготовлять два элемента. Для устройства входной части предусматривают два типа размера элементов6 глухую плиту и плиту с дверным проёмом 60х160 см. В элементе с проёмом предусматривают отверстия (закладные металлические трубки) для крепления дверной коробки. Три элемента шириной 119 см обеспечивают полную заделку торцевой части остова. Длину элементов входа принимают равной 280 см, чтобы обеспечить их опирание в уровне покрытия и заделку на 30 – 35 см в грунт.

Исходя из требований прочности, установку элементов заделки торцов остова во входной части убежищ предусматривают в оба слоя.

Подъём трёхзвенных плит при распалубке, а также при погрузке и разгрузке на транспорт осуществляется захватом за петли, расположенные в крайних звеньях. Остов убежища монтируют путём подъёма плиты за петли среднего звена. При подъёме крайнего звена поворачиваются крайние звенья в шарнирных соединениях, возникающих в вершинах треугольных вырезов. Шарниры образуются вследствие того, что в вертикальных плоскостях над треугольными вырезами прочность бетона недостаточна для удержания массы консолей. Начиная с этого момента, крайние звенья удерживаются в стыке только за счёт сквозной рабочей арматуры, опираясь противоположными концами на грунт. Поворот звеньев происходит до тех пор, пока боковые грани треугольных вырезов плотно не примкнут друг к другу, и плоская трёхзвенная плита не примет трапециевидную е. В этом положении элемент остова переносят в котлован и устанавливают на спланированную поверхность. Углублённая на дне котлована под стены предварительно не делают. Под действием собственной массы они вдавливаются в грунт и остов занимает устойчивое положение. Не следует также устраивать под стенами бетонную подготовку или поперечные подкладки, играющие роль фундаментов. Это приведёт к тому, что податливость конструкции при воздействии расчётной нагрузки уменьшится и тем самым возрастёт давление, действующее на конструкции остова. В то же время необходимо следить за тем, чтобы остов не монтировали на разрыхлённый грунт. Излишняя осадка остова может отрицательно сказаться на самочувствии укрываемых, нарушить прочность конструкции остова в местах ввода в него различных коммуникаций или вызвать обрыв и разрушение самих коммуникаций. По поверхности остова укладывают листы рулонной гидроизоляции. Чтобы гидроизоляция не порвалась на изломе плиты, это место следует заделать глинистым грунтом, положив предварительно доски по плоскостям излома, предохраняющие грунт от возможного проваливания в отверстия. Пазухи котлована засыпают с помощью экскаватора либо бульдозера, надвигая грунт попеременно с обеих сторон сооружения. Герметизация помещений убежища достигается путём послойного (не более 10 – 15 см) трамбования во влажном состоянии грунта, засыпанного у стен убежища. Одновременно монтируют элементы входа.

Методы производства монтажных работ зависят от планировочно-конструктивной схемы убежища. Ширина убежища и число пролётов имеют большое значение при выборе монтажного механизма (вылет стрелы и грузоподъёмность крана). Убежища их сборных железобетонных (бетонных) конструкций при малой стреле вылета и недостаточной грузоподъёмности крана монтируют с обеих сторон котлована. При монтаже убежищ из отдельных железобетонных конструкций используют автокраны, а в отдельных случаях – ручные лебёдки. Работы по возделыванию сооружений из отдельных железобетонных элементов, име6ющих внутренний деревянный каркас, начинают от сборки каркаса. Для монтажа убежищ из элементов массой до 10 т и более применяют гусеничные краны или специальные монтажные механизмы. Мощные краны способны вести монтаж с одной стороны котлована. Котлован отрывают, как правило, экскаватором или бульдозером. Доотрывку на глубину 10 м осуществляют вручную. Зимой грунт предварительно разрыхляют механическим или другим способом, включая отогрев. Откосы котлована зависят от вида и состояния грунта. Перед отрывкой котлована необходимо знать, каким механизмом будут монтироваться конструкции убежища. При монтаже убежищ с одной стороны котлована грунт, вынутый из котлована, откидывают в отвал на одну сторону по его торцам. Если для монтажа убежища требуется передвижение крана, по обеим сторонам котлована оставляют проезды шириной 5 – 6 метров. При монтаже, выполняемом с помощью ручных лебёдок, достаточно оставить бровку шириной 2 м. Засыпку стен убежищ выполняют бульдозером или вручную, равномерными слоями грунта по всему периметру. Для убежищ, выполняемых из отдельных железобетонных элементов, разность уровня грунта у стен во время засыпки не должна превышать 0,5 м. Особо тщательно (с утрамбовкой) следует производить засыпку грунтом стен тамбура при опирании конструкций входа на грунтовой массив.

Технико-экономические показатели убежищ

Планировочные решения быстровозводимых убежищ характерны своей простотой и отсутствием большого числа вспомогательных помещений. Кроме тамбуров во входах единственными изолированными вспомогательными помещениями являются санузлы, занимающие относительно небольшую площадь.
