, кг

при взрывании по углю:

кг

при взрывании по породе:

кг

Принимаем электродетонатор ЭД-1-ЗТ с задержкой 40 мс ЭД-1-ЗТ -Электродетонатор защищенный, с замедлением. Используется для одиночного или группового взрывания зарядов взрывчатых

веществ при взрывных работах на открытых разработках, опасных в отношении зарядов статического электричества и блуждающих токов, в сухих или обводненных местах, а также для импульсной обработки металлов.

Технические параметры:

Безопасный ток (в течении 5 мин.), А - 1;

Гарантийный ток группового срабатывания, А - 5;

Защищенность от статического электричества - выдерживает разряд конденсатора емкостью 500 пФ, заряженного до 10 кВ;

6. Расчёт вентиляции

ТУПИКОВАЯ ВЫРАБОТКА ПРОХОДИТСЯ ПО УГОЛЬНОМУ ПЛАСТУ

ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ ВЫР-КИ В СВЕТУ, м кв. S = 16.00

ПРОЕКТНАЯ ДЛИНА ВЫРАБОТКИ, м L1 = 440.00

ПО МЕТАНОВЫДЕЛЕНИЮ ШАХТА ОТНЕСЕНА К 2-Й КАТЕГОРИИ

КОНЦЕНТРАЦИЯ МЕТАНА В СВЕЖЕЙ СТРУЕ, % J2 = 0.80

ДОПУСТИМАЯ КОНЦЕНТРАЦИЯ МЕТАНА В ИСХОДЯЩЕЙ СТРУЕ,% J3 = 1.00

ОЖИДАЕМОЕ МЕТАНОВЫДЕЛЕНИЕ В ВЫРАБОТКЕ, м куб/мин-

С ОБНАЖЕННЫХ ПОВЕРХНОСТЕЙ ПЛАСТОВ - Iпов.у J5у= 0.01

ИЗ ОТБИТОГО УГЛЯ - I о.у.п. J6 = 0.60

ПОСЛЕ ВЗРЫВАНИЯ ПО УГЛЮ - I з.п.max J7 = 0.60

ВЫДЕЛЕНИЕ УГЛЕКИСЛОГО ГАЗА НЕ ОЖИДАЕТСЯ

КОЛИЧЕСТВО ВВ ВЗРЫВАЕМОГО ОДНОВРЕМЕННО, кг-

ПО УГЛЮ G1 = 15.87

ПО ПОРОДЕ G2 = 31.42

ПРОДОЛЖИТЕЛЬНОСТЬ ПРОВЕТРИВ.ВЫР-КИ ПОСЛЕ ВЗРЫВА,мин T1 = 30.00

КОЭФФИЦИЕНТ ОБВОДНЕННОСТИ P5 = 0.60

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ВОЗДУХА, % W6 = 80.00

КОЛИЧЕСТВО ЛЮДЕЙ В ВЫРАБОТКЕ, чел N3 = 7.00

ПАРАМЕТРЫ ВЕНТИЛЯЦИОННОГО ТРУБОПРОВОДА -

ТИП ТРУБОПРОВОДА - ГИБКИЕ ТРУБЫ 1А ИЛИ 1Б

ДИАМЕТР, м D1 = 1.00

ДЛИНА ЗВЕНА, м L2 = 4.00

РАССТОЯНИЕ ОТ КОНЦА ТРУБОПРОВ. ДО ЗАБОЯ НЕ БОЛЕЕ, м L3 = 8.00

Р Е З У Л Ь Т А Т Ы Р А С Ч Е Т А

РАСЧЕТНАЯ ДЛИНА ВЫРАБОТКИ, м L = 440.00

РАССТОЯНИЕ ОТ ВМП ДО УСТЬЯ ВЫРАБОТКИ, мLу = 15.00

МИН. ДОПУСТИМАЯ СКОРОСТЬ ВОЗДУХА В ВЫР-КЕ, м/с Vм = 0.25

РАСЧЕТНЫЕ ПАРАМЕТРЫ ПРОВЕТРИВАНИЯ ПРИЗАБОЙНОГО ПРОСТРАНСТВА -

РАСЧЕТНЫЙ РАСХОД ВОЗДУХА, м куб/с -

ПО МЕТАНОВЫДЕЛЕНИЮ Q м = 0.18

ПО ВЗРЫВНЫМ РАБОТАМ Q вв= 1.44

ПО МИНИМАЛЬНОЙ СКОРОСТИ Q ск= 4.00

ПО КОЛИЧЕСТВУ ЛЮДЕЙ Q л = 0.70

ПО ТЕПЛОВОМУ ФАКТОРУ Q т = 0.80

ПРИНЯТЫЙ РАСХОД ВОЗДУХА В ЗАБОЕ, м куб/с Q зп= 4.21

РАСЧЕТНАЯ СКОРОСТЬ ВОЗДУХА, м/с V р = 0.79

МАКСИМ.ДОПУСТИМАЯ ТЕМПЕРАТУРА В ЗАБОЕ, град T зп= 24.00

РАСХОД ВОЗДУХА ДЛЯ ВСЕЙ ВЫР-КИ ПО МЕТАНОВЫДЕЛЕНИЮ Q п = 10.00

РАСЧЕТНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯЦИОННОГО ТРУБОПРОВОДА -

ТИП ТРУБОПРОВОДА - ГИБКИЕ ТРУБЫ 1А ИЛИ 1Б

ДИАМЕТР, м D тр= 1.00

ДЛИНА ЗВЕНА ВЕНТИЛЯЦИОННЫХ ТРУБ, м L зв= 4.00

КОЭФФИЦИЕНТ УТЕЧЕК ВОЗДУХА K ут= 5.70

АЭРОДИНАМИЧ.СОПРОТИВЛЕНИЕ ТРУБОПРОВОДА, кмюрг R 1 = 2.52

ОТСТАВАНИЕ ТРУБ ОТ ЗАБОЯ НЕ БОЛЕЕ, м L зб= 8.00

РАСЧЕТНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРНОЙ УСТАНОВКИ -

ПОДАЧА ВЕНТИЛЯТОРА, м куб/с Q в = 22.76

ДЕПРЕССИЯ, дека Па H в = 344.21

РЕЖИМ РАБОТЫ ВМП ПО ХАРАКТЕРИСТИКЕ -

ПОДАЧА ВЕНТИЛЯТОРА, м куб/с Qв.р= 24.00

ДЕПРЕССИЯ, декаПаHв.р= 240.00

КОЛ-ВО ВОЗДУХА, ПОДАВАЕМОГО К ВЕНТИЛЯТОРУ,м куб/с Qвс = 37.68

Р Е З У Л Ь Т А Т Ы Р А С Ч Е Т А

РАСЧЕТНАЯ ДЛИНА ВЫРАБОТКИ, м L = 300.00

РАССТОЯНИЕ ОТ ВМП ДО УСТЬЯ ВЫРАБОТКИ, мLу = 15.00

МИН. ДОПУСТИМАЯ СКОРОСТЬ ВОЗДУХА В ВЫР-КЕ, м/с Vм = 0.25

РАСЧЕТНЫЕ ПАРАМЕТРЫ ПРОВЕТРИВАНИЯ ПРИЗАБОЙНОГО ПРОСТРАНСТВА -

РАСЧЕТНЫЙ РАСХОД ВОЗДУХА, м куб/с -

ПО МЕТАНОВЫДЕЛЕНИЮ Q м = 0.18

ПО ВЗРЫВНЫМ РАБОТАМ Q вв= 1.15

ПО МИНИМАЛЬНОЙ СКОРОСТИ Q ск= 4.00

ПО КОЛИЧЕСТВУ ЛЮДЕЙ Q л = 0.70

ПО ТЕПЛОВОМУ ФАКТОРУ Q т = 0.80

ПРИНЯТЫЙ РАСХОД ВОЗДУХА В ЗАБОЕ, м куб/с Q зп= 4.27

РАСЧЕТНАЯ СКОРОСТЬ ВОЗДУХА, м/с V р = 0.80

МАКСИМ.ДОПУСТИМАЯ ТЕМПЕРАТУРА В ЗАБОЕ, град T зп= 24.00

РАСХОД ВОЗДУХА ДЛЯ ВСЕЙ ВЫР-КИ ПО МЕТАНОВЫДЕЛЕНИЮ Q п = 9.13

РАСЧЕТНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯЦИОННОГО ТРУБОПРОВОДА -

ТИП ТРУБОПРОВОДА - ГИБКИЕ ТРУБЫ 1А ИЛИ 1Б

ДИАМЕТР, м D тр= 1.00

ДЛИНА ЗВЕНА ВЕНТИЛЯЦИОННЫХ ТРУБ, м L зв= 4.00

КОЭФФИЦИЕНТ УТЕЧЕК ВОЗДУХА K ут= 5.38

АЭРОДИНАМИЧ.СОПРОТИВЛЕНИЕ ТРУБОПРОВОДА, кмюрг R 1 = 1.78

ОТСТАВАНИЕ ТРУБ ОТ ЗАБОЯ НЕ БОЛЕЕ, м L зб= 8.00

РАСЧЕТНЫЕ ПАРАМЕТРЫ ВЕНТИЛЯТОРНОЙ УСТАНОВКИ -

ПОДАЧА ВЕНТИЛЯТОРА, м куб/с Q в = 21.51

ДЕПРЕССИЯ, дека Па H в = 221.88

РЕЖИМ РАБОТЫ ВМП ПО ХАРАКТЕРИСТИКЕ -

ПОДАЧА ВЕНТИЛЯТОРА, м куб/с Qв.р= 23.00

ДЕПРЕССИЯ, декаПаHв.р= 240.00

КОЛ-ВО ВОЗДУХА, ПОДАВАЕМОГО К ВЕНТИЛЯТОРУ,м куб/с Qвс = 36.11

Режимы проветривания выработки

L, Qз.п, KутRтр, Tзп, Qв, Hв, Определяющий

м м куб/с к мюрг град м куб/с декаПа фактор

300 4.27 5.38 1.78 24.00 23.00 240.00 Миним. скорость

440 4.21 5.70 2.52 24.00 24.00 240.00 Миним. скорость

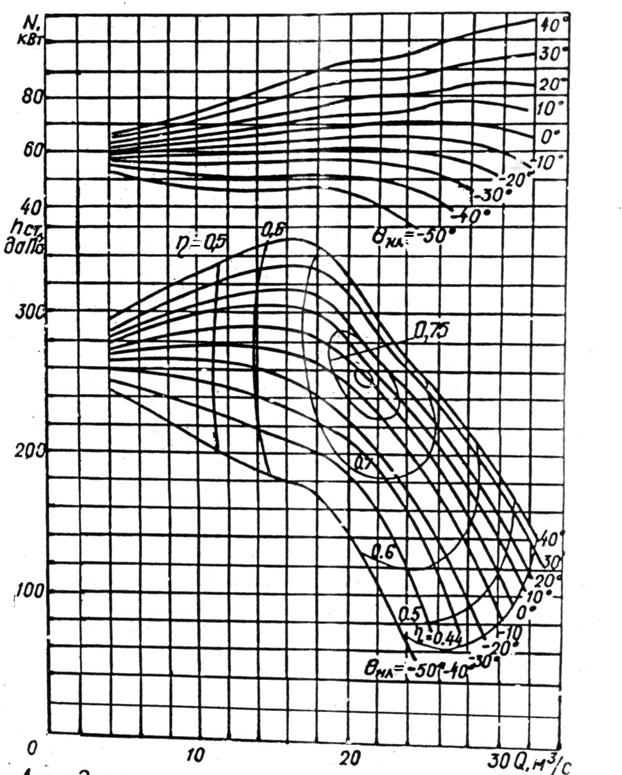

Выбираем режим работы вентилятора ВМЭ-12:

N = 65 кВт

Наклон лопаток – 100

7. Расчёт анкерной крепи

Из таблицы 1 Инструкции по расчёту анкерной крепи выбираем II тип кровли в связи с тем, что

При II типе кровли допускается определятьRc по следующей формуле:

Rc = Rc1×Kc/B = 8×0.9/2.9 = 2.48

где Rc1 – сопротивление сжатию слоя породы;

Kc– коэффициент трещиноватости, равный 0,9 для II типа кровли;

B – высота выработки

При определении плотности установки анкеров, конструкции опор и затяжки и технологии крепления кровли при проходке для всех ти­пов кровли по обрушаемости непосредственную кровлю над выработка­ми и сопряжениями следует разделять на три класса по устойчивости в со­ответствии с таблицей

Из таблицы 2 Инструкции по расчёту анкерной крепи выбираем II класс кровли.

Определение смещений кровли с анкерной крепью:

Uм= Uт×Кa×Кш×Кв×Ка, мм,

Uм = 5×1×1,125×1×0,7 = 4 мм.
