- совмещенное покрытие Rcreq=1,63м2.0С/Вт

- перекрытия первого этажа Rf=2 м2.0С/Вт

20. Приведенный трансмиссионный коэффициент теплопередачи здания:

Kmtr=1.13(2483,24/1,91+1387,3/0,367+74,24/0,81+67,5/0,688+

+0,6×1395,14/1,63+0,6×1395,14/2)/7802,56 = 1,29 (Вт/(м2.0С)).

21. (Без изменения). Воздухопроницаемость стен, покрытия, перекрытия первого этажа Gmw=Gmc=Gmf=0.5кг/(м2.ч), окон в деревянных переплетах и балконных дверей GmF=6кг/(м2.ч). (Таблица 12 СНиП II-3-79*).

22. (Без изменения). Требуемая краткость воздухообмена жилого дома na, 1/ч, согласно СНиП 2.08.01, устанавливается из расчета 3м3/ч удаляемого воздуха на 1м2 жилых помещений, определяется по формуле:

na=0,35 (1/ч).

23. (Без изменения). Приведенный инфильтрационный (условный) коэффициент теплопередачи здания:

Kminf=0,6 (Вт/(м2.0С)).

24. Общий коэффициент теплопередачи, Вт/(м2.0С), определяемый по формуле:

Km=Kmtr+Kminf=1,29+0,6=1,89 (Вт/(м2.0С)).

Теплоэнергетические показатели

25. Общие теплопотери через ограждающую оболочку здания за отопительный период Qh, МДж:

Qh=0.0864. 1,89.2682.7802,56=3422324,26 (МДж).

26. (Без изменения). Удельные бытовые тепловыделения qint=10Вт/м2.

27. (Без изменения). Бытовые теплопоступления в здание за отопительный период, МДж:

Qint=10445,34 (МДж).

28. (Без изменения). Теплопоступления в здание от солнечной радиации за отопительный период:

Qs=929300,87 (МДж).

29. Потребность в тепловой энергии на отопление здания за отопительный

период, МДж:

Qhy=[Qh– (Qint+Qs).У].bh ,

Qhy=[3422324,26 –(10445,34 +929300,87).0.8].1.11= 2964285,29 (МДж).

30. Удельный расход тепловой энергии на отопление здания qhdes, кДж/(м2.0С.сут):

qhdes=103.Qhy/Ah.Dd ,

qhdes=2964285,29 ×103/(6674,4×2682)=66,28 (кДж/(м2.0С.сут)).

При требуемом qhreq=70кДж/(м2.0С.сут).

По принятым сопротивлениям теплопередаче определимся конструкциями ограждений и толщиной утеплителя стен, совмещенного покрытия и перекрытия 1-го этажа.

Стены: принимаем следующую конструкцию стены, теплотехнические характеристики материалов и толщину утеплителя:

1%20вариант%20в%20ПЗ

Рисунок 4.1. Конструкция наружной стены

1) Цементно-песчаный раствор

λ = 0,76 Вт/мС; ρ = 1600 кг/м3

2) Кирпичная кладка из кирпича

глиняного обыкновенного на

цементно-песчаном растворе

λ = 0,70 Вт/мС; ρ=1800 кг/м3

3) Эффективный утеплитель «Rockwool»

λ = 0,06 Вт/мС; ρ=125 кг/м3

4) Пенобетонный блок

λ = 0,41 Вт/мС; ρ = 1000 кг/м3

R0 = Rв + Rштук + Rкирп + Rутепл + Rблок + Rштук + Rн R

отсюда δут = 0,05 м.

Совмещенное покрытие. Теплотехнические показатели материалов компоновки покрытия:

1. Цементно-песчаная стяжка:

плотность g=1800кг/м3,

коэффициент теплопроводности

lА=0,76Вт/(м.0С).

2. Утеплитель - жесткие

минераловатные плиты:

плотность g=200кг/м3,

коэффициент теплопроводности

lА=0,076Вт/(м.0С)

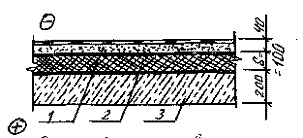

3. Железобетонная монолитная плита: Рисунок 4.2. Компоновка покрытия

плотность g=2500кг/м3, коэффициент

теплопроводности lА=1,92Вт/(м.0С).

Сопротивление теплопередаче:

R0=Rв+Rж/б+Rутеп+Rст+Rн=R0треб;

1/8,7+0,2/1,92+dутеп/0,076+0,04/0,76+1/23=1,63,

откуда dутеп=0,1м = 100 мм.

Перекрытие первого этажа. Теплотехнические характеристики материалов:

1. Дубовый паркет:

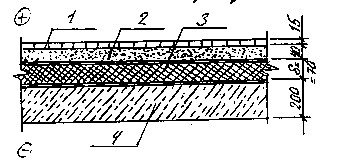

плотность g=700кг/м3, Рисунок 4.3. Компоновка перекрытия

коэффициент теплопроводности первого этажа

lА=0,35Вт/(м.0С).

2. Цементно-песчаная стяжка:

плотность g=1800кг/м3,

коэффициент теплопроводности

lА=0.76Вт/(м.0С).

3. Утеплитель – пенополистирол:

плотность g=40кг/м3,

коэффициент теплопроводности lА=0,041Вт/(м.0С).

4. Железобетонная плита:

плотность g=2500кг/м3, коэффициент теплопроводности lА=1,92 Вт/(м.0С).

Сопротивление теплопередаче:

R0=Rв+Rпар.+Rст+Rутеп+Rж/б+Rн=R0треб;

1/8,7+0,04/0,76+0,015/0,35+dутеп/0,041+0,2/1,92+1/23=2,

откуда dутеп=0,067 м = 70 мм.

4.4 Расчет индекса изоляции воздушного шума междуэтажного перекрытия

Перекрытие состоит из монолитной несущей плиты γ = 2500 кг/м3 толщиной 200 мм, звукоизоляционной прокладки из ДВП с γ = 600 кг/м3 толщиной 25 мм, в не обжатом состоянии, цементно-песчаной стяжки γ = 1800 кг/м3 толщиной 40 мм, паркета толщиной 15 мм, γ = 700 кг/м3.

Определяем поверхностные плотности элементов перекрытия:

m1 = 2500 ∙ 0,2 = 500 кг/м2;

m2 = 1800 ∙ 0,04+700 ∙ 0,015= 82,5 кг/м2.

Находим частоту

собственных колебаний по

формуле:

где Ед = 90 ∙ 104 кгс/м2,

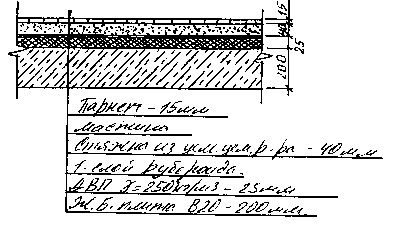

hз = h0 ∙ (1 – εд) – толщина Рисунок 4.4. Конструкция междуэтажного

звукоизоляционного слоя в перекрытия

сжатом состоянии, м;

h0 – толщина звукоизоляционного

слоя в не обжатом состоянии, м;

εд – относительное сжатие материала

звукоизоляционного слоя под нагрузкой.

hз = 0,025 ∙ (1 – 0,1) = 0,0225 м.

Индекс изоляции воздушного шума плитой толщиной 200 мм, выполненной из тяжёлого бетона кл. В22,5 объёмной плотностью 2500 кг/м3.

Индекс изоляции при mэ ≥ 200 кг/м3 составит:

Rw0 = 32 ∙ Lg mэ – 8 дБ = 32 ∙ Lg 500 – 8 дБ = 54,1 дБ,

где mэ = K ∙ m – эквивалентная поверхностная плотность в кг/м3;

К = 1 для ограждающей конструкции более 1800 кг/м3;

m = 2500 ∙ 0,2 = 500 кг/м3 – поверхностная плотность.

По табл. 10 находим индекс изоляции воздушного шума для данного междуэтажного перекрытия Rw = 55 дБ.

По СНиП II-12-77 Iв для нашего варианта Iв=50 дБ.

дБ,

следовательно наше перекрытие удовлетворяет нормам R'w =52 дБ < Rw =55 дБ.

Данная конструкция междуэтажное перекрытие удовлетворяет нормам по изоляции от воздушного шума.

Требуется рассчитать индекс приведённого уровня ударного шума под междуэтажным перекрытием.

По табл. 14 находим Lпw0 = 72 дБ – индекс приведённого ударного шума для сплошной плиты перекрытия (поверхностная плотность 500 кг/м3).

Находим частоту собственных колебаний

где Ед = 10 ∙ 104 кгс/м2,
