В промывочной установке пески поднимаются (подаются) на обогащение с помощью гидроэлеваторного прибора, с предварительной классификацией на гидровошгерте.

Промывочный прибор ПГШ – II – 50 относится к промприборам Магаданского типа (ОКБ – ВНИИ - 1).

1 Гидровашгерд; 2 Шлюз глубоко наполнения;

3 Гидромонитор; 4 Водовод;

5 Манометр; 6 Задвижка;

7 Агрегат насосный электрический; 8 Преключательный пункт;

9 Галечный отвал; 10 Эфельный отвал.

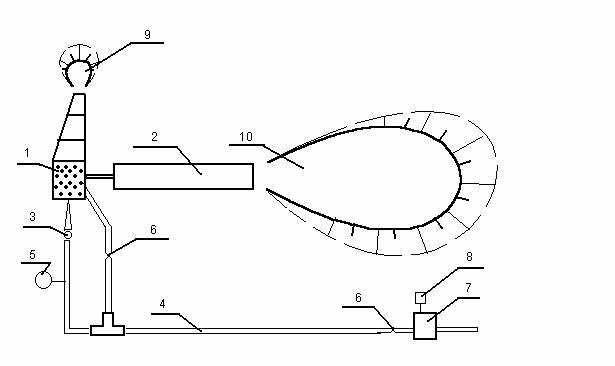

Рисунок 3.6 – Схема промывочного прибора ПГШ – II - 50

По анализу характеристик песков и золота, а также уровня извлечения золота различным обогатительным оборудованием, на основе использования исследований АО «Иргиредмет» и результатов опытно-промышленных работ по извлечению тонкого и мелкого золота выполненных ВНИИ-1, для обогащения песков россыпи были рекомендованы промывочные приборы бочечные, шлюзовые.

В данное время на месторождение россыпного золота р. Вача используется промывочный прибор ПГШ – II – 50 с шлюзом глубоко наполнения.

Рисунок 3.7 – Шлюз глубоко наполнения.

К достоинством ШГН относятся:

1 Простота конструктивного исполнения;

2 Отсутствие привода;

3 Высокая степень извлечения Au крупного и средней крупности;

4 Низкая чувствительность шлюзов к колебанием нагрузок и разжижению пульпы;

5 Высокая степень концентрации, т. е. сокращения объема конечных продуктов в тысячи раз по сравнению с объемом переработынных песков.

К недостаткам же зачисляют:

1 Периодичность шлюзов обусловленное накоплением концентратов на их поверхности и необходимость освежения этой поверхности;

2 Трудоемкость и низкие (не благоприятные) технические (санитарные) условия ручного сполоска шлюзов;

3 Недостаточная степень извлечения мелкого золота.

Основной областью применения ШГН является легко и среднеобоготимые пески при выходе эфельной фракции (γЭ) ≤50 – 70 %, содержание мелкого золота (β-0,5)≤10 – 12 %. Извлечение ценного компонента (ε) = 88 – 93 %.

Таблица – 3.64 - Техническая характеристика промывочного прибора

ПГШ –II – 50

Суточная потребность обогатительной установке в технологической воде составит:

QСУТ = QВ ­ּQП/П СУТ / QП/ПЧ = 870 ּ 975 / 50 = 16965 м3 ; (3.90)

где QП/ПЧ - часовая производительность установки; QП/ПЧ = 50 м3 / ч ;

QП/П СУТ - суточная производительность установки; QП/П СУТ = 975 м3 / сут ;

QП/ПВ - расход воды промприбором, QП/ПВ = 870 м3 / ч .

Прочие неучтенные расходы воды (5%):

Q ТСНЕУЧ = Q ТСУТ ּ 0,05 = 16965 ּ0,05 = 848,2 м3 /сутки; (3.91)

Общий расход технологической воды составит:

QТС.ОБЩ. = Q ТСУТ + Q ТС.НЕУЧ. = 16965+848,25 = 17813,2 м3 /сутки; (3.92)

Удельный расход технологической воды составит:

qТ = QТС,ОБЩ. / QП/П СУТ = 17813,2 / 975 = 18,3 м3/м3. (3.93)

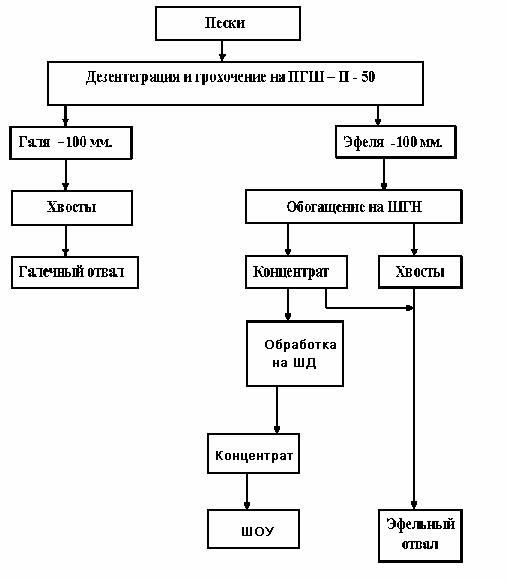

Рисунок 3.8 – Схема обогащения месторождения р. Вача.

Расчет качественно-количественой схемы обогащения:

Расчет количественной схемы обогащения выполняется с учетом следующих исходных данных:

часовая производительность промприбора = 36 м3 / ч;

выход фракции + 100 мм = 92 % ;

выход концентрата со шлюзов ШГН = 30 л / м2 ;

коэффициент грохочения = 0,5;

выход концентрата на доводочном шлюзе = 5 % ;

выход подрешетного материала – 4 мм = 24 % .

Таблица 3.65 - Расчет количественной схемы обогащения
