СОДЕРЖАНИЕ

Введение

Цели и задачи

1. Компоновка конструктивной схемы

2. Сбор нагрузок

3. Формирование расчётной схемы

4. Результаты статического расчёта здания

ВЫВОДЫ

Литература

Введение

В работе рассмотрен проектировочный расчёт двух вариантов плиты перекрытия первого этажа в здании Детского сада на 120 мест:

а) сборный вариант по серии 1.020-1/87,

б) монолитный вариант в виде плоского безбалочного перекрытия.

Произведён расчёт усилий и подбор арматуры в элементах перекрытия для обоих вариантов. Выполнено технико-экономическое сравнение вариантов. Сделан вывод, что наиболее экономичным по расходу материалов является первый вариант.

Предметом исследований в работе служит напряжённо-деформированное состояние фрагмента плиты перекрытия – конкретно его конечно-элементной модели. Методом исследования является численный метод конечных элементов, реализованный в ПК «Лира» (Сертификат соответствия РФ № РОСС UA.СП15.H00041 (с 01.07.2006 по 01.07.2008) Лицензия УК № 01296.), предназначенного для расчета пространственных конструкций на прочность, устойчивость и колебания по 1-ой, и 2-ой группам предельных состояний.

Цели и задачи

Целью работы является изучение НДС несущих конструкций фрагмента плиты перекрытия для двух вариантов

а) сборного варианта по серии 1.020-1/87,

б) монолитного варианта в виде плоского безбалочного перекрытия.

Для достижения поставленной цели необходимо решить следующие задачи, касающиеся обоих вариантов:

1) определить исходные данные;

2) сформировать расчетную схему фрагмента плиты перекрытия;

3) создать, конечно-элементную, модель фрагмента плиты перекрытия;

4) выполнить расчет, то есть определить усилия в элементах плиты перекрытия;

5) провести анализ результатов расчета – установить опасные сечения;

6) подобрать арматуру в несущих элементах плиты;

7) выполнить конструирование;

8) рассчитать расход материалов на фрагмент плиты перекрытия;

9) выполнить технико-экономическое сравнение вариантов;

10) сделать выводы.

расчет усилие плита перекрытие деформация

1. Компоновка конструктивной схемы

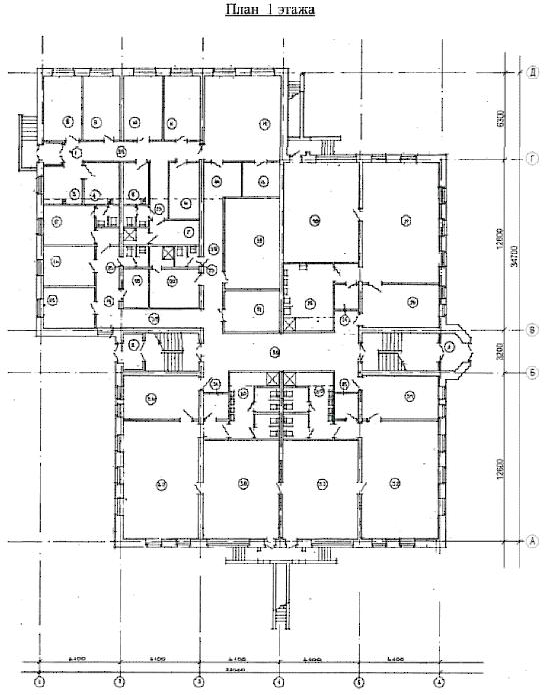

Рисунок 1. План первого этажа

В соответствии с заданием, полученным от руководителя НИРС, решено рассмотреть только фрагмент плиты перекрытия первого этажа на отметке +3,3 м в осях 4-6 и А-Б.

Для обоих принятых вариантов – сборного и монолитного – здание Детского сада имеет каркасную несущую систему. Продольный шаг колонн (вдоль цифровых осей) составляет 6,4м, а поперечный (вдоль буквенных осей) – 7,2 м. Конструктивными элементами фрагмента плиты перекрытия по сборному варианту являются:

а) предварительно напряжённый ригель таврового профиля (с полкой вниз) сечением h=450мм, b=300мм, hf=220мм, bf=510мм, выполненный из тяжёлого бетона класса В30 (Eb=32500МПа) и армированный высокопрочной арматурой А800, примечание: пристенный ригель по оси «6» имеет только один свес полки;

б) предварительно напряжённая круглопустотная плита перекрытия высотой h=220мм и шириной bf=1800мм (раскладка плит из 4-х штук в одном пролёте), выполненная из тяжёлого бетона класса В30 (Eb=32500МПа) и армированная высокопрочной арматурой А800, примечание: приведённая толщина перекрытия hred=105мм.

Конструктивным элементом фрагмента плиты перекрытия по монолитному варианту является только плоская плита перекрытия толщиной h=200мм, выполненная из тяжёлого бетона класса В20 (Eb=27500МПа) и армированная обычной арматурой класса А400.

а) б)

Рисунок 2а – Жесткости (геометрия сечения и модуль деформации) элементов перекрытия: а) для среднего сборного ригеля; б) для пристенного сборного ригеля

а) б)

Рисунок 2б – Жесткости (геометрия сечения и модуль деформации) элементов перекрытия: а) для сборной круглопустотной плиты перекрытия; б)для монолитной плоской плиты перекрытия

2. Сбор нагрузок

Собственный вес конструкций каркаса (ригели и плиты перекрытий) учитываются при задании жесткостей расчётной схемы в программном комплексе, специального расчёта не требует. Коэффициент надёжности gf =1,1, коэффициент ответственности здания по назначению gn=0,95 согласно [4]: плотность материала ж/б плит перекрытий и колонн .

Расчёт нагрузок на фрагмент плиты перекрытия сведём в табличную форму.

Таблица 1 - Нагрузки на 1 м2 перекрытия

Вид нагрузки и расчет

Нормативная нагрузка кН/м2

Коэффициент надежности γf

Расчетная нагрузка кН/м2

А. Постоянные:



1. Линолиум δ=5мм, ρ=5 кН/м3

5·0,005=0,025

1,3

0,0325

2. Цементная стяжка δ=30мм, ρ=18 кН/м3

18·0,03=0,36

1,2

0,468

3 Кирпичные перегородки δ=120мм, ρ=18 кН/м3, H=3300мм

18·0,12·3,3/4= =1,782

1,2

2,138

3. Ж/б плита перекрытия

а) сборная δ=105мм, ρ=25кН/м3

б) монолитная δ=200мм, ρ=25кН/м3

2,625

5,000

1,1

1,1

2,888

5,500

Итого а) для сборного варианта

б) для монолитного варианта

4,792

7,167

1,153

1,135

5,526

8,138

Таблица 1 - продолжение

Б. Временные



Полезная (п. 3[1])

в том числе:

- длительная

- кратковременная

1,5

1,2

0,3

1,3

1,95

1,56

0,39

Всего а) для сборного варианта

б) для монолитного варианта

6,292

8,667

1,188

1,164

7,476

10,088
