Все расчётные нагрузки были сгруппированы в три загружения:

Загружение 1 – постоянная нагрузка (собственный вес конструкций и элементов плиты перекрытия);

Загружение 2 – временная длительная (часть полезной на перекрытие, vl=1,56 кН/м2);

Загружение 3 – временная кратковременная (часть полезной на перекрытие, vl=0,39 кН/м2).

Расчетные сочетания усилий были сгенерированы в «Таблицы РСУ» в ПК Лира.

3. Формирование расчётной схемы

На рисунке 3 представлена расчётная схема плиты перекрытия для обоих вариантов: в двух взаимно перпендикулярных сечениях она представляет собой балку шириной 1п.м., лежащую на опорах. В качестве опор выступают колонны, которые заменены вертикальными связями и в расчётах не учитываются. Поскольку рассматривается только фрагмент перекрытия, то действие отброшенной части плиты перекрытия заменяется шарнирной связью, установленной в точке нулевого момента – примерно на расстоянии ¼ длины пролёта от колонны.

Для сборного варианта учтено, что ригели укладываются по вертикали по оси «5» и «6», а сборные круглопустотные плиты в перпендикулярном направлении – по четыре плиты в пролёте (1,8м·4=7,2м).

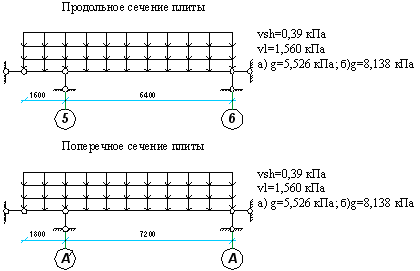

Рисунок 3. Расчётная схема фрагмента плиты перекрытия: постоянная нагрузка а – для сборного варианта, б – для монолитного

Конечно-элементная модель фрагмента перекрытия (рис.4) собрана путем интерактивного ввода параметров несущих конструкций. Пространственная система состоит из пластин соответствующей толщины (см.рис.2) – плит перекрытия – и стержней – ригелей. Размер конечного элемента пластин принят 0,4м в продольном направлении (вдоль цифровых осей) и 0,6м в поперечном направлении (вдоль буквенных осей).

а)

б)

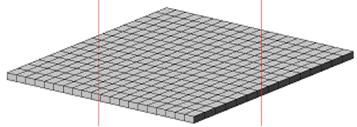

Рисунок 4. Модель фрагмента плиты перекрытия в программном комплексе «Лира 9.4»: а) сборный вариант; б) монолитный вариант

4. Результаты статического расчёта здания

Для удобства анализа НДС конструкции перекрытия пронумеруем конечные элементы его модели – см. рис. 5 и 6.

а) б)

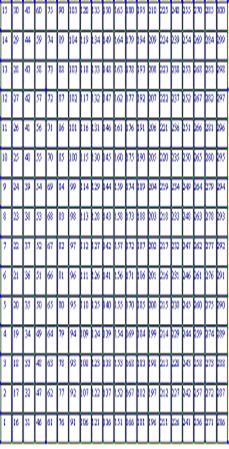

Рисунок 5. Нумерация конечных элементов фрагмента плиты перекрытия: а) по сборному варианту; б) по монолитному варианту

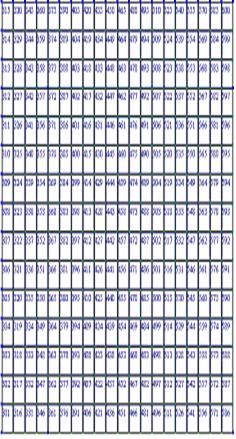

Рисунок 6. Нумерация конечных элементов ригелей по сборному варианту: слева – среднего ригеля по сои «5», справа – пристенного ригеля по оси «6»

Приведём ниже схему деформирования плиты перекрытия и определим максимальный прогиб для каждого из вариантов.

а)

б)

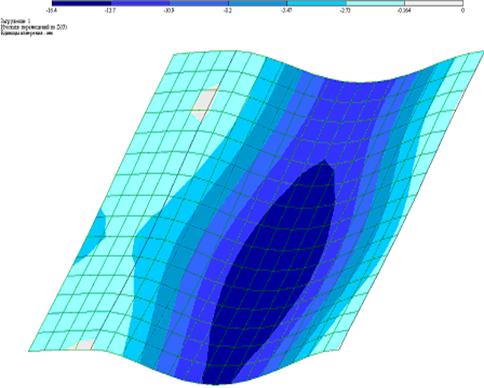

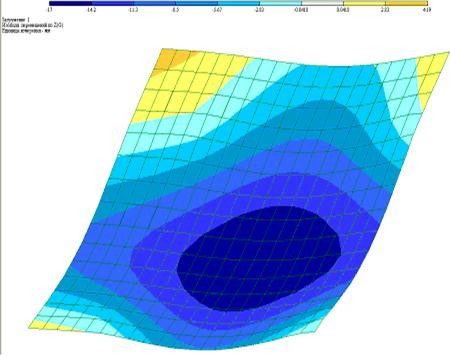

Рисунок 7. Схема деформирования фрагмента плиты перекрытия с нанесением изополей вертикальных перемещений при действии нагрузок Загружения-1 а) сборный вариант; б) монолитный вариант

Наибольший прогиб для сборного варианта плиты перекрытия наблюдается в конечном элементе №171.

Суммарное вертикальное перемещение от всех трёх Загружений равно: f=16,40+2,99+0,75=20,14мм, что меньше предельно допустимого прогиба [f]=1/200·L=6400/200=32мм.

Наибольший прогиб для монолитного варианта плиты перекрытия наблюдается в конечном элементе №486.

Суммарное вертикальное перемещение от всех трёх Загружений равно: f=17,00+1,94+0,48=19,42мм, что меньше предельно допустимого прогиба [f]=1/200·L=6400/200=32мм.

Вывод: жесткость фрагмента плиты перекрытия по обоим вариантам – сборному и монолитному – обеспечена.

Теперь до подбора арматуры в элементах определим усилия. Анализ усилий даст возможность определить опасные сечения.

а)

б)

в)

г)

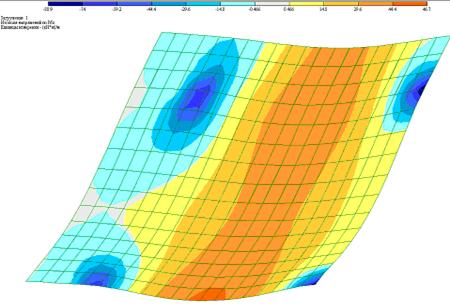

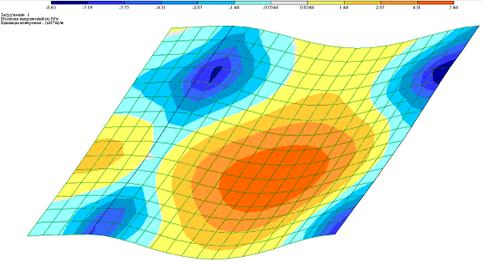

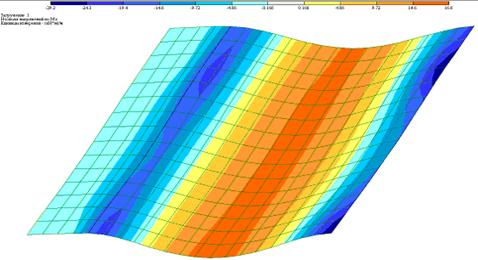

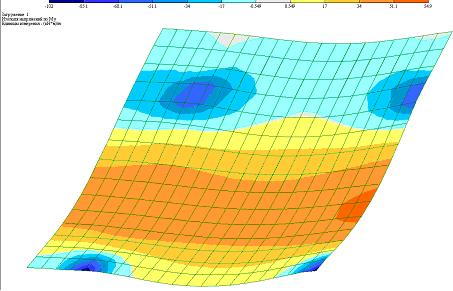

Рисунок 8. Изополя изгибающих моментов в плите перекрытия (кН·м/п.м.): а) Mx для сборного варианта; б) My для сборного варианта; в) Mx для монолитного варианта; г) My для монолитного варианта

Удобно изополя анализировать, разделив ячейку перекрытия на полосы шириной 1м: две пролётные, проходящие по центру, и четыре надколонные. С учётом этого выпишем значения изгибающих моментов в наиболее нагруженных конечных элементах плиты перекрытия и сведём значения в таблицу:

Таблица 2 – Значения максимальных изгибающих моментов в опасных сечениях фрагмента плиты перекрытия
