Количество высокопрочных болтов в соединении стыков поясов:

,

принимаем n = 18 болтов и размещаем их согласно рис. на стр. 40.

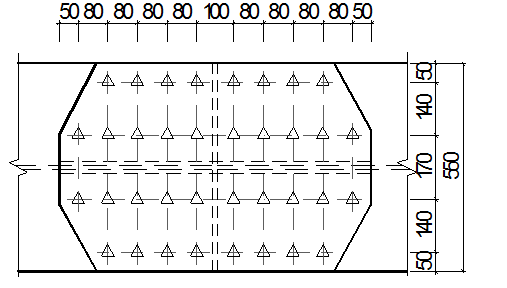

Размещение высокопрочных болтов на стыке поясов главной балки.

Стык стенки.

Стенку перекрываем двумя вертикальными накладками сечением 360´1300´10 мм.

Момент, действующий на стенку:

кН·см.

Расстояние между крайними по высоте рядами болтов принимаем:

мм.

Вычислим коэффициент стыка a:

,

где m – число вертикальных рядов болтов на полунакладке.

Определяем, что число рядов болтов по вертикали равно 9, что соответствует шагу рядов болтов по высоте 150 мм (8´150 = 1200 мм).

Проверим стык стенки по формуле:

кН < Qbh·k = 204 кН.

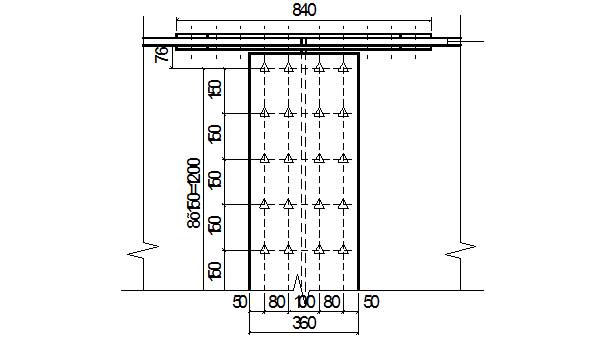

Размещение высокопрочных болтов на стыке стенки главной балки.

Проверим ослабление нижнего растянутого пояса отверстиями под болты диаметром do = 26 мм (на 2 мм больше диаметра болта).

Пояс ослаблен двумя отверстиями по краю стыка, поэтому площадь сечения пояса нетто:

см2,

а площадь сечения пояса брутто:

см2.

Согласно п.11.14 СНиПа II-23-81*:

см2,

то есть ослабление пояса можно не учитывать.

Проверим ослабление накладок в середине стыка четырьмя отверстиями:

см2,

следовательно, ослабление накладок можно не учитывать.

3.7 Проектирование сварного стыка главной балки

На монтаже сжатый пояс и стенку всегда соединяют прямым швом встык, а растянутый пояс – косым швом под углом 600, так как при монтаже автоматическая сварка и повышенные способы контроля затруднены. Такой стык будет равнопрочен основному сечению балки и по этому не рассчитывается.

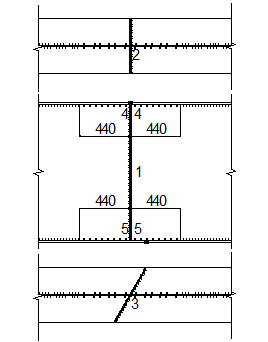

Чтобы уменьшить сварочные напряжения, сначала сваривают поперечные стыковые швы стенки 1 и поясов 2 и 3, имеющие наибольшую поперечную усадку. Оставленные не заваренными на заводе участки поясных швов длиной около 500 мм дают возможность поясным листам несколько вытянуться при усадке швов 2 и 3. Последним заваривают угловые швы 4 и 5, имеющие небольшую продольную усадку.

4. Проектирование и расчет колонн

4.1 Расчетная схема и расчетная длина колонны

В качестве расчетной схемы выберем колонну, шарнирно закрепленную с двух сторон. Найдем фактическую длину колонны l, при высоте фундамента 500 мм:

мм.

Расчетная длина колонны равна: см.

где m - коэффициент расчетный длины, определяется по табл. 71,а СНиПа II-23-81*.

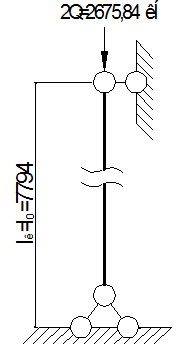

Расчетная схема центрально-сжатого стержня колонны.

4.2 Определение продольной силы в колонне, выбор типа сечения колонны

Опорная реакция в главной балке равна Q = 1337,92 кН, а продольная сила в колонне равна

N = 2×1337,92+0,8·lk = 3299,36 кН, используем колонну сплошного типа сечения. Примем, что сечение будет двутавровым, сваренным из трех листов.

4.3 Подбор сечения, проверка общей устойчивости колонн и местной устойчивости стенки и полок

Материал колонн – сталь С275. Для нее по табл. 51 СНиПа II-23-81* определим, что для t до 20 мм расчетное сопротивление растяжению, сжатию и изгибу по пределу текучести Ry = 26 кН/см2.

По формуле 7 СНиПа II-23-81* имеем, что Найдем по формуле:

Примем l = 71, тогда j = 0,739,

см2.

Т.к. см см, примем bf = 460 мм, hw = 560 мм.

Для того, чтобы воспользоваться формулой пункта 7.14 СНиП II-23-81*, определим значение

тогда согласно табл. 27 СНиП II-23-81* получим, что:

см, принимаем tw = 9 мм.

Тогда см2, необходимая площадь поясов равна:

см2, Þ см,

принимаем мм.

Проверим местную устойчивость полки колонны по табл.29 СНиП II-23-81*:

,

где , т.к.

см2,

см4, Þ

местная устойчивость полки не обеспечена.

Увеличиваем до мм.

, т.к.

см2,

см4, Þ

местная устойчивость полки обеспечена.

Проверяем напряжение по подобранному сечению:

Подобранное сечение удовлетворяет требованиям общей устойчивости.

Сечение колонны со сплошной стенкой

Проверим местную устойчивость стенки колонны. Стенка колонны устойчива, если условная гибкость стенки меньше или равна предельной условной гибкости , т.к. 1,07 < 1,47 Þ стенка устойчива.
