Содержание

1. Теплотехнический расчет

2. Расчет теплопотерь за счет инфильтрации

3. Расчет теплопотерь за счет теплопередачи через ограждения

4. Расчет и подбор кондиционера

5. Выбор трубной разводки системы отопления

6. Дополнительные меры по энергосбережению в жилых зданиях

7. Альтернативные источники тепло и электроэнергии

8. Технико-экономическая оценка энергосберегающих мероприятий

10. Бизнес-план

Список литературы

1. Теплотехнический расчет

Для определения коэффициента теплопередачи через ограждающие конструкции необходимо знать термическое сопротивление теплопередаче. Руководствуясь СНиП II-3-79 (1998) “Строительная теплотехника” термическое сопротивление теплопередаче должно быть больше или равно требуемому сопротивлению теплопередаче. Последнее может быть определено исходя из условий санитарно-гигиенических норм, а также исходя из более жестких условий энергосбережения (в зависимости от ГСОП).

Наружные перекрытия.

Требуемое значение сопротивления теплопередаче по санитарно-гигиеническим нормам Rо. тр. находим по формуле:

,

где tв - расчётная температура воздуха в помещении, принимаем tв = 18 oC, так как температура наружного воздуха выше чем - 31 оС;

tн - расчётная зимняя температура наружного воздуха, принимаемая по таблице 1 [3] tн=-37 оС;

n - коэффициент, зависящий от положения наружной поверхности ограждения по отношению к наружному воздуху, принимаем по таблице 3* [1] n = 1;

Δtн - нормируемый температурный перепад, принимаем по таблице 2* [1] Δtн=4 оС;

(м2∙ºС) /Вт.

Фактическое сопротивление теплопередаче при существующей конструкции можно определить, как:

,

где αв - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, принимаем по таблице 4* [1] αв = 8,7 Вт/ (м2∙ºС);

αн - коэффициент теплоотдачи наружной поверхности ограждающих конструкций, принимаем по таблице 6* [1] αн = 23 Вт/ (м2∙ºС);

δш. н. - толщина наружного слоя штукатурки, δш. н. = 0,02м;

δш. в. - толщина внутреннего слоя штукатурки, δш. в. = 0,015м;

δшпб - толщина материала наружных стен - Шлакопемзопонобетона, δшпб = 0,42м;

λш - теплопроводность штукатурки, принимаем по приложению 3 [1] λш = 0,93 Вт/ (м∙ºС);

λкб - теплопроводность Шлакопемзопонобетона, принимаем по приложению 3 [1] λкб = 0,63 Вт/ (м∙ºС);

.

Согласно новым нормам к наружным перекрытиям применяются более жесткие нормы по термическому сопротивлению, которое принимается в зависимости от ГСОП.

Величина градусо-суток отопительного периода (ГСОП):

ГСОП= (tв-tср. оп.) ∙Zо. п.,

где tср. оп. - средняя температура отопительного периода, принимаем по таблице 1 [3] tср. оп. = - 8,7 оС;

Zо. п. - продолжительность отопительного периода, принимаем по по таблице 1 [3] Zо. п = 221 суток;

ГСОП = (20 - (-8,7)) ∙221 = 6342,7 0С·сут.

Требуемое термическое сопротивление теплопередаче по ГСОП для наружных стен можно определить как:

.

При таком термическом сопротивлении требуемая толщина стенки получилась бы недопустимо большой (более 2 метров). Таким образом, необходимо использовать теплоизоляционный слой, что позволит уменьшить общую требуемую толщину стенки.

Толщину тепловой изоляции можно рассчитать как:

,

где λиз-теплопроводность теплоизоляции ISOVER, принимаем

λиз = 0,037 Вт/ (м∙ºС);

.

Окончательно принимаем δиз = 0,105 м.

жилое здание энергосбережение тепловой

Определим фактическое сопротивление теплопередаче по условиям ГСОП при стандартной толщине тепловой изоляции:

.

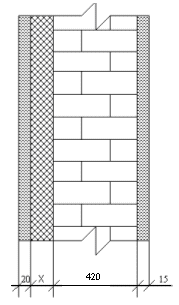

Конструкция наружной стены представлена на рисунке 1.

Рисунок 1. Конструкция наружной стены (слева направо: штукатурка, теплоизоляция ISOVER, шлакопемзопонобетона плотностью 1600 кг/м3, штукатурка).

Чердачного перекрытия.

Требуемое значение сопротивления теплопередаче по санитарно-гигиеническим нормам Rо. тр. находим по формуле:

,

где Δtн - нормируемый температурный перепад, принимаем по таблице 2* [1] Δtн=3 оС;

(м2∙ºС) /Вт.

Фактическое сопротивление теплопередаче при существующей конструкции можно определить, как:

,

где - толщина штукатурки, . = 0,02м; - толщина пемзобетона, = 0,22м; - толщина рубероида, = 0,002м (берём два слоя); - толщина пемзы шлаковой, = 0,15м; - толщина доски, =0,02м; - теплопроводность штукатурки = 0,93 Вт/ (м∙ºС); - теплопроводность пемзобетона, = 0,68 Вт/ (м∙ºС); - теплопроводность рубероида,= 0,17Вт/ (м∙ºС); - теплопроводность пемзы шлаковой, =0,26Вт/ (м∙ºС); - теплопроводность доски, =0,18Вт/ (м∙ºС);

.
