Таким образом, общие потери здания:

при фактической конструкции: кВт;

по условиям энергосбережения: кВт.

4. Расчет и выбор отопительных приборов

Для поддержания в помещении требуемой температуры необходимо, чтобы количество тепла, отдаваемого нагревательными приборами, установленными в помещении, соответствовало расчетным теплопотерям помещения.

Количество тепла Q, Вт, отдаваемого прибором, пропорционально площади поверхности его нагрева Fпр, м2, коэффициенту теплопередачи прибора k и разности температур теплоносителя tcp в приборе и омывающего его воздуха помещения tв.

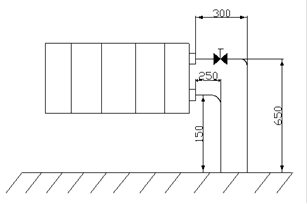

В качестве нагревательных приборов принимаем РБС - 500. Расположение прибора показано на рисунке 7.

Радиаторы относятся к биметаллическим отопительным приборам с полностью стальным сварным сердечником. Такая конструкция обеспечивает отменную прочность и отличные тепловые характеристики. Теплоноситель при работе радиатора контактирует только со сталью, поэтому гальваническая пара сталь-алюминий не возникает, электрохимическая коррозия сведена к минимуму. Нет ограничений и в выборе подводящих трубопроводов - стальная, медная, металлопластиковая, пластиковая подводка будет отлично работать с данными радиаторами.

Радиаторы благодаря стальному сердечнику легко выдерживают давление до 25кг/см2, при этом давление, способное разрушить радиатор, более 100кг/см2. Таким образом многократный запас прочности радиаторов позволяет использовать их без ограничений во всех типах систем отопления - от автономных коттеджей до высотных домов с центральной системой отопления и периодически происходящими гидравлическими ударами.

Стальная начинка биметаллического радиатора стойко переносит кислотность теплоносителя - показатель pH может находиться в пределах 6.5-9.5, что обеспечивает длительный срок эксплуатации даже в системах отопления с агрессивным теплоносителем плохого качества (именно такой теплоноситель как правило находится в системах центрального отопления стран СНГ). Гарантия завода изготовителя - 5 лет, срок эксплуатации - более 40 лет.

При компактных габаритах радиатор обладает высокой мощностью. Небольшой внутренний объем радиаторов отопления позволяет не только сократить количество теплоносителя в системе отопления, но и делает систему менее инерционной, что является важным фактором при поддержании заданной температуры в помещении. Малый внутренний объем секций позволяет легко регулировать теплоотдачу как ручным, так и автоматическим способом. Соответственно, при меньшем расходе энергии, мы получаем максимальную теплоотдачу.

Конструкция и форма ребер радиаторов обеспечивает интенсивные конвекционные потоки теплого воздуха, направленные как вверх (для создания "теплового экрана" перед окном), так и внутрь помещения - для равномерного нагрева всего пространства. Конвекционные потоки воздуха препятствуют также накоплению пыли внутри радиатора.

Верхние и нижние коллекторы секций радиаторов отопления не имеют карманов, где могут накапливаться газы и шлак. Благодаря этому опасность коррозии и засорения минимальна.

Благодаря большому сечению вертикального канала секции радиатора не склонны к шлакованию, радиатор имеет малое гидравлическое сопротивление.

Приведем пример расчета для комнаты 1 по условиям энергосбережения. При этом температура воды, подаваемая в прибор, tвх = 95 OC; температура воды, выходящей из прибора tвых = 70 OC; температура омываемого воздуха tв = 20 OC.

Тепловая нагрузка на прибор отопления:

,

где Qт. пот. - тепловые потери помещения (берутся из таблицы 2.2), Вт;

Qтр. - тепло, поступающее от труб, Вт;

Тепловая нагрузка на трубы системы отопления, идущие внутри помещения, находится как:

,

где qвп - удельная тепловая потеря участка подающего

вертикального трубопровода, Вт/м,

qвп=63 Вт/м;

qво - удельная тепловая потеря участка обратного

вертикального трубопровода, Вт/м,

qво=38 Вт/м;

qгп - удельная тепловая потеря участка подающего

горизонтального трубопровода, Вт/м,

qгп=81 Вт/м;

qго - удельная тепловая потеря участка обратного

горизонтального трубопровода, Вт/м,

qго=50 Вт/м;

lвп, lво - длины участков вертикальных подающего

и обратного трубопроводов, м,

lвп=0,65 м, lво=0,15 м;

lгп, lго - длины участков подающего горизонтальных и обратного трубопроводов, м,

lгп=0,3 м, lго=0,25 м;

Вт.

Подберем прибор отопления на примере комнаты № 1:

1) приборов отопления в количестве одна штука;

2) теплопотери помещения выпишем из таблицы 5, Q1=1267 Вт;

тогда

Вт

2) Расход воды через отопительный прибор:

кг/ч;

3) Коэффициент приведения:

,

где Qсекном - номинальная тепловая нагрузка на секцию

Qсекном=195 Вт;

b - коэффициент, учитывающий атмосферное давление, b=1, [3];

y - коэффициент, учитывающий способ подключения прибора,

"сверху-вниз" y=1;

с - коэффициент, учитывающий число секций в приборе, от 5

до 10 с=1, [3];

n, с, р - поправочные коэффициенты, n=0,3, р=0,04, с=1;

, Вт;

4) Среднее количество секций:

5) коэффициент, учитывающий количество секций;

6) Номинальная тепловая нагрузка на секцию:

7) Определяем количество секций в отопительном приборе:

секций.

- коэффициент, учитывающий способ установки прибора;

Для комнаты № 1 принимаем один отопительный прибор РБС-500, состоящий из восьми секций.

Все остальные расчеты отопительных приборов сведем в таблицы 5 и 6.

Таблица 5. Расчет нагревательных приборов без изоляции.
