где N — гидравлическая мощность; Q, р — соответственно подача и давление, развиваемые буровыми насосами.

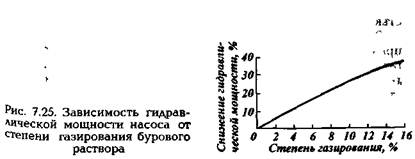

Как видно из рис. 7.25, зависимость гидравлической мощ­ности от степени газирования (объемная доля) бурового рас­твора весьма заметна. Так, при содержании (объемной доле) газа, равном 2 %, снижение гидравлической мощности со­ставляет 5,6 %.

Чтобы свести к минимуму вредное влияние самопроиз­вольного газирования бурового раствора, необходимо знать условия проникновения газа в него и их физико-химическое взаимодействие.

Газ из пласта попадает в буровой раствор в результате от­рицательного дифференциального давления между скважиной и пластом либо вследствие высокой скорости бурения, когда пластовый газ не успевает оттесниться фильтратом от забоя и стенок скважины и попадает в поток раствора вместе с выбуренной породой.

Газ в буровом растворе может находиться в свободном, жидком и растворенном состоянии. По мере перемещения потока раствора к устью пузырьки свободного газа увеличи­ваются в объеме в результате снижения давления, сливаются друг с другом, образуя газовые пробки, которые прорывают­ся в атмосферу. Свободный газ легко удаляется из раствора в поверхностной циркуляционной системе путем перемешива­ния в желобах, на виброситах, в емкостях. При устойчивом газировании, например во время бурения при несбалансиро­ванном давлении, свободный газ удаляют из бурового раство­ра с помощью газового сепаратора.

Пузырьки газа, которые не извлекаются из бурового рас­твора при перепаде давления между ними и атмосферой, оказываются вовлеченными в буровой раствор и для их удаления

требуется дополнительная энергия.

Полнота дегазации буровою раствора зависит от его плотности, количества твердой фазы, вязкости и прочности структуры. Существенную роль играют также поверхностное натяжение жидкости, размер пузырьков и силы взаимного притяжения.

В связи с высоким поверхностным натяжением трудно поддаются дегазации буровые растворы на углеводородной основе, а также растворы, содержащие в качестве регулятора водоотдачи крахмал. Некоторые углеводороды, проникая из пласта в буровой раствор при повышенных температуре и давлении, остаются в жидком состоянии. Попадая в другие термодинамические условия, например в поверхностную цир­куляционную систему, они превращаются в газ и заметно из­меняют технологические свойства бурового раствора.

Некоторые газы при повышенных температуре и давлении проникают в межмолекулярную структуру бурового раствора и вызывают едва заметное увеличение его объема. Наиболее опасны в этом отношении растворы на углеводородной ос­нове, в которые может проникать большое количество плас­тового газа. Обнаружить вовлеченный таким способом в бу­ровой раствор природный газ очень трудно.

Растворы, газированные сероводородом, создают особен­ные трудности при дегазации:

система дегазации должна быть весьма эффективной, так как при объемной концентрации 0,1 % сероводород — опас­ный яд;

· сероводород взрывоопасен даже при объемной концент­рации 4,3 % (для сравнения, нижний предел взрываемости метана 5 %);

· сероводород растворим в буровых растворах, его раство­римость в воде приблизительно пропорциональна давлению;

· сероводород обладает высокой корродирующей способно­стью.

Различная степень газирования бурового раствора требует применения разного оборудования для дегазации. Свободный газ удаляется достаточно просто. Поток раствора из межтрубного пространства поступает в сепаратор, где газ отделя­ется от раствора и направляется по отводной линии на факел. Оставшийся в растворе свободный газ удаляется в атмо­сферу окончательно на виброситах или в емкости для сбора очищенного от шлама раствора.

Газ, проникший в молекулярную структуру раствора,извлечь значительно труднее. Для этого требуется не только затратить некоторую энергию, но и часто необходимо при­менять понизители вязкости и поверхностного натяжения, если используется недостаточно совершенная система дегаза­ции.

Жидкие и растворимые газы удалить из раствора доволь­но трудно, так как газ входит в межмолекулярную структуру нефтяной фазы бурового раствора. Легкие углеводороды

(С1 - С5) можно извлечь с помощью вакуумного дегазатора, а тяжелые почти невозможно Выходя из раствора в виде пара, эти газы причиняют много неприятностей.

Если поступающий в раствор газ содержит двуокись угле­рода или сероводород, то обычно повышают рН раствора, чтобы избежать образования слабых кислот. Применяют также раскислитель сероводорода как средство против от­равления людей этим сильнотоксичным газом. В качестве раскислителя чаще всего используют каустическую соду, мо­дифицированные неорганические соединения железа, соеди­нения карбоната меди, карбоната цинка и оксида цинка.

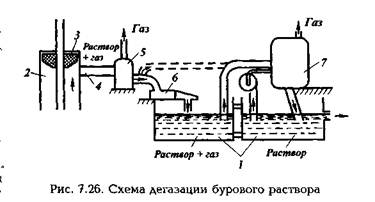

Обычная схема дегазации бурового раствора при интен­сивном поступлении газа (например, при несбалансированном давлении в скважине) показана на рис. 7.26. Газожидкостный поток из скважины 2, дойдя до вращающегося превентора 3, через регулируемый штуцер 4 и герметичные манифольды поступает в газовый сепаратор 5, где из раствора выделяется основной объем газа. Очищенный от свободного газа рас­твор поступает на вибросито б и собирается в первой емкос­ти циркуляционной системы. Дальнейшая очистка раствора от газа осуществляется с помощью специального аппарата-дегазатора 7.

ОЧИСТКА БУРОВОГО РАСТВОРА ОТ ШЛАМА

В связи с тем, что поступающие в буровой раствор части­цы выбуренной породы оказывают вредное влияние на его основные технологические свойства, а следовательно, на тех­нико-экономические показатели бурения, очистке буровых растворов от вредных примесей уделяют особое внимание

Для очистки бурового раствора от шлама используется комплекс различных механических устройств вибрационные сита, гидроциклонные шламоотделители (песко- и илоотдели-тели), сепараторы, центрифуги Кроме того, в наиболее не­благоприятных условиях перед очисткой от шлама буровой Раствор обрабатывают реагентами-флокулянтами, которые Позволяют повысить эффективность работы очистных уст­ройств

Несмотря на то, что система очистки сложная и дорогая, в большинстве случаев применение ее рентабельно вследствие значительного увеличения скоростей бурения, сокращени расходов на регулирование свойств бурового раствора уменьшения степени осложненности ствола, удовлетворения требований защиты окружающей среды.

При выборе оборудования для очистки буровых растворов учитывают многообразие конкретных условий. В противном случае возможны дополнительные затраты средств и време­ни.

Каждый аппарат, используемый для очистки раствора от шлама, должен пропускать количество раствора, превышаю­щее максимальную производительность промывки скважины (исключая центрифугу).
