Переменная плотность пород и руд оказывает влияние на величину Iy. Для ослабления или исключения влияния р„ на показания СГГК применяют инверсионные, двойные, двухлучевые и каплевидные зонды.

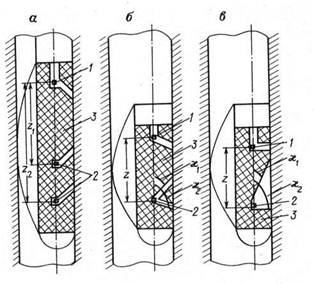

Рис 6. Зонды СГГК. а — двойной, б - двухлучевой. в — каплевидный; 1 — детектор; 2 — источник; 3 — экран; z, z1, г2 — длина зонда; x1, х2 — углы кол­лимации

Во всех этих устройствах способ уменьшения влияния ρ основан на различном использовании инверсии. Инверсионный зонд имеет один источник и детектор, расстояние между ними выбирается из соотношения z = (pп μm)-1

Для плотностей 2,5—3,5 г/см3, источника 75Sе, диапазона Zэф = 12 - 22 длина инверсионного зонда находится приблизительно в пре­делах 2—5 см. Инверсионный зонд позволяет уменьшать влияние р„ на показания СГГК в небольшом диапазоне ее изменения.

В основу двойных и двухлучевых зондов положен одинаковый принцип, базирующийся на сходном характере поведения Iy в зависимо­сти как от длины зонда, так и от угла коллимации излучения источника. В этих устройствах, в отличие от инверсионного зонда, используют до - и заинверсионную области зависимости Iy (ρп). Если в доинверсионной области выбрать зонд z1 (в двойном зонде, рис. 6 - а) или коллима­ционный угол x1 (в двухлучевом зонде, рис.6 - б), а в заинверсионной области – z2 и x2 таким образом, чтобы величина Iy в первом случае возрастала с ростом ρ, а во втором — уменьшалась на одина­ковую величину, то, регистрируя сумму Iy, можно устранить влияние ρ. В двойном зонде это осуществляется подбором соотношения актив­ностей двух источников и их расстояний z1 и z2 до детектора. В двух­лучевом зонде этого достигают подбором диаметров и углов наклона коллимационных каналов излучения источника, а также некоторым из­менением z.

Каплевидные зонды предусматривают одновременное использование доинверсионной, инверсионной и заинверсионной областей зависимости Iy (ρп). Это достигается щелевой формой коллиматора излучения источ­ника, с помощью которого осуществляется непрерывный переход от малых углов коллимации к большим, что соответствует непрерывному переходу от доинверсионной к заинверсионной зависимости Iy (ρп). Каплевидные зонды позволяют исключать мешающее влияние ρ на СГТК в широком диапазоне изменения плотности среды.

При использовании спектрометров и источников жесткого гамма - излучения (137Cs, б0Со) можно регистрировать одновременно Iy в областях энергий ниже и выше 200 кэВ и на основе этих измерений учитывать влияние ρ на СГГК.

На показания СГГК влияют такие факторы, как влажность, текстура пород и руд, скважинные условия измерений. Влияние этих факторов исследуют на эталонных средах и в хорошо изученных (эталонных, опорных) скважинах. По результатам измерений строят соответствующие палетки: для пород и руд различных влажности, тексту­ры, кавернозности и диаметров скважин, которые затем используют для введения поправок при определении Zэф.

При изменении влажности пород и руд на 10% и более определяется влажность независимым методом (ННК, анализ керна) и вводится соответствующая поправка. Для каждой текстурной особенности пород и руд строится эталонировочный график. Влияние скважинных условий измерений (кавернозность, переменный диаметр скважин) сильно иска­жает данные СГГК в заполненных жидкостью скважинах.

Заключение.

Плотностная модификация ГГК. Чтокасается области применения, то метод входит в стандартные комплексы исследований нефтегазовых и угольных месторождений. Как один из основных решает задачи литологического расчленения разрезов скважин, данные используются при построении сейсмоакустических моделей. Реализуется на рудных месторождениях.

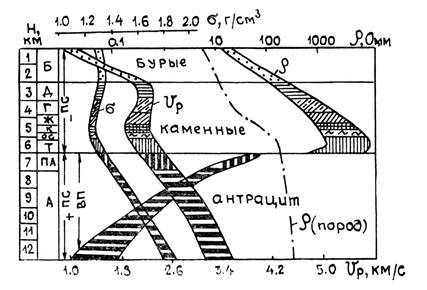

Селективная модификация ГГК. Метод хорошо работает на рудных скважинах, как основной ставится на угольных месторождениях. Позволяет определять зольность углей, а в комплексе с КС определять марку углей (способ Гречухина). На диаграмме 7 по определённой зольности и истинному сопротивлению угля противопоставлена его марка.

Диаграмма 7.

Каротаж Zэф при соответствующим геолого – минералогическим обоснованием позволяет оценить содержание рудного минерала по статистической связи значения Zэф и его концентрации.

Список литературы.

1. Новиков Г. Ф. Радиометрическая разведка. Учебник для ВУЗов.- Л.: Недра, 1989.

2. Скважинная ядерная геофизика. Справочник геофизика. – М.: Недра, 1990.

3. Знаменский В. В., Жданов М. С. и др. Геофизические методы разведки и исследования скважин. – М.: Недра, 1991.

4.Мейер В. А. Основы ядерной геофизики. Л.: Из – во Ленинградского гос. Университета. 1985.

5. Вахромеев Г. С., Ерофеев Л. Я. Петрофизика. Учебник для ВУЗов. – Томск: Из – во Томского унив – та. 1997.
