Нормальная мощность покровной каменной соли изменяется в пределах 15-25 м. В пределах Быгельско-Троицкого участка по пересечениям скважин она составляет в среднем 18,3 м, меняясь в пределах 9,4-27,0 м. Отмечается закономерное снижение мощности ПКС на северо-востоке и юго-востоке участка. Химический состав отложений ПКС весьма близок к составу ПдКС. Средние содержания компонентов составляют (%): KCl – 0,10; NaCl – 94,2; MgCl2 – 0,24; CaSO4 – 2488; Н.О. – 1;94. От межпластовой каменной соли ПКС отличается более высоким содержанием галита и пониженным содержанием нерастворимого остатка.

Верхний отдел

Уфимский ярус

Соликамский горизонт (Р2slk)

Нижняя часть соликамского горизонта состоит из соляно-мергельной толщи. Нижняя часть соляно-мергельной толщи, от подошвы до первого от поверхности прослоя каменной соли входит в состав водозащитной толщи Верхнекамского месторождения, а кровля прослоя соли считается кровлей водозащитной толщи. Мощность соляно-мергельного участка, в среднем 109,6 м. Верхняя часть соликамского горизонта - терригенно-карбонатная. Сложена известняками, доломитами, песчаниками. Мощность в среднем по участку 109,6 м.

Шешминский горизонт (Р2šš)

Отложениями шешминского горизонта заканчивается разрез пермских отложений в соликамской впадине. Мощность горизонта подвержена сильным колебаниям. На поднятиях пестроцветы отсутствуют, а в прогибах достигают значительной мощности около 110,8 м.

Все эти отложения покрыты чехлом рыхлых осадков четвертичного возраста, мощность которых составляет в основном 1-15 м. По происхождению они относятся к озерным, ледниковым, флювиогляциальным, аллювиально-делювиальным разностям. Их мощность может достигать от 65 до 80 м.

Кайнозойская эратема.

В пределах ВКМКС известны континентальные отложения палеогена и неогена, залегающие в локальных впадинах различного происхождения. На западе участка выявлены отложения неогена, связанные с переуглубленным руслом реки Камы.

Четвертичные отложения развиты почти на всей территории и представлены глинами, суглинками, супесями, песками и галечниками различных генетических типов (аллювиальные, элювиально-делювиальные, озерно-болотные, флювиогляциальные, эоловые). Мощность отложений составляет 0,2-30,1 м, в среднем 9.5 м. На западе участка в долине р. Камы она увеличивается до 15-20 м, но максимальных значений (25-30 м) достигает в отдельных изолированных впадинах (скважины 492, 499, 503).

2.2 Структурно-тектонические особенности Быгельско-Троицкого участка

В структурном отношении Быгельско-Троицкий участок ВКМКС приурочен к северной части южного блока Соликамской впадины. В широтном направлении он распространяется от восточного борта Камского прогиба до западного склона Еловского поднятия.

С юга участок непосредственно примыкает к Дуринской депрессионной зоне.

Для данного района, как и Соликамской впадины в целом, характерна вертикальная структурная зональность, обусловленная спецификой складчатых деформаций различных комплексов пород.

Структурный план надсолевого комплекса в пределах Быгельско-Троицкого участка характеризуется сочетанием пологих поднятий и прогибов нескольких порядков. В структурном отношении существенно различаются северная и южная половины участка. Выделяемая на ряде структурно-тектонических схем ВКМКС Северо-Быгельская синклиналь на данном стратиграфическом уровне фактически вырождается в моноклиналь, осложненную отдельными локальными поднятиями и впадинами. В южной части участка выделяются две крупные структуры – Березниковское поднятие и Дурыманская синклиналь, продолжающиеся на юг в пределы смежных участков ВКМКС. Обе эти структуры осложнены сериями брахиформных поднятий и прогибов второго порядка с разноориентированными осями. Примерно по середине участка в широтном направлении прослеживается ось слабо выраженной антиклинали, соединяющей Березниковское и Еловское поднятия. Ее восточный сегмент выделяется под названием Легчимо-Изверского поднятия или Легчимского выступа.

Тектоническая структура соленосного комплекса пород характеризуется сочетанием структурных элементов, общих с надсолевым комплексом (внешние структурные формы) и специфических складчатых структур (внутрисоляная складчатость). Наблюдения в горных выработках показывают, что в промышленных пластах развиты дисгармоничные внутрипластовые и внутрислоевые складки, осевые поверхности которых почти всегда наклонены на запад; имеются также флексуры и опрокинутые складки. О широком распространении внутрисоляной складчатости свидетельствуют также данные по керну разведочных скважин. В пересечениях продуктивной толщи наклон соляных слоев обычно меняется в пределах 0-45º, местами достигая 70-85º. В то же время, угол наклона слоев в керне пород надсолевого комплекса редко превышает 1-2º.

В целом уровень тектонической нарушенности продуктивной толщи значительно выше по сравнению с надсолевым комплексом пород.

Мелкие складчатые структуры существенно влияют на горно-геологические условия отработки промышленных пластов. Внутрипластовая складчатость приводит к изменению первичных мощностей слоев, слагающих промышленные пласты, и тем самым влияет на изменчивость их состава. Межпластовая складчатость сопровождается увеличением вертикальной мощности пластов (и соответственно, высоты камер), особенно на подвернутых западных крыльях антиклиналей. Вместе с тем, отмечается положительное влияние мелкой складчатости на устойчивость кровли выработок.

Развитие складчатых структур всех порядков не приводит, как правило, к образованию разрывных нарушений и трещин. Несмотря на значительный объем наблюдений в горных выработках, до недавнего времени было известно лишь несколько мест разрыва сплошности соляных пород.[2]

2.3 Строение и литологический состав продуктивной толщи

Общая схема литостратиграфического расчленения продуктивной толщи ВКМКС, приведенная на рисунке 1, в полной мере применима к Быгельско-Троицкому участку. Она полностью описывает характер чередования интервалов каменной соли и калийно-магниевых солей, определяющий условия оконтуривания пластов в разрезе продуктивной толщи.

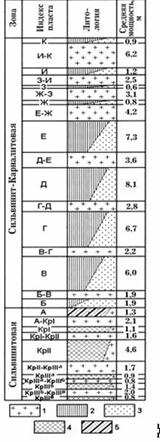

Рис. 1. Схема литостратиграфического расчленения продуктивной толщи ВКМКС. 1 - каменная соль; 2 - карналлитовая порода; 3 - пестрый сильвинит; 4 - красный сильвинит; 5 - полосчатый сильвинит

Ритмичный характер изменения химического состава соленосных отложений по разрезу демонстрирует таблица 1, в которой приведены средние показатели по наземным скважинам, пробуренным в пределах Быгельско-Троицкого участка.

Таблица 1. Средние значения мощности и содержаний компонентов по интервалам продуктивной толщи
