ГИС в топливно-энергетическом комплексе
Рефераты >> Геология >> ГИС в топливно-энергетическом комплексе

· Развитая система мониторинга данных. Основой системы являются сведения о земельных участках, соответствующие информации в Едином государственном реестре земель (ЕГРЗ). Эти данные обязательно будут меняться в результате различных транзакций с недвижимостью. Необходимы механизмы мониторинга данных, не зависящие от подрядных организаций - поставщиков первоначальных данных.

Этапы создания ГИС:

I этап. Этап первичного сбора информации. Ориентирован на быстрый сбор материалов без использования ГИС средств. Данные собираются в файловое хранилище, структура которого ориентирована на документооборот и представляет собой аналог бумажного архива межевых дел.

II этап. Реализуется на выбранной ГИС платформе. Условия перехода: разработка концепции внедрения ГИС и специализированного программного обеспечения для конвертирования данн в ГИС формат. Прототип такой системы реализован компанией ДАТА+ на базе программных продуктов ArcGIS.

В базу пространственных данных конвертированы данные кадастрового учета. Обеспечено точное координатное позиционирование земельных участков внутри территорий действия одной системы координат (например, на территории одного административного образования). Обеспечено агрегирование данных по некоординатным описаниям (адрес) до более крупных территорий. В качестве базовой картографической информации используются мелкомасштабные цифровые карты.

Хранилище данных представляет собой базу геоданных, структура которой сходна со структурой файлового хранилища I этапа. Данные хранятся в промышленной СУБД (Oracle, SQL). Доступ к данным и администрирование осуществляется через сервер пространственных данных ArcSDE. Для автоматизации загрузки данных в базу геоданных разработан специализированный конвертор.

Работа с данными осуществляется в настольных продуктах ArcView и ArcEditor. В качестве базовой карты использована карта России масштаба 1:1000000. Агрегирование данных осуществляется с помощью словарей и ссылок, основанных на адресной системе РФ с кодами ОКАТО, схеме кадастрового деления территории РФ.

III этап. Реализация полнофункциональной ГИС. Прототип системы обеспечивает многие функции и информационные запросы, связанные с учетом и управлением недвижимостью. Затраты на его реализацию и внедрение невелики. Создание полнофункциональной ГИС является гораздо более трудоемким проектом, реализация которого требует решения ряда серьезных, в том числе и организационных задач:

· Получение описаний всех используемых систем координат для обеспечения точного координатного позиционирования объектов на любых территориях.

· Разработка корпоративных классификаторов пространственных данных и соответствующая реструктуризация всех данных в хранилище.

· Создание банков картографической информации необходимых масштабов - от мелких (1: 1000000) до крупномасштабных планов отдельных территорий (1:500). Создание системы мониторинга картографической информации. Разработка регламентов обмена информацией с государственными и корпоративными реестрами.

· Разработка специализированного программного обеспечения ГИС для реализации некоторых функций системы, таких как формирование охранных зон технологических объектов.

3. ГИС для анализа ресурсной базы нефтегазовых компаний

Ресурсная база - основа развития нефтяной компании. Практически любая информация по ресурсной базе (подсчетные планы, схемы, карты и т.д.) имеет точную координатную привязку и, в большинстве случаев, результаты ее обработки и анализа представлены в картографической форме, что подразумевает необходимость использования геоинформационных технологий. Применение возможностей геоинформационных систем позволяет не только повысить достоверность количественного прогноза нефтегазоносности, но и решать ряд других насущных задач, таких как:

· оценка экономической эффективности и планирование геологоразведочных работ;

· отслеживание состояния ресурсной базы на территории деятельности нефтяной компании;

· проверка пространственной корректности данных;

· мониторинг за выполнением условий лицензионных соглашений в сфере добычи углеводородного сырья и многих других.

Эффективное планирование геологоразведочных работ на углеводородное сырье требует знания ресурсной базы конкретного региона для прогноза развития нефтегазовой отрасли на перспективу. Структура ресурсной базы включает текущие запасы промышленных категорий А, В, С1, предварительно оцененные С2 и собственно ресурсы, которые по степени геолого-геофизической изученности подразделяются на перспективные и прогнозные. При переводе ресурсов в запасы промышленных категорий с максимальной эффективностью важную роль также играют геоинформационные системы.

Поскольку для решения вышеперечисленных задач необходимы большие объемы разнородной и специализированной информации, тут не обойтись без совместной работы различных геологических отделов. А для этого важно создание модели, наиболее полно описывающей предметную область, и соответствующего программного комплекса, обеспечение их интеграции с другими базами данных и системами.

Одним из наиболее ярких примеров работы с ресурсной базой с использованием геоинформационных технологий служит "Система мониторинга недропользования» (СМН), построенная на основе программного обеспечения ESRI ArcGIS и Мiсrоsоft.NET Framework. Разработка велась в течение пяти лет в 000 "Сибгеопроект» (г. Тюмень) и вобрала в себя опыт работы большого количества специалистов разных направлений нефтегазовой отрасли. Часть системы, реализующая возможности ГИС, основана на технологии ESRI ArcGIS. являющейся корпоративным стандартом во многих ведущих компаниях, в том числе и нефтегазовой отрасли. Также ArcGIS - это широко распространенная, многофункциональная и мощная геоинформационная система, предоставляющая развитые возможности для работы с пространственными данными и позволяющая реализовывать эти возможности в разномасштабных корпоративных программных комплексах, таких, например, как «Система мониторинга недропользования». В систему также входит модель данных, используемая этим программным комплексом и обеспечивающая хранение как документальных, так и пространственно привязанных данных. Модель системы развертывается на современных, надежных, являющихся стандартами в своих областях системах управления базами данных - SQL Seгver и Oracle.

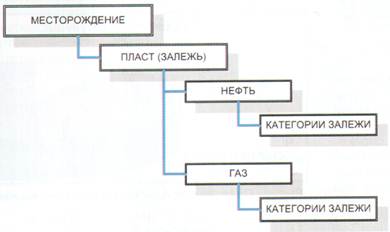

В системе содержатся сведения по балансу запасов месторождений, сгруппированные по субъектам федерации и годам, что позволяет отслеживать пространственно-временные изменения состояния запасов и ресурсов. Информация хранится в структурированной древовидной форме:

По каждому из объектов дерева можно просмотреть информацию по запасам на начало и конец года, изменения, произошедшие в текущем году, уровни добычи. Каждый объект имеет пространственное представление в системе, за исключением флюидов. Одним из преимуществ системы является упрощение привязки объектов к их географическому представлению. При этом необходимо привязать к карте только контура категории залежи, контура же пластов (залежей) и месторождений система сформирует автоматически. Это позволяет избежать несогласованности контуров месторождений, пластов, залежей и категорий залежей между собой.
