- превышение носка над уровнем нижнего бьефа (= 2,71 м);

Т - превышение уровня верхнего бьефа над уровнем воды нижнего бьефа (Т = 55,4 м);

Н - напор на гребне водослива (Н = 11,7 м).

Принимаем высоту носка (трамплина)

Определяем коэффициент скорости

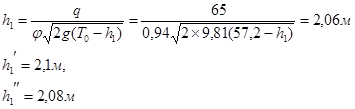

Далее определяем толщину струи в створе уступа

Следовательно дальность отлета струи будет равна

Для определения наибольшей дальности струи отлета используем формулу

Где ,

Таким образом наибольшая дальность струи отлета равна

Скорость струи на уровне свободной поверхности нижнего бьефа находится без учета изменения ее формы при движении в воздушной среде.

Далее определяем угол встречи струи со свободной поверхностью (угол входа):

,

Струя, войдя под уровень нижнего бьефа, движется по прямой при этом принимается, что ось струи касательная к точке встречи оси струи со свободной поверхность.

Приращение дальности падения струи с учетом движения под уровнем нижнего бьефа по прямой до дна размыва равно

Где hр - глубина в яме размыва.

Общая дальность падения струи на дно ямы размыва составит

Струя в полете насыщается воздухом и разрушается. Разрушение струи тем значительнее, чем больше скорость в струе и чем тоньше струя в начальном сечение.

Аэрация сказывается на ее толщине и дальности отлета. Для учета влияния аэрации и распада струи рекомендуется значение L принимается равной L*k=*= м, где k - поправочный коэффициент, величина которого находится по графику (рис.2б) в зависимости от числа Фруда для сечения уступа.

Яму размыва, образующуюся в месте падения струи, можно определить по эмпирической формуле И.Е. Мирцхулавы

К - коэффициент перехода от средних скоростей к актуальным (К = 1,5-2), W - гидравлическая крупность грунта, определяемая по формуле

м

Где d - расчетный диаметр частиц грунта, отвечающих фракциям, мельче которых в грунте содержится 90% частиц; - удельные веса материала и воды с учетом. Вывод: меньше размыва нет

3.5 Расчеты устойчивости и напряжений в плотине по СНиПу Расчет плотины из укатанного бетона на прочность и устойчивость на сокращенный состав нагрузок (СНиП 2.06.06-85)

Длина подошвы плотины:

B=113 м Hпл=73,5 м mt=mu=0,7

Расположение дренажной галереи:

adr=10 м

Сила давления воды с верхнего бьефа (при ФПУ):

Pu=0,5xH1² xγw=0,5x 71,72x1=2570,5 т

Pw=0,5xH1xH2x γw=0,5x71,7x 50.19x1=1799.32т

Сила давления воды с нижнего бьефа:

Pt=0,5xHt2xγw=0,5x102x1=50 т

T=0,5xHtxH3x γw=0,5x10x 7x1=35т

Вес плотины Gпл:

Gпл= γбx (B+b) /2xHпл=2,4x (113+10) /2x73.5=10848.6 т

Взвешивающее давление:

Wвзв=HtxBxγw=10x113x1=1130 т/м

Фильтрационное давление на подошву:

W1= 0,5xγwx ( (H1-Ht) - H4) xadr=0,5x1x ( (71,2-10) - 20) x10 = 206 т/м

W2= γwxH4xadr=1x 20x10 = 200 т/м

W3= 0,5xγwx (B-adr) xH4=0,5x1x (113-10) x 20= 1030 т/м

Сумма вертикальных сил:

N=Gпл+Pw+T-Wвзв-W1-W2-W3 = 10848.6 +1799.32+35-1130-206-200-1030 =10116.6 т

Момент всех сил относительно т.0:

M=Puxh1 - Ptxh3 + Txh4 - Pwxh5 + W1xC2 + W2xC3 + W3xC4=2570,5 х23.3-50х3.33+35х53.42-1799.32х39.72+206х52.41+200х50.75+ 1030х12.97 = 24432.42т/м

σuy= - N/B + 6M/B2 = - 10116.6 /113 + 6x24432.42/ 1132= - 78.04 т/м

σty= - N/B - 6M/B2 = - 10116.6 /113 - 6x24432.42/ 1132= - 101 т/м

R=Nxtgφ + CxB=10116.6x0.7 + 0x113=7081.62 т

F=Pu - Pt=2570,5-50=2520.5т

R/F=2.40>1.25

В особомслучае выхода из строя стенки-завесы (при полном противодавлении):

Wпол=3082.45т/м

R= (Gпл + Pw + T -Wвзв -W) xtgφ + CxB= (10848.6+1799.32+35-1130-3082.45) x0,7 + 0x113=5929.4 т

R/F=2.35>1.25

Так как сечение расположено на аллювиальных отложениях, поэтому проверяем условие (4) СНиП 2.02.02-85:

(4) B=113 м; σmax =101 т/м; γ1 = γвзв = 1.004 т/м³

Вывод: схема плоского сдвига выполняется.

Расчет водосливной плотины из укатанного бетона на прочность и устойчивость

на сокращенный состав нагрузок (СНиП 2.06.06-85)

Длина подошвы плотины:

B=94 м Hпл=60 м mt=mu=0,7

Расположение дренажной галереи:

adr=10 м

Сила давления воды с верхнего бьефа (при НПУ):

Pu=0,5xH1² xγw=0,5x 602x1=1800 т

Pw=0,5xH1xH2x γw=0,5x60x 42x1=1260 т

Pа= H2х H3 x γw =42х11.7х1=491 т

Сила давления воды с нижнего бьефа:

Pt=0,5xHt2xγw=0,5x102x1=50 т

T=0,5xHtxH3x γw=0,5x10x 7x1=35т

Вес плотины Gпл:

Gпл= γбx (B+b) /2xHпл=2,4x (94+10) /2x60=7488 т

Взвешивающее давление:

Wвзв=HtxBxγw=10x94x1=940 т/м
