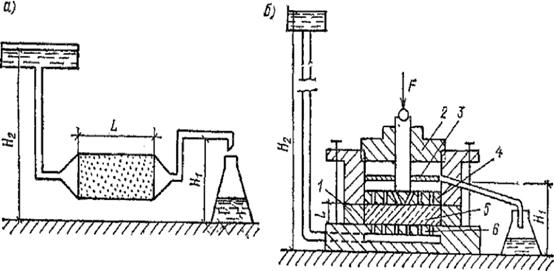

Рис. 5. Схемы установок для определения коэффициента фильтрации а —песка, б — пылевато-глинистого грунта

Определив объем воды в колбе V, профильтровавшейся за время t, можно найти

kf = V/Ait,

где А — площадь поперечного сечения образца грунта.

При пылевато-глинистых грунтах для определения коэффициента фильтрации приходится создавать большой напор. Тогда значение можно определять с помощью прибора конструкции Б. И. Далматова (рис. 5,6). В этом приборе образец грунта 5 помещается в кольцо 1, устанавливаемое на фильтрующее днище 6. Сверху располагается фильтрующий поршень 4. Вода поступает со значительным давлением под фильтрующее днище, проходит через образец грунта, заполняет пространство над поршнем и выливается в колбу. Для ускорения процесса фильтрации камера над поршнем заранее заливается водой. Как установлено опытами, вследствие образующегося выпуклого мениска вода поступает в колбу периодически и сразу в относительно большом количестве. Для устранения мениска на уровне сливного отверстия устанавливается пластинка 3 с вырезом в месте отверстия. Это способствует капельному поступлению воды в колбу. Для исключения испарения воды прибор герметизируется завинчивающейся крышкой 2.

Для предотвращения движения воды вдоль стенок кольца к фильтрующему поршню прикладывают внешнюю нагрузку, большую, чем структурная прочность грунта. Если это по каким-либо причинам нежелательно, берут образец, имеющий диаметр на 8 . 10 мм меньше внутреннего диаметра кольца, и зазор между грунтом и стенками кольца заполняют нефильтрующим вязким веществом.

С помощью такого прибора можно устанавливать коэффициент фильтрации суглинков и глин при kf < 10-9 см/с. Коэффициент фильтрации песков и супесей для расчета притока воды в котлованы рекомендуется определять в полевых условиях методом пробных откачек или путем налива воды в скважины.

Список литературы

1. Ананьев В. П., Передельский Л. В. Инженерная геология и гидрогеология. – М.: Высшая школа, 1980. – 271 с.

2. Ананьев В. П., Потапов А. Д. Инженерная геология. – М.: Высшая школа, 2000. – 511 с.

3. Гальперин А. М., Зайцев В. С., Норватов Ю. А. Гидрогеология и инженерная геология. – М.: Недра, 1989.

4. ГОСТ 25100-95. Грунты. Классификация.

5. СНиП 1.02.07-87 Инженерные изыскания для строительства.

6. Соседков Э.С., Игашева С.П. Учебное пособие к теме «Минералы и их свойства» для студентов строительных специальностей. – Тюмень: ТюмГАСА, 2003.

7. Соседков Э.С., Игашева С.П. Учебное пособие к лабораторным и практическим работам по теме «Горные породы, как грунты, и их свойства». – Тюмень: ТюмГАСА, 2003 г.

8. Соседков Э.С., Игашева С.П. Учебное пособие к практическим работам «Решение гидрогеологических задач»; Тюмень: ТюмГАСА, 2005 г.
