В качестве деформационных констант породы как изотропного тела рассматривают модуль общей деформации Е и коэффициент Пуассона μ.

Схема прессиометра представлена на рис. 1.

Данные испытания предполагается провести во всех буровых скважинах.

Документация прессиометрических испытаний горных пород выполняется в журналах специальной формы.

Искиметрия

Метод заключается в резании с помощью прибора, оснащенного специальным режущим профилем (ножом), песчано-глинистых пород в стенках буровой скважины. В процессе испытаний производится непрерывное измерение и запись величины сопротивления резанию.

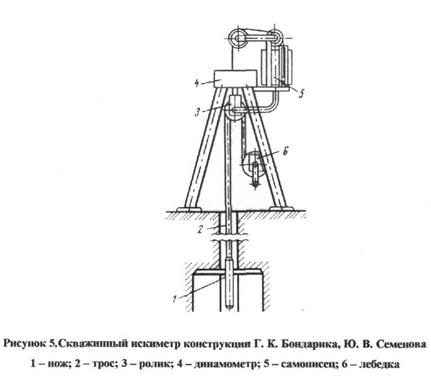

Схема скважинного искиметра конструкции Г.К. Бондарика и Ю.В. Сироткина показана на рис. 5. Нож искиметра в сложенном виде, укрепленный на штанге, опускают на тросе в скважину. Над устьем скважины устанавливают искиметр и вытягивают трос, на котором находится нож, со скоростью 0,5-2,0 м/ мин. При этом нож раскрывается и его лезвия занимают рабочее положение.

В ходе испытаний на ленте самописца записывается непрерывный график «сопротивление резанию - глубина».

График искиметрических испытаний используют для расчленения разреза на слои, отличающиеся по величине сопротивления резанию, выделения ослабленных прослоев и приближенной оценки прочности песчано-глинистых пород.

Величину сопротивления сдвигу τ определяют по формуле Ю. Остермана:

где

sK - удельное сопротивление резанию;

τ 0=- сопротивление сдвигу при природном давлении на глубине h,

γ - плотность;

ξ - коэффициент бокового давления;

L- показатель структурной прочности.

По значениям τ строят график зависимости τ = f(h), по которому оценивают изменчивость прочностных свойств песчано-глинистых отложений по разрезу.

2.3.7 Лабораторные работы

Материалы лабораторных работ дополняют и уточняют характеристику, классификацию и оценку горных пород, в результате чего повышается достоверность и детальность инженерно-геологического изучения территории, геологических условий строительства сооружения, условий развития геологических процессов и явлений и т.д.

При лабораторных исследованиях о физико-механических свойствах горных пород судят на основании изучения и испытания отдельных их образцов и проб.

Для расчленения разреза песчано-глинистых отложений на глубину максимальной сферы взаимодействия до МГТ-2 необходимо произвести определения классификационных показателей:

для песчаных грунтов - гранулометрический состав, природная влажность, плотность фунта, плотность частиц грунта;

для глинистых грунтов - установление пределов пластичности (влажности на границах текучести и раскатывания, число пластичности)

2.3.8 Камеральные работы

Завершающим этапом всех проведенных работ на участке будущего строительства являются камеральные работы, задача которых состоит в составлении отчетных материалов о проведении предварительной инженерно-геологической разведки на стадии «Проект».

Основным отчетным материалом будет являться инженерно-геологическое заключение об условиях участка строительства. Оно должно включать две основные части: методику проведения выполненных работ и полученные результаты.

В частности, дается серия инженерно-геологических разрезов по ξ1, и ξ2 на глубину максимальной сферы взаимодействия проектируемых сооружений с выделенными МГТ-2; таблицы с показателями физико-механических свойств пород; представляются результаты статистических расчетов, выполненных для каждого МГТ-2, касающиеся проверки статистической однородности поля показателя по каждому МГТ-2 и подсчета оценок средних значений классификационного показателя, которые завершаются таблицей средних значений классификационных показателей для всех выделенных МГТ-2 в пределах сферы взаимодействия. Также дается краткое описание геологических, гидрогеологических условий участка строительства и проявлений ЭГП.

2.4 Организация и проведение работ

Последовательность и продолжительность проведения каждого из запроектированных видов работ представлены в таблицах 1 и 2.

Таблица 1. Сводная таблица объемов работ

№№ п/п

Наименование работ

Единицы измерения

Количество

1

Топогеодезические

точки

67

2

Бурение скважин

число скважин

20

погонный метр

400

3

Геофизические

погонный метр

400

4

Полевые опытные:

- отбор проб грунта

- прессиометрия

- искиметрия

проба

испытания

испытания

100

80

10

10

5

Лабораторные работы

дни

15

6

Камеральные работы

дни

50

Таблица 2. Календарный план проектируемых работ

№№

п/п

Наименование работ

2007 год

Июнь

1-15

Июнь

16-30

Июль

1-15

Июль

16-31

Август

1-15

Август

16-31

1

Топогеодезические работы



2

Бурение скважин



3

Инженерно-геологическое опробование



4

Геофизические работы



5

Опытные полевые работы



6

Лабораторные работы



7

Камеральные работы
