2.9 Закрепление геодезических пунктов на местности

На местности геодезические пункты отмечаются центрами и опознавательными знаками. Типы центров и опознавательных знаков бывают самые разнообразные; они зависят от типа и точности геодезической сети, от климатических, почвенных и других характеристик местности. Геодезические пункты должны быть достаточно прочными и долговечными, чтобы сохранить неизменное положение центра в течение длительного времени, и находиться в удобном месте, обеспечивающем быстрое его обнаружение и опознавание.

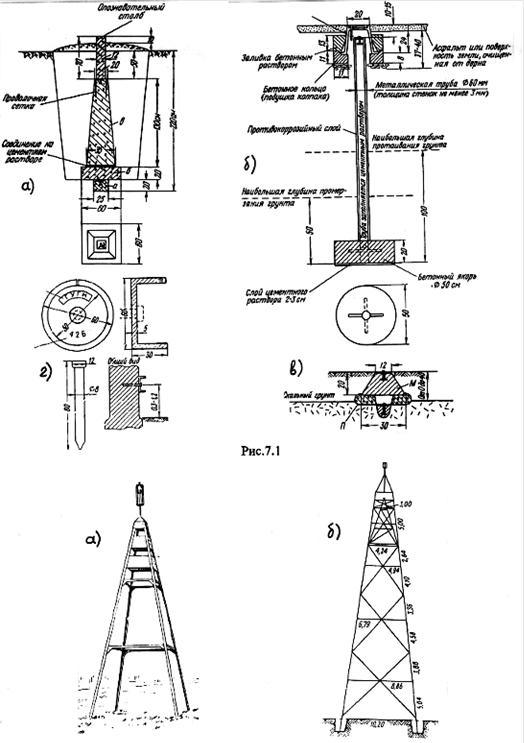

На рис 7.1 приведены четыре конструкции центров пунктов:

а - для районов с сезонным промерзанием грунтов,

б - для районов с сезонным оттаиванием грунтов,

в - скальная марка,

г - стенной центр.

На рис.7.1 приведены два типа наружных знаков:

а - металлическая пирамида,

б - сложный сигнал.

Пункты опорно-межевой сети (ОМС) после закладки сдаются для наблюдения за их сохранностью по акту:

1. городской, поселковой или местной администрации, если они расположены на землях, находящихся в государственной или муниципальной собственности.

2. собственнику, владельцу, пользователю земельного участка, если они находятся на его земельном участке

Если пункт ОМС совмещен с межевым знаком, то он сдается на наблюдение за сохранностью всем собственникам, владельцам и пользователям земельных участков.

Каталоги координат составляются в местной системе координат. Номер пункта ОМС устанавливается в порядке возрастания в границах кадастрового округа Российской Федерации и ведется в установленном порядке, как правило, в электронном виде.

В каталоге координат для каждого пункта ОМС указывается его номер, название, класс, плоские прямоугольные координаты и высоты. Порядок составления, ведения, издания и хранения каталогов пунктов ОМС в местных системах координат определяется Росземкадастр по согласованию с Минобороны России.

ОМС предназначена для:

1. Установления координатной основы на территориях кадастровых округов, районов, кварталов;

2. Ведения государственного реестра земель кадастрового округа, района, квартала и дежурных кадастровых карт и планов;

3. Проведения работ по государственному земельному кадастру, землеустройству, межеванию земельных участков, государственному мониторингу земель и координатному определению иных государственных кадастров;

4. Государственного контроля за состоянием, использованием и охраной земель;

5. Проектирования и организации выполнения природоохранных, почвозащитных и восстановительных мероприятий, а также мероприятий по сохранению природных ландшафтов и особо ценных земель;

6. Установления границ земель особо подверженных геологическим и техногенным воздействиям

7. Информационного обеспечения государственного земельного кадастра данными о количественных и качественных характеристиках и местоположении земель для установления их цены, платы за пользование, экономического стимулирования и рационального землепользования;

8. Инвентаризации земель различного целевого назначения;

9. Решения других задач государственного земельного кадастра, государственного мониторинга земель и землеустройства. [4]

2.10. Проложение теодолитных ходов

Проложение теодолитных ходов начинают с рекогносцировки местности, в целях изучения ее для наиболее выгодного выбора направления запроектированных теодолитных ходов. Осматривают все имеющиеся на данной территории пункты государственной, местной съемочной сети и намечают местоположение всех поворотных точек хода; при этом отмечают такие постоянные предметы местности (столбы, вышки, трубы и др.), координаты которых определяются попутно с проложением теодолитного хода, уточняют границы участка, который должен быть снят с данного теодолитного хода.

Теодолитные хода должны прокладываться по местности, наиболее благоприятной для производства угловых и линейных измерений. Поворотные точки выбираются так, чтобы обеспечивались удобство постановки прибора, видимость соседних вех, максимальную возможность использования их при съемке подробностей местности и позволяли бы определять с них переходные точки.

Теодолитные хода подразделяются на:

· замкнутые;

· разомкнутые;

· висячие;

· свободные.

Таблица №1

Масштаб

Ms = 0.2 мм

Ms = 0.3мм

1/N=1/3000

1/N=1/2000

1/N=1/1000

1/N=1/2000

1/N=1/1000

Допустимые длины ходов между исходными пунктами, км

1: 5000

6,0

4,0

2,0

6,0

3,0

1: 2000

3,0

2,0

1,0

3,6

1,5

1: 1000

1,8

1,2

0,6

1,5

1,5

1: 500

0,9

0,6

0,3

-

-

Теодолитные хода прокладываются с предельными относительными погрешностями 1: 3000, 1: 2000, 1: 1000, 1: 500 в соответствии с таблицей №1

Длины сторон в теодолитных ходах не должны быть на застроенных территориях более 350м и менее 20м; на незастроенных территориях более 350 и менее 40м.

Допускается проложение висячих теодолитных ходов, длины которых не должны превышать величин, указанных в следующей таблице №2

Таблица №2

Масштаб съемки

На застроенных территориях

На незастроенных территориях

1: 5000

350

500

1: 2000

200

300

1: 1000

150

200

1: 500

100

150
