Равномерная подача в пределах заданного давления на забой достигается механизированной подачей. При этом должны быть выполнены следующие основные требования.

Скорость подачи инструмента должна устанавливаться автоматически в соответствии с крепостью проходимых пород и степенью износа долота.

Скорость подачи должна плавно регулироваться в широких пределах — от нескольких десятков метров в 1 ч при бурении в мягких до нескольких сантиметров в крепких породах.

При остановке гидравлического забойного двигателя и при значительных перегрузках бурового двигателя должен быть предусмотрен реверс системы — подъем долота с забоя.

Автомат должен быть прост и надежен в эксплуатации.

Все известные системы устройств для подачи долота (УПД)

можно подразделить на следующие основные группы:

автоматы подачи, работающие в зависимости от выделяемой на бурение мощности;

автоматы подачи, работающие в зависимости от натяжения талевого каната (нагрузки на долото);

регуляторы подачи, осуществляющие равномерную по­дачу инструмента (регуляторы отличаются от автоматов подачи в основном тем, что у них отсутствует реверс бурильной колонны);

стабилизаторы веса, осуществляющие подачу инструмента при постоянстве заданной осевой нагрузки на долото.

Устройства для подачи долота (УПД). Известен ряд конструкций УПД. В качестве примера рассмотрим автоматический регулятор типа РПДЭ-3 (регулятор подачи электрический). Этот регулятор предназначен для поддержания режимов бурения нефтяных и газовых скважин гидравлическими забойными двигателями и ротором (при бурении электробуром широкое применение получил автоматический регулятор типа БАР).

РПДЭ-3 обеспечивает:

а) поддержание заданной осевой нагрузки на долото; нагрузка задается бурильщиком с пульта управления;

б) поддержание постоянной скорости подъема или подачи бурильной колонны; скорость задается бурильщиком с пульта управления.

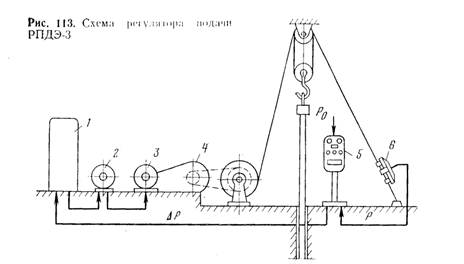

Схема РПДЭ-3 показана на рис.3. Осевая нагрузка на долото измеряется с помощью электрического датчика 6 и передается на пульт управления 5, где сравнивается с величиной Ро, задаваемой бурильщиком. Разность сигналов АР поступает на усилители, установленные в станции управления 1. Усилители действуют на обмотку возбуждения мотор-генератора 2, вращаемого асинхронным электродвигателем, питающимся от системы электроснабжения буровой, Генератор 2 питает дви­гатель постоянного тока 3, установленный на приводе редуктора 4 и соединенный через цепную передачу муфты с подъемным валом лебедки.

Режим поддержания заданного значения скорости подачи (или подъема) бурильной колонны можно применять для проработки скважины, аварийного подъема бурильного инструмента при отказе главного привода и т. п.

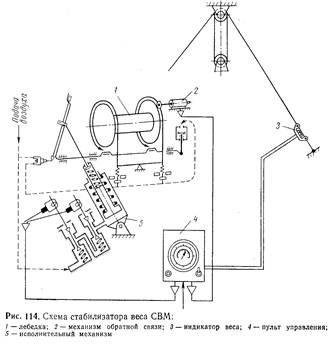

Автоматическое поддержание заданной осевой нагрузки на долото может осуществляться при помощи стабилизаторов веса. В настоящее время на промыслах используются стабилизаторы веса типа СВМ (конструкция ВНИИБТ). СВМ можно устанавливать на буровых лебедках при наличии пневмосистемы с давлением воздуха 0,6—0,9 МПа. СВМ (рис.4) состоит из исполнительного пневматического поршневого механизма, соединяемого с рукояткой ленточного тормоза буровой лебедки; пульта управления с электроконтактным манометром и рукоятками для установки осевой нагрузки на долото и подачи инструмента за один импульс; механизма обратной связи, соединяемого с барабаном лебедки с помощью фрикционного ролика; соединительного электрического кабеля. Перед включением СВМ в работу по шкале прибора на пульте управления задается осевая нагрузка на долото, которую необходимо поддерживать в про­цессе бурения. СВМ осуществляет импульсную подачу бурильной колонны, прерывая или возобновляя ее в процессе бурения, если фактическая нагрузка на долото отличается от заданной на величину более чем на ± 3 кН по гидравлическому индикатору веса. При необходимости бурильщик может в любой момент затормозить лебедку простым нажатием на тормозную рукоятку и тем самым вывести СВМ из действия.

Стабилизаторы веса полностью не решают вопросов автоматизации, но зато позволяют в значительной мере облегчить труд бурильщика.

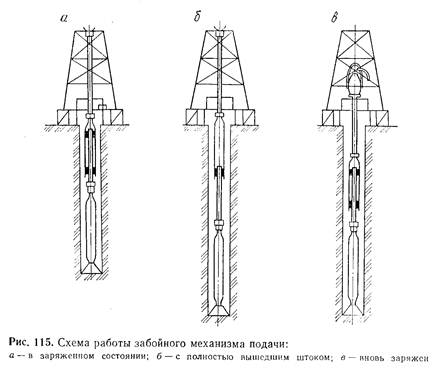

Забойные устройства подачи долота. Проблема автоматизации глубокого бурения может быть разрешена также переносом регулирующего и исполнительного механизмов на забой. Над созданием забойных УПД в настоящее время усиленно работают у нас и за рубежом. Забойные УПД должны обеспечивать регулирование параметров режима бурения и сделать его мало зависящим от сил трения, что особенно важно при проходке глубоких и искривленных скважин. Простейший регулятор такого типа — забойный механизм подачи ЗМП, представляющий собой гидравлический поршневой механизм. Схема работы ЗМП показана на рис.5.

Во время рейса с ЗМП осевая нагрузка остается постоянной. Если нагрузку необходимо изменить, нужно либо изменить длину УБТ, либо применить ЗМП с другим сечением поршня.

ЗМП можно использовать при бурении скважины, начиная с глубины 50 м, т. е. с момента, когда в скважину под ротор можно спустить турбобур с долотом и навинченным сверху ЗМП. Это особенно важно в тех случаях, когда бурят в крепких породах и с самого начала необходимо создавать большие осевые нагрузки

3.Разработка параметров режима бурения.

Режимно-технологические карты. После завершения обработки материалов по пробуренным опорно-технологическим скважинам составляется типовая режимно-технологическая карта для бурения на данной площади.

Режимно-технологические карты, как правило, состоят из четырех частей: 1) режимной; 2) инструктивной; 3) оперативного графика; 4) общей части.

Режимная часть карты включает для каждого стратиграфического горизонта оптимальный режим бурения. В инструктивной части даются рекомендации по предотвращению возможных осложнений и наиболее эффективные меры по борьбе с ними. В режимной и инструктивной частях карты указываются пути увеличения механической скорости проходки скважины. Чтобы буровая бригада в процессе проходки скважины могла определять, как успешно осуществляется процесс бурения, строится оперативный график, в котором отражаются ожидаемая механическая скорость проходки и предполагаемые затраты времени на все операции по интервалам бурения. В общей части карты приводятся организационно-технические мероприятия, обеспечивающие предусмотренную в предыдущих частях карты технологию бурения и ожидаемые показатели проходки скважин.
