Шахтная разработка может вестись в двух модификациях: очистная шахтная – с подъемом углеводородонасыщенной породы на поверхность и шахтно-скважинная – с проводкой горных выработок в надпластовых породах и бурением из них кустов вертикальных и наклонных скважин на продуктивный пласт для сбора нефти уже в горных выработках. Очистной-шахтный способ.

Рис. 1 Роторный экскаватор Рис. 2 Шахтный метод разработки

(Рис. 2) применим лишь до глубин 200 метров, зато имеет более высокий коэффициент нефтеотдачи (до 45%) по сравнению со скважинными методами. Большой объем проходки по пустым породам снижает рентабельность метода, который в настоящее время экономически эффективен только при наличии в породе (кроме углеводородов) ещё и редких металлов. Шахтно-скважинный метод разработки применим на более значительных глубинах (до 400 метров), но имеет низкий коэффициент нефтеотдачи и требует большого количества бурения по пустым породам. Принцип шахтно-скважинного метода таков. Если горные выработки находятся ниже продуктивного нефтеносного горизонта, то из них бурятся небольшие дренажные скважины (причем бурение обычно 10–12 скважин), по которым нефть идет самотеком под действием гравитационного фактора и попадает в специальные канавки, находящиеся на дне горной выработки и имеющие небольшой уклон для стока в нефтехранилище. В случае, когда горные выработки находятся выше продуктивного горизонта, также бурят кустовые скважины, но нефть извлекается насосами. Вязкие нефти транспортируются по канавкам при помощи воды открытым способом ввиду почти полного отсутствия газообразных компонентов. Далее из нефтехранилища эта нефть подается на поверхность насосами.

Для повышения темпов добычи тяжелых нефтей и природных битумов и обеспечения полноты выработки запасов в шахтно-скважинном способе разработки используют паротепловое воздействие на пласт. Так называемый термошахтный метод применим на глубинах до 800 метров, имеет высокий коэффициент нефтеизвлечения (до 50%), однако более сложен в управлении, чем шахтный и шахтно-скважинный методы. Наиболее известным примером шахтно-скважинной разработки залежей тяжелых нефтей является разработка Ярегского месторождения.

Разработка Ярегского месторождения подразделена на три этапа: 1) опытный при эксплуатации скважин с поверхности, 2) шахтный способ разработки, 3) шахтный способ с применением теплового воздействия на пласт.

Эксплуатация скважин с поверхности привела к уровню нефтедобычи всего в 2%. Именно тогда возникла идея бурения шахтных скважин, оканчивающихся в системе галерей, расположенных в вышележащем горизонте.

Разработка шахтным способом осуществлялась по двум системам (Рис. 3): 1) ухтинской, при которой залежь дренировали весьма плотной сеткой вертикальных или слегка наклонных скважин (глубиной до 50 м), пробуренных из горной выработки вышележащего туффитового горизонта, находящейся выше продуктивного пласта на 25 метров и 2) уклонно-скважинной – с расположением галерей в верхней части пласта и разбуриванием шестигранников (площадью 8–12 га) в подстилающем горизонте пологими скважинами длиной до 200 м., которые отходят от них как спицы колеса от оси.

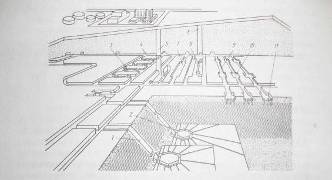

Рис. 3 Схема разработки шахтным способом Ярегского месторождения, включающая в себя ухтинскую и уклонно-скважинную системы

1 – система наклонных скважин; 2 – подземная часть скважины; 3 – насосная станция; 4 – подземная галерея для аэрации; 5 – основная скважина; 6 – скважина для аэрации; 7 – электрическое оборудование; 8 – хранение взрывчатых веществ; 9 – подземная галерея; 10 – камеры, в которые выходят устья скважин; 11 – система сгруппированных скважин

Такая двойная система скважин позволила увеличить коэффициент нефтеотдачи до 6%. Для его повышения было решено прибегнуть к паротепловому воздействию. Необходимо было найти «прорывную» технологию, обеспечивающую решение проблем. Такая технология была предложена, опробована и после проведения большого объема опытных работ по тепловому воздействию на продуктивный пласт в условиях шахтной разработки, с 1972 года началось широкомасштабное внедрение «двухгоризонтной системы» термошахтного способа разработки (Рис. 4) на всех нефтешахтах.

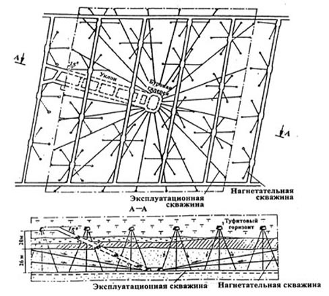

Рис. 4 Двухгоризонтная система разработки

В настоящее время продолжается поиск и совершенствование технологий добычи нефти на месторождении. Так с 1999 г., на нефтешахтах проводились опытно-промышленные работы по испытанию подземно-поверхностной технологии (рис. 5). За период испытания новой технологии получен достаточный материал для проведения анализа разработки и подтверждена методика расчета технологических показателей разработки по предложенному способу.

Данный метод позволил увеличить годовой объём добычи нефти в настоящее время до 690 тыс. тонн без существенной реконструкции мощностей, но с серьёзными отступлениями и не выполнением ОТМ, обеспечивающих заявленные преимущества данного способа, по отношению к существующим. (двухгоризонтная, одногоризонтная, панельная системы) и ту эффективность, ради которой эта технология внедряется.

В тот же период были начаты опытно-промышленные работы с применением поверхностных технологий, предложенной Л.М. Рузиным, на площадях ранее отработанных по уклонно-скваженной системе, шахтным способом на естественном режиме истощения. Технология предусматривала циклическую закачку пара (пароциклическую обработку) с переводом скважин в конце цикла закачки в режим эксплуатации. Опытные работы велись в границах шахтного поля 2 бис – ОПУ-99, на третий год разработки этого участка появились положительные контуры эффективности этой технологии, По предложениям специалистов института «РосНИПИтермнефть», руководитель Джалалов К.Э., в ходе ОПР в технологию вносятся корректировки, связанные с переводом контурного ряда скважин, после 3-й пароциклической обработки в режим постоянного нагнетания, то есть сочетание пароциклики с площадным вытеснением. К сожалению, «политические» мотивы не позволили продолжить ОПР и получить реальные результаты.

Начиная с 2004 года на одном их участков месторождения осуществляется адаптация к условиям Ярегского месторождения канадского способа разработки – термо-гравитационного дренирования, сущность которого заключается в разработке нефтяной залежи горизонтальными скважинами с поверхности.

Эффективность любой системы разработки определяется, безусловно, экономическими показателями – затратами на добычу нефти, темпами отбора и коэффициентом извлечения нефти (КИН).

«Холодные» способы добычи
