Механика грунтов
Строительная площадка №16

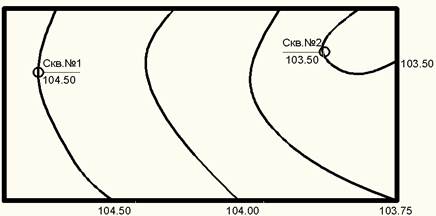

План М 1:1000
Таблица результатов определения физических характеристик грунта
|
Образец грунта |
Глубина взятия образца |
Гранулометрический состав |
Граница пластичности |
Уд. вес γs част. кН/м3 |
Уд. вес γ. кН/м3 |
Влажность, W, % |
Коэф. фильтрации К, см/сек |
Угол внут. трения γ, град |
Коэф. сжим. m, кПа |
Уд. сила сцеп. С, кПа | |||||
|
>2,0 |
2,0 0,5 |
0,5 0,25 |
0,25 0,10 |
<0,1 |
WL |
Wр | |||||||||
|
1 |
2,0 |
0 |
0 |
10,0 |
40,0 |
44,0 |
32 |
25 |
26,4 |
18,5 |
30,8 |
1,1· 10-5 |
14 |
5,1· 10-4 |
5,0 |
|
2 |
5,0 |
4,0 |
5,0 |
8,0 |
18,0 |
35,0 |
22 |
14 |
27,0 |
22,0 |
14,1 |
1,1· 10-5 |
21 |
0,8· 10-4 |
7,0 |
|
3 |
10,0 |
2,0 |
22,0 |
32,0 |
24,0 |
20,0 |
- |
- |
26,4 |
20,1 |
16,3 |
2,0· 10-5 |
36 |
0,6· 10-4 |
1,0 |
|
4 |
12,5 |
Скальный грунт Rсж = 25 МПа | |||||||||||||
Геологические разрезы по данным полевых визуальных наблюдений
Скважина №1 (104,50) Скважина №2 (103,50)
|
1 |
2 |
3 |
4 |
5 |
6 |
1 |
2 |
3 |
4 |
5 |
6 |
|
104,0 |
0,6 |
0,5 |
Почв. слой |
103,0 |
0,5 |
0,6 |
Почв. слой | ||||
|
102,0 100,6 |
2,5 4,0 |
3,5 |
У.Г.В. Супесь пластич. |
100,6 99,0 |
2,9 4,5 |
4,0 |
У.Г.В. Супесь пластич. | ||||
|
95,0 |
8,6 |
4,6 |
Сугл. тугопл. |
94,2 |
9,3 |
4,8 |
Сугл. тугопл. | ||||
|
92,4 |
12,1 |
3,5 |
Песок сред. крупн. |
91,4 |
12,1 |
2,8 |
Песок сред. крупн. | ||||
|
86,4 |
18,1 |
6,0 |
Скальн. грунт |
86,4 |
17,1 |
5,0 |
Скальн. грунт |
1. Абсолютн. отм. подошвы слоя 4. Скважина
2. Глубина подошвы слоя /в м/ 5.Условные обозначения грунта
3. Мощность слоя грунта /в м/ 6. Литологическое описание грунта
