ε0=ln+ S; S = C1 + C2 + C0, (2.4)

Рис.2.2.Двухзонная схема притока к несовершенной скважине при статическом равновесии границы раздела

Ф0, Фс, Фс' - потенциалы скорости фильтрации на соответственно условном контуре питания радиуса R0, контуре скважины радиусом гс, условном контуре внутренней зоны притока радиусом R0' =h0; У1, У2 - расстояние от точки конуса с координатами (R0,h) до соответственно вершины конуса и ВНК; Z0 - ордината вершины конуса; b - величина вскрытия пласта

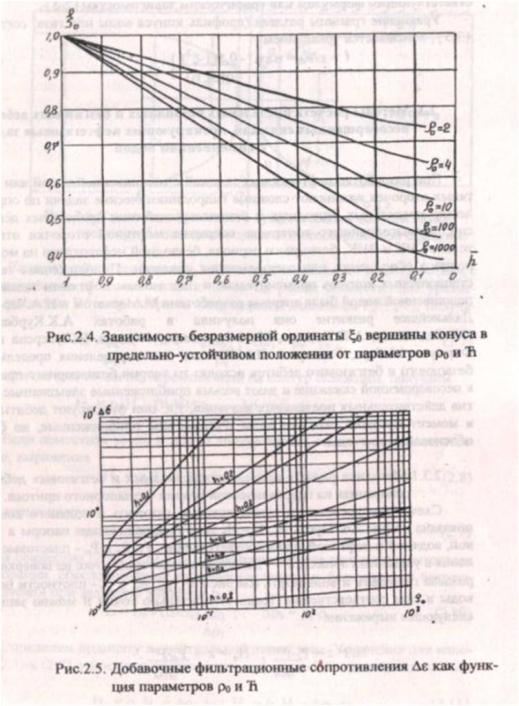

Описание: C:\My Documents\Мои рисунки\Новый рисунок (2).jpg

где С1 С2 и Со - добавочные фильтрационные сопротивления, обусловленные различными видами несовершенства скважины и определяемые по соответствующим формулам или графическим зависимостям [ 2-5 ].

Уравнение границы раздела (профиль конуса воды или газа) согласно [ 3,5 ], описывается уравнением

ř = r/R0 = ехр[] . (2.5)

2.3 Методы расчета предельных безводных и безгазовых дебитов несовершенных скважин, дренирующих нефтегазовые залежи с подошвенной водой

При разработке нефтегазовых залежей с подошвенной водой или нефтяных оторочек возникают сложные гидродинамические задачи по определению предельных безводных и безгазовых дебитов, предельных депрессий, наивыгоднейшего интервала вскрытия нефтяной оторочки относительно ГНК и ВНК, безводного периода, безводной нефтеотдачи на момент полного обводнения или загазовывания скважин. Приближенная теория стационарных конусов применительно к подгазовым нефтяным залежам с подошвенной водой была впервые разработана М.Маскетом и И. А.Чарным. Дальнейшее развитие она получила в работах А.К.Курбанова, П.Б.Садчикова, А.П.Телкова, Ю.И.Стклянина, Р.Чанея, И.Лукерена и др. Формулы Мейера, Гардера и П.М.Шульги для определения предельного безводного и безгазового дебитов исходят из теории безнапорного притока к несовершенной скважине и дают весьма приближенные завышенные против действительных предельных значения, т.к. они фиксируют дебиты уже в момент прорыва газа или воды. Рассмотрим приближенные, но более обоснованные методы.

2.3.1 Методика расчета предельных безводных и безгазовых дебитов, основанная на гидравлической теории безнапорного притока

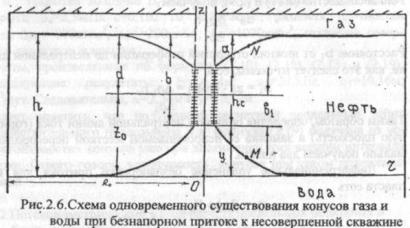

Схема одновременного существования газового и водяного конусов показана на рис.2.6. Пусть Нr, Нв, Нн есть гидравлические напоры в газовой, водяной и нефтяной зонах соответственно. Рr, Рв и Рн - пластовые давления в указанных зонах, а Р' - давление в некоторой точке на поверхности раздела газ-нефть и вода-нефть (см.рис.2.6), ρн, ρв, и ρr- плотности нефти, воды и газа соответственно. Тогда относительно точки N можно записать следующее выражение

Hr= ; HH=. (2.6)

Если эту точку переместить на контур скважины, то в соответствии с обозначениями на схеме имеем z=(h-b)+hc. Решая совместно два уравнения, исключая Р1 и пренебрегая капиллярным давлением РК=РН-РГ, получаем

HH = + (h - b+he); Δρ1 = ρH - ρr . (2.7)

Аналогично для точки М, перемещенной на контур скважины, получаем

Нв = - (h-b) ; Δρ2 = ρв – ρн

Если поместить точки N и М на контур пласта, то получаем, соответственно, выражения

Нн = + ; Hн = (2.8)

из которых следует

Нгρв = Нвρв – hΔρ1 (2.9)

Решая совместно (2.7), (2.8) и (2.9), находим нижнее положение интервала перфорации, обеспечивающее критическое значение безводного и безгазового дебита при заданном значении hc

b = h0 - (h-hc) ; Δρ3 = ρв-ρr. (2.10)

Определим ординату z0 нейтральной линии тока. Уравнения для напоров (2.7) и (2.8) относительно плоскости z0 (см.рис.2.6) записываются в виде:

Hн = + ; Нн = - (2.11)

Решая совместно (2.11) и (2.9), получаем

z0 = . (2.12)

Расстояние bi от нижних отверстий перфорации до нейтральной линии тока, как это следует из схемы, есгь

b1 = z0-(h - b) =. (2.13)

Таким образом, определив ординату нейтральной линии тока (горизонтальную плоскость) и заменив ее непроницаемой жесткой перегородкой, формально получаем два пласта.

Дифференциальное уравнение безнапорного притока для верхнего пласта есть

Q1 = . (2.14)

Разделяя переменные и интегрируя (2.14) в пределах по r от rс до R0 и по z от z2 до z1, где

z1 = h-z0;

z2 = hc-(2.15)

получаем

Q1 (h2-hc2)(l- )2 . (2.16)

Интегрируя уравнение для нижнего пласта, получаем

Q2=r(z0-z); (2.17)

в пределах по r от r0 до R0 и по z от z1 = z0-a до z2, получаем

Q2 = . (2.18)

Суммарный критический дебит Q=Q1+Q2 определится формулой

Q = , [Δρ1 (1 – )2 + Δρ2()2] (2.19)

Здесь принимаются следующие размерности:

[Кг]=м2; [h]=м; [Δρ]=кг/м3; [μ]=; [Q]=m3/c.

Пример 1. Рассчитать интервал перфорации, положение нейтральной линии тока и предельный безводный и безгазовый дебит скважины, дренирующей нефтяную оторочку при следующих исходных данных:
