1. Описательная часть

Колонна бурильных труб (КБТ) предназначена для соединения породоразрушающего инструмента (ПРИ), работающего на забое скважины с буровым станком, смонтированным на поверхности, и передает на ПРИ осевое усилие и крутящий момент и выполняет ряд других функций. По бурильным трубам в скважину поступает буровой и при необходимости, тампонажный растворы.

По заданию дан типоразмер бурильных труб ТБСУ–85. Трубы изготавливаются из стали марки Д16Т с поверхностной закалкой ТВЧ и по согласованию с заказчиком из углеродистой стали марки 45 группы прочности Д. Замковые соединения изготавливают из стали 40ХМ, толщина стенок труб от 3,5 до 6 мм (трубы диаметром 43 и 55). В работе была выбрана сталь марки 36X2C.

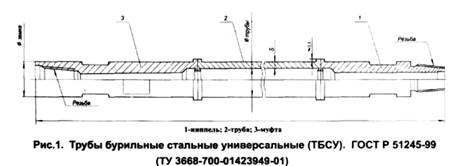

Трубы бурильные стальные универсальные с приварными замками (ТБСУ) применяются при поисках и разведке на твердые полезные ископаемые и воду для бурения скважин колонковым и бескерновым способом твердосплавными и алмазными коронками, долотами всех видов, в том числе с применением забойных гидро- и пневмоударников; при инженерно-геологических изысканиях; ремонте нефтяных и газовых скважин; для вращательного бурения дегазационных и технологических скважин при подземной разработке пластов горных пород; в строительстве.

ТБСУ с приваренными замками созданы взамен стальных труб муфтово-замкового (СБТМ) и труб ниппельного (СБТН) соединений и сочетают в себе преимущество первых (замковая резьба) и вторых (гладкая снаружи колонна).

Таблица 1. Техническая характеристика бурильных труб ТБСУ–85

Типоразмер БТ

Диаметр БТ, мм

t, мм

D',мм

q', кг/м

E , Па

D

d

ТБСУ-85

85

76

4,5

85,5

13,82

2·1011

D и d – наружный и внутренний диаметр гладкой части бурильной трубы, мм;

t – толщина стенки, мм;

D' – наружный диаметр соединений БТ, мм;

q' – линейная плотность бурильных труб с учётом высадок и резьбовых соединений, кг/м3;

E – модуль продольной упругости материала БТ (для стали);

2. Расчетная часть

Определение положения «нулевого» сечения КБТ

«Нулевым сечением (сечение 0-0) называется расстояние от забоя скважины до точки на КБТ, где нормальные (осевые) напряжения равны нулю (σр=σсж=0), и определяется длиной сжатой части КБТ

ZО-О =,

где С – осевая нагрузка на ПРИ, С=25000Н;

2 – коэффициент, учитывающий плотность БР и материала БТ

2 =м,

где –плотность бурового раствора (БР), кг/м3 , кг/м3;

плотность материала бурильных труб, кг/м3 , кг/м3;

2=1-1200/7800=0,85;

3 – коэффициент, учитывающий искривление скважины в вертикальной плоскости н=90˚-80˚=10˚; к=н +I·L, где I – интенсивность искривления скважины, 0/м I = 0,02; L – глубина скважины, м L = 50; к=10+0,02·50 = 11,0˚;

ср=(н +к)/2= (10˚+11,0˚)/2= 10,50˚;

  cos ср= cos10,50=0,98;

q'- линейная плотность бурильных труб с учётом высадок и резьбовых соединений, q'=7,47 кг/м3;

g- ускорение свободного падения, g=9,8 м/с²;

ZО-О =25000/(0,85·0,98·7,47·9,8)=410,67м;

«Нулевое» сечение находится выше устья скважины и ZO–O > L, и бурение производится дополнительной нагрузкой.

При бурении с дополнительной нагрузкой:

- для сечения 1 – 1 (устье скважины) Z1= Zо-о  L, м;

- для сечения 2 – 2 (забой скважины) Z1 = Zо-о, м.

Бурение с дополнительной нагрузкой КБТ

Участок 1-1 (устье скважины)

Этот участок является наиболее опасным и здесь КБТ испытывает напряжения сжатия, изгиба и кручения.

Напряжение сжатия равно

сж = , Па

где Pдоп – дополнительное усилие, создаваемое механизмом подачи бурового станка, для получения необходимой осевой нагрузки на ПРИ, Н; F– площадь сечения гладкой части БТ, м2.

Дополнительное усилие, создаваемое механизмом подачи бурового станка, равно Рдоп = С  G·g, Н

где С – данная по заданию осевая нагрузка на ПРИ, 25000Н; G – масса КБТ, G = α2·α3·q'·L, G = 0,85·0,98·7,47·50=310,59 кг

Рдоп=25000 – 310,59·9,8= 21956,17 H;

Площадь сечения гладкой части бурильной трубы определяется по формуле

F=0,785·(D2–d2), м2

где D и d – наружный и внутренний диаметр гладкой части бурильной трубы, м берём из таблицы 1.

F=0,785·(0,0552–0,0462)= 7,14·10-4 м2;

сж = 21956,17/7,14·10-4 =30769689,74 Па = 30,76 Мпа;

Напряжение изгиба равно

из= из'+из'', Па

где из'– напряжение изгиба от действия, возникших при вращении КБТ в скважине, центробежных сил, Па; из''–дополнительное напряжение изгиба, возникающее при интенсивном искривлении скважины (при J > 0,04º/м) в результате повышенного трения КБТ о стенки скважины, Па.

Изгибающие напряжения (из'), возникающие во вращающейся КБТ, определяются по формуле

из'

где из' – напряжение изгиба в расчетном участке КБТ, Па; E – модуль продольной упругости материала БТ (для стали 2·1011Па); I0 — это осевой момент инерции площади попересного сечения трубы, м4; f – стрела прогиба КБТ и равна:

f = = (0,102-0,056)/2=0,023 м;

где Dс = Dпри·R=0,093·1,1=0,102 м – диаметр скважины, где R=1,1(для долота); Dпри=0,093м и D'=0,056– наружный диаметр соединений БТ, м (берется из технической характеристики бурильных труб).

I0 = == 4,17·10-6 м4;

где D и d – наружный и внутренний диаметр гладкой части бурильной трубы, м берутся из технической характеристики бурильных труб ТБСУ-55.
