Проект проведения подземной горной выработки

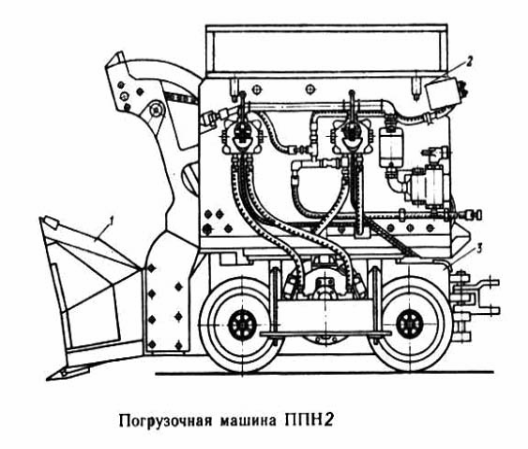

Погрузка породы будет производится породопогрузочной машиной ковшового типа ППН-2
Техническая характеристика породопогрузочной машины ППН – 2
|
Техническая производительность |
м3/мин |
1,2 |
|
Вместимость ковша |
м3 |
0,32 |
|
Мощность двигателя |
кВт |
26,5 |
|
Фронт погрузки |
м |
2,5 |
|
Колея |
мм |
600 |
|
Габариты: |
мм | |
|
ширина с подножкой |
1320 | |
|
высота рабочая |
2350 | |
|
высота в транспортном положении |
1600 | |
|
длина с опущенным ковшом |
2550 | |
|
длина с поднятым ковшом |
1730 | |
|
Скорость |
м/с |
1,8 |
|
Масса машины |
тонн |
4,7 |
Отбитая горная масса грузится в вагонетки типа ВГ-1,2. Учитывая длину выработки и количество рельсовых путей, для обмена гружёных вагонеток на порожние будем использовать накладную разминовку.

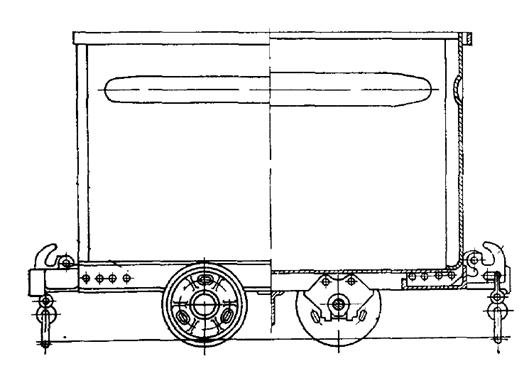

Техническая характеристика рудничной вагонетки ВГ – 1,2
|
Вместимость кузова, м3 |
1,2 |
|
Колея , мм |
600 |
|
Жёсткая база, мм |
600 |
|
Габариты: мм | |
|
· длина |
1850 |
|
· ширина |
1000 |
|
· высота |
1300 |
|
Тип сцепки |
Крюковая вращающаяся подрессоренная |
|
Диаметр колеса, мм |
350 |
|
Масса порожней вагонетки, кг |
531 |
Для откатки породы принимаем аккумуляторный электровоз 4,5АРП-2М
Техническая характеристика электровоза 4,5АРП-2М
|
Масса |
т |
4,5 |
|
Сцепной вес |
кН |
45 |
|
Ширина колеи |
мм |
600 |
|
Двигатель: | ||
|
тип |
ЭДР-6 | |
|
число |
шт |
2 |
|
мощность |
кВт |
2х6 |
|
напряжение |
В |
80 |
|
ток |
А |
45; 105 |
|
Тяговое усилие при часовом режиме |
кН |
2,1; 7,1 |
|
Скорость движения |
км/час |
10,2; 6,4 |
|
Жёсткая база |
м |
0,8 |
|
Размеры: |
мм | |
|
длина по буферам |
3300 | |
|
ширина |
1000 | |
|
высота |
1300 | |
|
Тип аккумуляторной батареи |
66ТНЖ-500 |
Тип рельса определяется округлённой до целого значения массой 1м рельса. Промышленностью выпускаются рельсы с массой от 8 до 75кг. Для откатки вагонеток вместимостью до 2 м3 применяются рельсы типа Р24.
Техническая характеристика рельсов Р24
|
Высота |
мм |
107 |
|
Ширина подошвы |
мм |
92 |
|
Ширина головки |
мм |
51 |
|
Толщина шейки |
мм |
10,5 |
|
Теоретическая масса 1 метра |
кг |
24,14 |
|
Площадь поперечного сечения |
см2 |
30,75 |
|
Длина рельса |
м |
6; 8; 12 |
|
Масса 1 метра |
кг |
24,10 |
