Производится расчет:

Интервал 0- 50м: можно не просчитывать

интервал 0-715 м:

интервал 715-1830 м:

интервал 1830-2560 м:

В результате расчетов частоты вращения долота установлено, что для бурения проектной скважины целесообразно применение роторно-турбинного способа бурения

2.4 Проектирование режима бурения по интервалам.

2.4.1 Расчет осевой нагрузки на долото

Величина осевой нагрузки на долото определяется из условия объемного разрушения пород на забое скважины. В расчете используются значения твердости горных пород по штампу :

Gд=Рш Fк (2.23)

где: Gд – осевая нагрузка на долото, кН;

Рш твердость пород по тпампу, Мпа;

Fк – площадь контакта вооружения долота с забоем, м2

Fк = 0,4 b3 ∑ li (2.24)

где: ∑ li – сумма длинн зубцов находящихся в одновременном контакте с забоем, м.

Максимально допустимые значения осевой нагрузки на долото по интервалам условно одинаковой буримости:

интервал 0-715 м:

интервал 715-1830 м:

интервал 1830-2560 м:

Расчетные значения G не превышают допустимую нагрузку на рекомендуемые типоразмеры долот.

2.4.2 Проектирование расхода бурового раствора

Минимальное значение расхода бурового раствора (Qmin) необходимой для очистки забоя скважины от шлама определяется по формуле:.

Qmin = 0 .785 Vк (Дс2 – dн2) 103 (25)

где Vк – средняя скорость течения глинистого раствора в затрубе, м/с

Vк= 1,25 Vв (26)

где: Vв – скорость витания частиц шлака в кольцнвом пространстве. м/с.

Vк= 1,25 Vв (26)

где: Vв – скорость витания частиц шлака в кольцевом пространстве. м/с.

(27)

где: R –постоянная Реттинчера, R=5,72 м/с при Rе >60;

d4 – диаметр частиц шлака, м;

- плотность горной породы (п.2.5), кг/м3;

- плотность бурового раствора (п.2.5), кг/м3;

дс – диаметр скважины, м;

dн – минимальный наружный диаметр бурильной колонны,м;

(28)

где: Re – критерий Рейнольда;

P-пластическая вязкость раствора, Па-С

P=(0,004-0,005) Р (29)

где: Р –динамическое напряжение сдвига, Па

Р= 0,0085-7 (30)

Расчет минимального расхода бурового раствора по формулам

Интервал 0-50м: P=1,87 Па; PY= 0,0035 ПаС

интервал 0-715 м: Р=0,0085 1173 – 7 =2,97 Па

P=0,0045 2,97 = 0,0134 ПаС

Vк =1,25 0,66 = 0,83 м/с

715-1830м Qmin =0.785 0.83 (0.3102 – 0.1272) 103 = 52.0 л/с

Технологический необходимый расход бурового раствора определяется по формуле:

(31)

где: QТН – технологически необходимая величина расхода для обеспечения процесса углубления скважины, л/с;

Рmax – максимально допустимое давление на выкиде буровых насосов, Мпа;

РДТ –технологически необходимая величина перепада на долоте, Мпа:

РR - гидроимпульсное давление 2-3 Мпа;

- плотность промывочной жидкости внутри бурильной колонны и в заколонном пространстве, кг/м3;

аi – коэффициент гидросопротивления независящий от глубины скважины м-4;

l1, l2 – длины секций бурильной колонны с разными диаметрами и толщиной стенок, м;

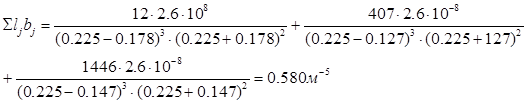

bi, bj – коэффициент гидросопротивления зависящий от длины м-5

аi=amc+aМ+ав+аТВ (32)

где: amc,aМ,ав,аТВ учитывает соответственно сопротивления в монифольте, в стояке, вертлюге, ведущей трубе, м-4 \9, приложение1\.

(33)

где: dВ – внутренний диаметр труб.скважины секции,м.

(34)

где: Дс – диаметр скважины с учетом увеличения,м

(35)

где: ДД – диаметр долота, м. интервал 1830-2560 м:

Результаты расчетов сведены в таблицу 21. Расход промывочной жидкости при нормальных условиях бурения должен соответствовать выражению.

QТН > Q > Qmin (36)

Таблица 21 - Расход промывочной жидкости по интервалам

Интервал, м

QТН, л\с

Q, л\с

Qmin, л\с

0-50

52,0

42,0



0-715

40,0

55,0

52,0

715-1830

36,0

32,0

20,0

1830-2560

36,0

32,0

19,0

2.4.3 Расчет частоты вращения долота

Частота вращения долота определяется при выполнении условия обеспечения необходимого времени контакта вооружения долота с забоем \9\:
