6. Глубина отклонения — глубина в вертикальном стволе скважины, на которой начинается отклонение от вертикали.

Рис. 8.9. Наклонная скважина:

а — пространственный вид; /, 3 — вертикальная (hв) и горизонтальная (hr ) проекции, 2 — положение устья скважины; б, в — вертикальный и горизонтальный профили; О — точка ствола, с которой отклоняют скважину; К — конечная точка бурения; а — угол наклона скважины; А — азимут; h — фактическая глубина скважины

ТИПЫ НАПРАВЛЕННЫХ СКВАЖИН

Существуют три типа направленных скважин (рис. 8.10).

Тип I. Наклонная скважина этого типа отклоняется на ма­лой глубине и угол искривления поддерживается до тех пор, пока не начнется разбуривание намеченной зоны (рис. 8.10, а). Скважины I типа используют для бурения на умеренные глу­бины, для эксплуатации одного продуктивного горизонта, при отсутствии необходимости спуска промежуточной колонны, при бурении на большую глубину, при значительном горизонталь­ном смещении.

Тип II. Так называют скважины S-образной формы (рис. 8.10, б). Скважину отклоняют на малой глубине до тех пор, пока не будет достигнуто максимально необходимое отклоне­ние. Затем направление оси скважины поддерживается постоян­ным, а затем отклонение снижается и скважина приводится к вертикали. Этот тип скважин используют при одновременной совместной эксплуатации нескольких продуктивных горизонтов и бурении разгрузочных скважин. Такие скважины требуют тщательного контроля при бурении.

Тип III. Этот тип подобен типу I за исключением того, что скважину отклоняют на большей глубине, чтобы избежать, на­пример, соляной купол. Скважины такого типа используют при зарезке нового ствола и в разведочном бурении (рис. 8.10, в).

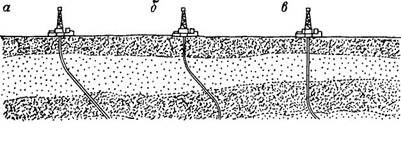

Рис. 8.10. Типы наклонных скважин.

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ИСКРИВЛЕНИЯ СКВАЖИНЫ

Вертикальные и наклонные скважины подвергаются глубин­ным измерениям из следующих соображений:

для контроля углубления скважины (фактические данные кривизны скважины используют для графического построения направления скважины и последующего сопоставления с пла­нируемым направлением; отклонение ствола можно скорректи­ровать и привести скважину к нужному направлению);

для предотвращения пересечения данной скважины с сосед­ними, что может произойти при бурении с морского основания;

с целью определения ориентирования, необходимого для раз­мещения отклоняющих инструментов;

для установления точного местоположения забоя по верти­кали, углу искривления, отклонению на север и восток, что может потребоваться в случае открытого фонтанирования, когда необходима разгрузочная скважина для глушения выброса;

для расчета интенсивности искривления ствола сква­жины.

Применяют несколько типов приборов для измерения кри­визны ствола скважины: магнитные приборы одно- и многото­чечного действия и гироскопы. Приборы для измерения кри­визны ствола скважины могут быть сброшены с устья, т. е. бро­сового типа (за исключением гироскопа), или спущены на стальном кабеле для установки в немагнитной УБТ, обычно из сплава К-Монель.
