Рис. 4

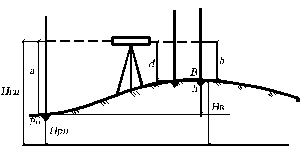

Задней является точка с известной высотой. Отсчеты снимаем по красной и черной сторонам рейки. Превышение вычисляем дважды, разница между красным и черным превышением не больше ± 5 мм. Вычисляем среднее превышение, через которое определяем абсолютную высоту точки В:

HB = Hpп + hcp.

На этой стоянке вычисляем также горизонт инструмента Hги = Нpп + a и определяем высоту промежуточной точки Д:

НД = Нги - d ,

где d – отсчет по рейке, установленной над точкой Д.

Все полученные результаты заносим в таблицу – журнал технического нивелирования.

5. Нивелирование «вперед». Выполняем между теми же точками А и В (рис. 5). Высота точки А, являющейся репером, равна 120,10 мм, над ней устанавливаем нивелир и приводим в рабочее положение. Измеряем высоту инструмента i – расстояние от поверхности земли до центра окуляра. Зрительную трубу нивелира визируем на рейку, установленную над точкой В, и снимаем отсчет. Превышение определяем как разницу h = i – b.

Рис. 5

H=120,10 м

i=1,54 м

b=2350

h = i – b=1,54-2,35=-0,81 (м)

Н= H+ h=120,10-0,81 =119,29 (м)

Н= H+ i=120,10+1,54 =121,64 (м)

6. Определение расстояния по нитяному дальномеру нивелира. Расстояние измеряем между теми же точками А и В. Нивелир, установленный над точкой А, визируем на рейку В и снимаем два отсчета по дальномерным штрихам (рис. 6). Затем вычисляем расстояние

Д = К n,

где К – коэффициент нитяного дальномера, равный 100; n – разница отсчетов, снятых по дальномерным штрихам сетки нитей инструмента.

Рис. 6

Наши расчёты:

В=2377

Н=2238 Д=100*(2377-2238)=13900(мм)=13,9(м)

Поверки теодолита

Чтобы обеспечить ожидаемую точность измерения углов, теодолит должен удовлетворять ряду физических, механических и геометрических условий. Наибольшее значение при измерении углов имеет соблюдение геометрических условий, потому что они быстрее всего подвержены изменениям в процессе работы и при транспортировке прибора. В связи с этим требуется систематически выполнять поверки теодолита.

Каждая поверка состоит из двух частей:

1) выявления нарушения или соблюдения данного геометрического условия;

2) исправления положения соответствующей части прибора для устранения нарушения поверяемого условия.

1. Ось цилиндрического уровня U - U1 должна быть перпендикулярна к вертикальной оси прибор I – I1. Поворотом верхней части теодолита устанавливаем ось уровня в направлении двух любых подъемных винтов подставки и, вращая их в противоположные стороны, приводим пузырек уровня в нуль-пункт. Затем поворачиваем верхнюю часть прибора на 90°, ориентируя ось уровня по направлению третьего подъемного винта, и вращением этого винта вновь приводим пузырек цилиндрического уровня в нуль-пункт. После этого поворачиваем верхнюю часть теодолита на 180°. Условие поверки выполняется, если пузырек уровня смещается от нуль-пункта не более чем на 1 деление ампулы. Выполнив последовательно все пункты, мы привели пузырек уровня в нуль-пункт. Затем поверку повторили. Отклонение пузырька оказалось допустимым.

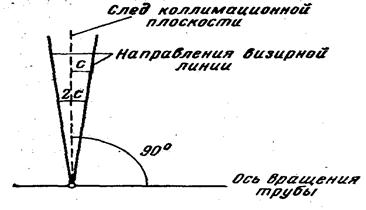

2. Визирная ось зрительной трубы V-V1 должна быть перпендикулярна к оси вращения трубы H - H1 (рис. 2). Методика поверки зависит от особенностей отсчетной системы прибора. Теодолит с односторонним отсчетным устройством (мы используем теодолит ТЗО) устанавливаем по цилиндрическому уровню. Зрительную трубу переводим в положение КП (вертикальный круг справа от окуляра) и визируем на удаленную, четко видимую точку (угол дверного проёма), расположенную приблизительно в горизонтальном направлении. Наведя вертикальную нить на изображение точки, берем отсчет П1 по горизонтальному кругу. Отпустив закрепительный винт, переводим трубу через зенит. Освободив алидаду, наводим трубу на ту же точку и при втором положении вертикального круга КЛ (круг слева) берем отсчет Л1 по горизонтальному кругу. Отпустив закрепительный винт подставки теодолита, поворачиваем его верхнюю часть вместе с лимбом на 180°. После этого повторяем указанные наведения и берем новые отсчеты П2 и Л2. Вычисляем угловую величину с неперпендикулярности осей. Угол с называют коллимационной погрешностью

Допустимое значение с равно 2' для теодолита ТЗО.

Рис. 2

Наши отсчёты:

П=46°22’

Л=46°34’

П=226°23’

Л=226°23’

= -0,050°03’

3. Место нуля вертикального круга должно быть постоянным и равным или близким к нулю. В теодолите ТЗО сначала приводим в нуль-пункт пузырек цилиндрического уровня. Затем визируем зрительной трубой на удаленную четко видимую точку (угол дверного проёма), совмещаем с ее изображением среднюю горизонтальную нить сетки. Берем отсчет по вертикальному кругу. После этого переводим зрительную трубу через зенит, проверяем положение пузырька цилиндрического уровня, визируем на ту же точку и берем второй отсчет по вертикальному кругу. Место нуля вычисляем по формуле
