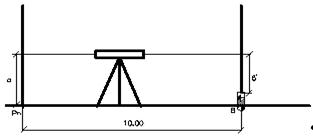

Рис. 16

Нивелированием «из середины» снимают отсчет а, вычисляют горизонт инструмента и отсчет по рейке в=1.532(м):

Нги = Нрп + а=120.50+1.530=122.030,(м)

В = Нги – Нв= 122.030-120.770=1.26.(м).

Затем рейку ставят на колышек и снимают отсчет в´. Он должен быть меньше вычисленного значения. Колышки забивают слабыми ударами до тех пор, пока отсчет в´ не будет равен вычисленному значению в.

3) Построение линии заданного уклона

Задача также решается на ровном участке местности. Направление построения задается преподавателем, он же определяет положение репера, высота которого равна 121,15 м. Требуется построить линию с уклоном I = 0,015 (15 ‰).

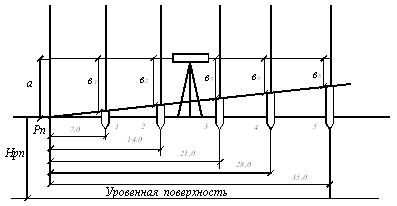

Рис. 17

Направление створа задается теодолитом, с его помощью устанавливают колышки в точках 1, 2, 3, 4, 5, расстояние между которыми равно 7,0 м. Дальнейшее решение задачи сводится к построению ряда точек заданной высоты. Абсолютные высоты определяются через уклон:

Н1 = Нрп + id1=121.15+0.015*7=121.255(м),

Н2 = Нрп + id2=121.15+0.015*14=121.360(м),

Н3 = Нрп + id3=121.15+0.015*21=121.465(м),

Н4 = Нрп + id4=121.15+0.015*28=121.570(м),

Н5 = Нрп + id5=121.15+0.015*35=121.675(м)

Горизонт инструмента определяется по формуле

Нги = Нрп + а= 121.150+1.350=122.5(м).

Тогда отсчеты по рейкам будут равны:

в1 = Нги – Н1=122.5-121.255=1.245(м),

в2 = Нги – Н2=122.5-121.360=1.14(м),

в3 = Нги – Н3=122.5-121.465=1.035(м),

в4 = Нги – Н4=122.5-121.570=0.93(м),

в5 = Нги – Н5=122.5-121.675=0.825(м).
