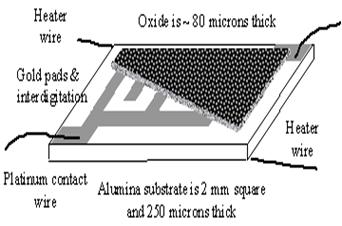

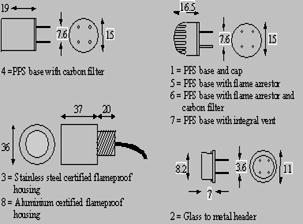

риложение 7. Описание и характеристики газового датчика RS 286-620

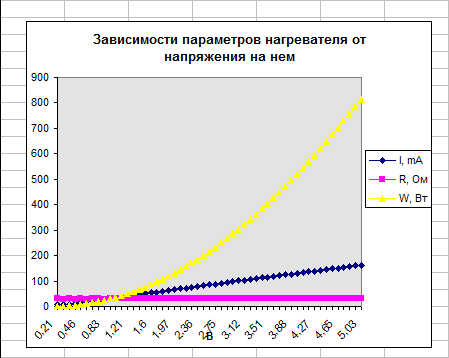

Характеристики датчика

Максимальное напряжение на нагревателе 5 В

Максимальное напряжение на сенсоре 5 В

Максимальная рассеиваемая нагревателем мощность 0,8 Вт

Максимальная температура нагревателя 300 оС

Сопротивление нагревателя при Т=20 оС 29,5 Ом

Сопротивление нагревателя при Т=300 оС 31,0 Ом

Время прогрева датчика от Т=20 оС до Т=300 оС 60 сек

.

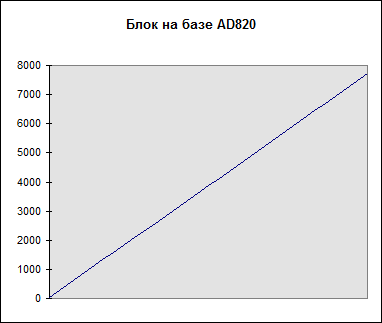

Приложение 8. Вольт-кодовая характеристика измерительного блока на базе ОУ AD820 .

Приложение 9. Описание и характеристики устройства отображения информации.

Точечно-матричный жидкокристаллический индикатор семейства LM44780 основные характеристики.

Тип индикатора пассивный, матричный.

Количество отображаемых символов/строк 20/2

Размеры знакоместа одного символа 5х7

Схема управления и регенерации встроенная

Управление 3-х разрядная линия

Количество генерируемых символов 208

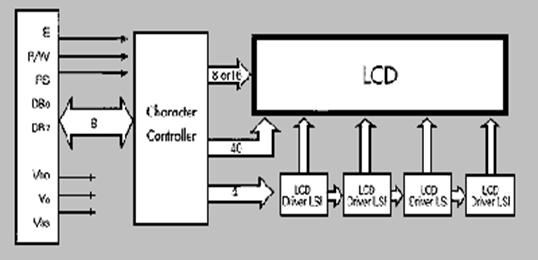

Структурная схема жидкокристаллического модуля семейства LM44780.

Структурная схема жидкокристаллического модуля семейства LM44780.

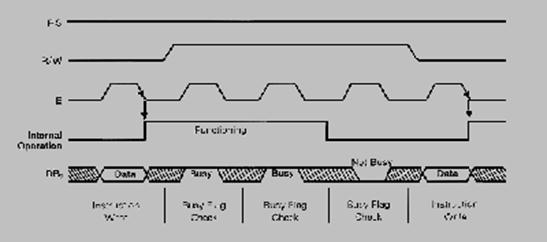

Схема обмена информацией с модулем LM44780.

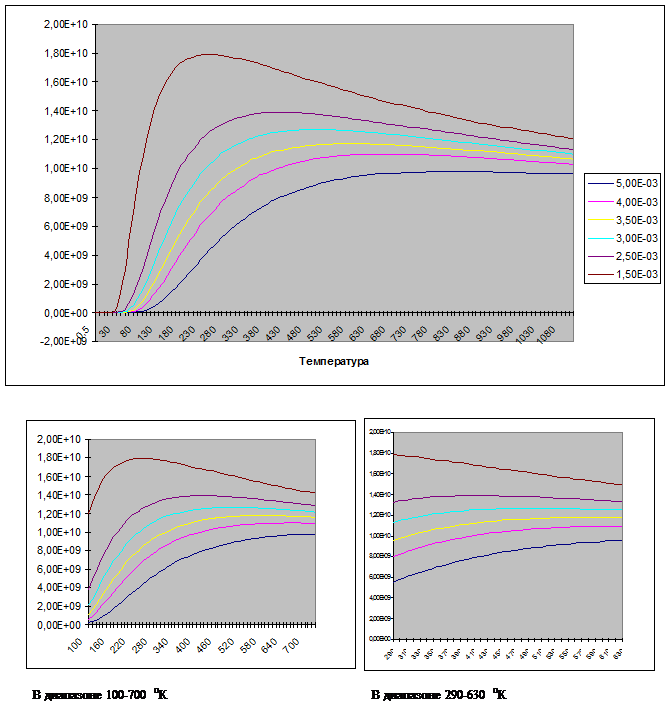

Приложение 10. Расчетные графики зависимости количества носителей заряда от температуры полупроводниковой пленки.

Ниже приведен график зависимости

График построен для Qa =15 кДж / кмоль; t0 = 1 с; Значение параметра E= F- Ed лежит в диапазоне от 1.5*10-3 до 5*10-3

Приложение 11. Эталонные термограммы и таблица взаимных корреляций для некоторых веществ.

Для настройки датчика используются тарированные газовые растворы паров различных веществ в воздухе. Первоначально испытания датчика проводились на 20 эталонных образцах.

1. Воздух

2. пары воды

3. хлороформ

4. четыреххлористый углерод

5. дихлорэтан

6. гексан

7. СГГ

8. Бензол

9. Толуол

10. Фенол

11. Формальдегид

12. Ацетон

13. спирт этиловый

14. аммиак

15. угарный газ

16. углекислый газ

17. уксусная к-та

18. метан

19. сероводород

20. озон

Графики термограмм для веществ, с которыми проводились измерения

пары воды

1,00



Хлороформ

0,88

1,00



Четыреххлористый углерод

0,77

0,91

1,00



Дихлорэтан

0,85

0,86

0,94

1,00



гексан

0,99

0,90

0,76

0,82

1,00



СГГ

0,91

0,67

0,49

0,68

0,91

1,00



бензол

0,97

0,93

0,86

0,88

0,98

0,83

1,00



толуол

0,94

0,93

0,91

0,95

0,95

0,81

0,98

1,00



фенол

0,94

0,87

0,67

0,70

0,97

0,87

0,94

0,87

1,00



Формальдегид

0,95

0,80

0,60

0,72

0,96

0,97

0,90

0,87

0,92

1,00



ацетон

0,88

0,97

0,82

0,80

0,91

0,73

0,92

0,91

0,89

0,86

1,00



спирт этиловый

0,70

0,43

0,18

0,38

0,71

0,91

0,60

0,56

0,70

0,86

0,56

1,00



аммиак

-0,73

-0,82

-0,59

-0,50

-0,79

-0,59

-0,79

-0,69

-0,90

-0,70

-0,83

-0,43

1,00



Углекислый газ

-0,72

-0,84

-0,59

-0,46

-0,76

-0,54

-0,75

-0,65

-0,85

-0,68

-0,84

-0,40

0,93

1,00



угарный газ

0,90

0,64

0,45

0,62

0,90

0,99

0,82

0,77

0,87

0,96

0,70

0,91

-0,61

-0,56

1,00



уксусная к-та

0,67

0,89

0,95

0,87

0,67

0,42

0,77

0,84

0,58

0,55

0,83

0,18

-0,52

-0,58

0,35

1,00



метан

0,96

0,93

0,77

0,78

0,98

0,84

0,97

0,92

0,99

0,92

0,94

0,64

-0,88

-0,86

0,84

0,68

1,00



Сероводород

0,84

0,98

0,85

0,76

0,88

0,62

0,91

0,87

0,89

0,76

0,96

0,39

-0,90

-0,91

0,61

0,82

0,94

1,00
