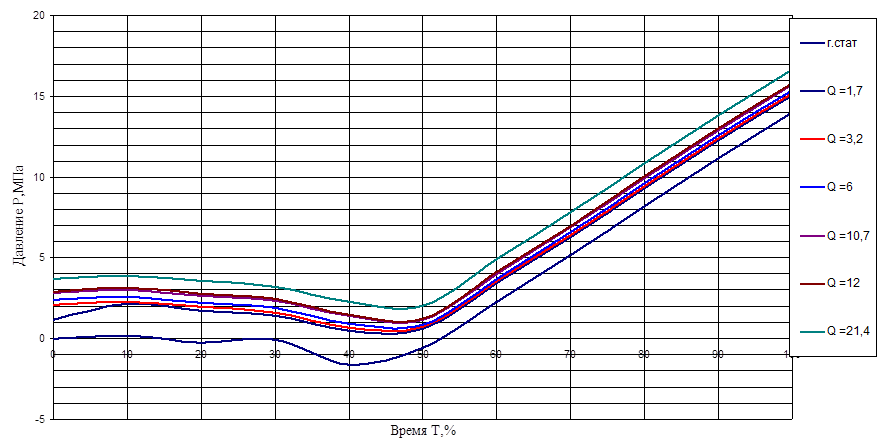

По результатам таблицы 9 построим график 5.

График 5.

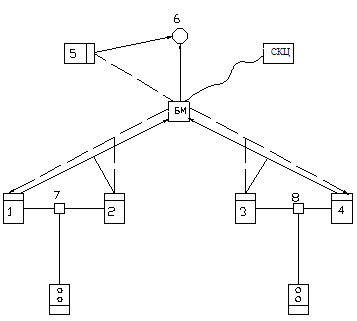

Необходимые для цементирования материалы, цемент (в бункерах смесительных машин) должны быть заблаговременно доставлены на буровую. До начала цементирования цементировочные агрегаты и смесительные машины, которые будут участвовать в операции, должны быть соединены с устьем скважины через цементировочную головку системой трубопроводов. Чтобы ускорить обвязку оборудования используют специальный гидравлический блок манифольда, на котором имеются два коллектора: напорный и раздаточный - для присоединения линии от цементировочных агрегатов, и комплект труб с быстросъемными соединениями. Перед началом цементирования руководитель работ указывает объемы, которые должны быть закачены, последовательность ввода агрегатов и смесительных машин в работу и т.д. На рисунке 2 указана схема обвязки оборудования при цементировании эксплуатационной колонны.

Рис. 2

Перед началом операции мерники цементировочных агрегатов 1,2,3,4, заполнены водой, а агрегата 5- продав очной жидкостью. Реагенты, которые требуются для обработки тампонажного раствора, предварительно растворяются в воде или уже перемешаны с сухим цементом.

На первом этапе цементирования насосы агрегатов 1 и 4 нагнетают воду в смесительные машины 7 и 8, куда одновременно поступает сухая смесь цемента из бункеров. Из смесителя тампонажный раствор поступает в напорный коллектор блока манифольдов (БМ), а потом и в цементировочную головку 6. Сразу же после закачки расчетного объема тампонажного раствора в эксплуатационную колонну краны на нижних боковых отводах цементировочной головки закрывают, а через верхний боковой отвод агрегатом 5 закачивают продавочную жидкость.

Одновременно промывают насосы, линии обвязки агрегатов и напорный коллектор от оставшегося тампонажного раствора, а мерники цементировочных агрегатов 1,2 заполняют продавочной жидкостью, которую подают насосы через раздаточный коллектор блока манифольдов. После промывки открывают краны на нижних отводах головки 6 и закачивают в колонну продавочную жидкость насосами агрегатов 1,2,3 через напорный коллектор блока манифольдов. Последние несколько м3 продавочной жидкости закачивают одним агрегатом, чтобы точно определить посадку продавочной пробки на кольцо-стоп.

За плотностью, объемом, давлением следят в станции контроля цементирования. После завершения всех работ скважину оставляют на ОЗЦ.

9 Освоение и испытание скважин

В 2001 году Мегионским укрупнённым управлением буровых работ было закончено строительством и передано заказчикам 103 скважины. Кроме того бригадами освоения было проведено 24 ремонта КРС и ПРС, из них по нефтяным скважинам 16 штук, по нагнетательным 8 штук. По способу эксплуатации скважины распределены следующим образом:

ЭЦН - 79 скважин (80,6 %),

ШГН - 10 скважин (10,2 %),

Фонтаном - 5 скважин (5%).

В последние годы на месторождениях Западной Сибири эффективное применение нашла технология освоения скважин, предусматривающая последовательное выполнение следующих видов операций: оборудование устья скважины фонтанной арматурой, спуск колонны НКТ в скважину, смена бурового раствора в скважине на техническую воду, опрессовка эксплуатационной колонны совместно с фонтанной арматурой, замена воды в скважине жидкостью глушения, спуск бурильного инструмента с винтовым забойным двигателем и шарошечным долотом, разбуривание остатков цемента, пробок и посадочного седла пакера для манжетного цементирования, раскрытие фильтров продолжением спуска бурильного инструмента до искусственного забоя скважины, спуск колонны НКТ, вызов притока методом свабирования, т.е. снижением уровня жидкости в скважине, дренирование пласта свабированием (при отсутствии фонтанного притока), гидродинамическое исследование пласта (снятие кривой восстановления давления КВД и КВУ) и оценка величины скин-эффекта, при наличии "загрязнения" глушение скважины, подъем колонны НКТ, спуск устройства УГИС (со струйным насосом) на колонне НКТ, обработка призабойной зоны пласта кислотным раствором, ПАВ или растворителем, дренирование пласта и ввод скважины в эксплуатацию (при получении фонтанного притока скважины может быть введена в эксплуатацию без подъема устройства УГИС на поверхность). При необходимости эксплуатации скважины с помощью погружного насоса ЭЦН, скважина вновь заполняется жидкостью глушения, а затем производится подъем УГИС на поверхность.

Как видно из вышеизложенного, на стадии освоения скважина несколько раз может быть заполнена жидкостью глушения. Поскольку в качестве жидкости глушения в Западной Сибири наиболее часто используется рассол NaCl, загрязненный механическими примесями (при поглощениях рассол загущают добавкой полиакриамида), вследствие чего существенно снижается продуктивность скважин, особое внимание должно быть уделено типу и составу предлагаемых к применению жидкостей глушения. Однако, наилучшим решением является использование клапанного устройства, с помощью которого ствол скважины в интервале залегания продуктивного пласта в период производства спускоподъемных операций отсекается от вышележащего столба жидкости в скважине. При отсутствии надежного в работе клапана-отсекателя следует стремиться к уменьшению количества операций по глушению скважины и применять при этом жидкость глушения, минимально вызывающую снижение нефтепроницаемости коллектора.

В целях исключения или уменьшения количества операций по глушению все работы по вызову притока, дренированию пласта, гидродинамическим исследованиям, обработке призабойной зоны и повторному дренированию пласта рекомендуется проводить через УГИС, спущенный в скважину сразу же после заканчивания строительства скважины. При этом работы по свабированию отпадают, так как вызов притока и дренирование пласта осуществляются с помощью струйного насоса.

По итогам работы МУУБР с поставленными задачами справился, средний дебит по сданным скважинам составил 59 м3 /сут при плановых показателях 45м3/сут.

10 Охрана труда

Охрана труда - это система правовых, санитарно-гигиенических и организационно- технических мероприятий целью которых является создание комфортных и безопасных условий труда.

Основные причины травм и несчастных случаев, встречающихся в УБР, можно подразделить на технические, организационные и санитарно-гигиенические.

К техническим причинам относят несовершенство или конструктивные недостатки оборудования, несовершенство технологического процесса, рабочего инструмента.

К организационным относят: неправильная организация рабочего места, его загроможденность посторонними предметами, нарушение инструкций, применение непригодного инструмента.

К санитарно-гигиеническим причинам относят: загрязненность производственной среды ядовитыми веществами, нерациональное освещение, шум, вибрация, метеорологические условия.
