Загрузочный и рабочий шнеки, а также лопастная мешалка приводятся в действие гидродвигателями при помощи масляного насоса 8. Все агрегаты установки управляются с пульта, размещенного в кабине автомобиля.

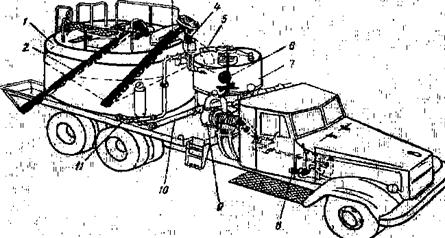

Песчано-жидкостная смесь с небольшой концентрацией песка приготавливается следующим образом. Жидкость через приемный коллектор 11 попадает в камеру гидравлического смещения 5, в которую из бункера 1 шнеком 3 подается сыпучий материал. Количество сыпучего материала регулируется частотой вращения рабочего шнека и заслонкой 4 при помощи поплавкового регулятора уровня 6 в зависимости от уровня смеси в смесителе 7. Избыточное количество сыпучего материала по отводящему патрубку поступает обратно в бункер. В камере гидравлического смешения 5 приготавливается раствор требуемой концентрации, который поступает в смеситель 7, где при помощи лопастной мешалки поддерживается равномерность концентрации песка. Из смесителя 7 раствор подается Песковым насосом 9 через раздаточный коллектор 10 к месту потребления.

При приготовлении песчано-жидкостной смеси с большой концентрацией сыпучего материала камера гидравлического смешения заменяется проходной трубой, а жидкость из коллектора 11 и сыпучий материал из бункера 1 поступают непосредственно в смеситель 7, через сменную трубу (указана пунктиром). Готовая смесь отбирается так же, как и в первом случае.

Рис. 4. Схема пескосмесительного агрегата

Емкость бункера 6,5 м3. Максимальная производительность рабочего шнека (по песку) 50 т/ч, максимальная грузоподъемная сила 90 кН, производительность загрузочного шнека 12-15 т/ч. Масса агрегата с грузом 23 000 кг, габаритные размеры 8700 х 2625 х 3600 мм. Пескосмесительный агрегат обслуживается одним шофером-мотористом. При проведении гидроразрыва пласта пескосмесительный агрегат с помощью гибких шлангов соединяется с автоцистернами и с насосными агрегатами. К агрегату 4ПА можно присоединить одновременно две автоцистерны и четыре насосных агрегата (по два с каждой стороны).

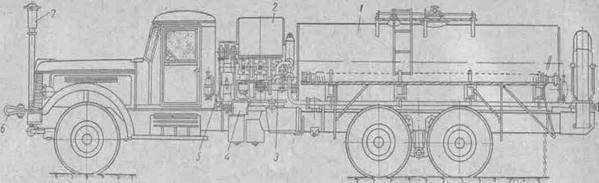

Автоцистерна 4ЦР предназначена для перевозки жидкости, используемой для гидравлического разрыва пласта, и подачи ее в пескосмесительный или насосный агрегат. Автоцистерна 4ЦР (рис. 5) смонтирована на шасси автомобиля КрАЗ-219 грузоподъемной силой 120 кН и состоит из цистерны 1, вертикального плунжерного насоса 2, системы обвязки насоса с арматурой 3, коробки отбора мощности 4, узла трансмиссии 5, узла жесткой буксировки б и искрогасителя 7.

Цистерна оборудована специальным устройством для подогрева жидкости паром. Для определения количества жидкости, отобранной из цистерны, внутри ее смонтирован поплавковый указатель уровня. Жидкость перекачивается из автоцистерны с помощью трехплунжерного вертикального насоса, имеющего производительность 16,7 л/с и максимальное давление 2,0 МПа.

Объем цистерны 9 м3. В зависимости от плотности жидкости в ней масса автоцистерны достигает 21435 кг. Габаритные размеры 10100 x 2700 х 2740 мм. Время подогрева жидкости от 20° до 50°С равно 2 ч. В настоящее время выпускают автоцистерны для жидкости разрыва емкостью 17 м3. под шифром ЦР-20, смонтирована цистерна на тягаче с прицепом. Кроме подогревательного устройства и вертикального насоса, автоцистерна снабжена центробежным. насосом производительностью по воде 100 л/с с максимально развиваемым давлением 0,2 МПа.

При гидравлическом разрыве пласта устье скважины оборудуют специальной арматурой типа 1АУ-700, которая крепится на резьбе к эксплуатационной колонне. Арматура рассчитана на работу с давлением 70 МПа и состоит из крестовины, устьевой головки, пробковых кранов, предохранительного клапана и прочих элементов обвязки.

Для регулирования работы всего комплекса оборудования и агрегата при гидравлическом разрыве пласта используется самоходный блок манифольда типа 1БМ-700, который состоит из напорного и раздаточного коллекторов, подъемной стрелы и комплекта 60-мм насосно-компрессорных труб с шарнирным и быстросборным соединениями. Все оборудование блока манифольда монтируется на шасси грузового автомобиля повышенной проходимости (ЗИЛ-157К).

Напорный коллектор состоит из клапанной коробки с шестью отводами для соединения с насосными агрегатами; центральной трубы с датчиком контрольно-измерительных приборов (манометра, плотномера и расходомера) для работы со станцией контроля и управления процессами, двух отводов для соединения с арматурой на устье скважины; пробковых кранов и предохранительного клапана. Раздаточный коллектор служит для распределения рабочих жидкостей (продавочного раствора, воды, песчано-жидкостной смеси и т. д.) насосным агрегатам.

Комплект 60-мм насосно-компрессорных труб употребляется для соединения напорного коллектора с устьем скважины и подвода к раздаточному коллектору продавочного раствора, воды и других жидкостей. Для механизации погрузки и выгрузки арматуры устья блока манифольда имеется поворотная стрела с ручным управлением.

Рис.5

6. РАСЧЁТ ГИДРАВЛИЧЕСКОГО РАЗРЫВА ПЛАСТА

1.Расчёт давления гидроразрыва пласта

Рразр = Рв.г. – Рпл + sр ;

где Рв.г. – вертикальное горное давление;

Рпл – пластовое давление;

sр – давление расслоения пород. Вертикальное горное давление Рв.г. – определяют по формуле:

Рв.г. = rпgН,

где Н – глубина залегания пласта;

rп = 2500 кг/м3 – средняя плотность вышележащих горных пород.

Рв.г. = 2500*9,81*2250 = 55,181 МПа

Если давление расслоения пород sр = 1,5 МПа, то давление разрыва пласта будет:

Рразр = 55,181 – 17 + 1,5 = 39,681 МПа.

Давление разрыва на забое можно определить приближенно по эмпирической формуле:

Рразр = 104 * НК,

где К = 1,5 – 2. Принимаем среднее значение К = 1,75. Тогда

Рразр = 104 * 2250*1,75 = 39,375 МПа.

2. Расчет рабочего устьевого давления гидроразрыва.

Допустимое устьевое давление ГРП определяется по формуле:

Рд.у = - rgH + Ртр,

где Dн2, DВ2 – наружный и внутренний диаметры обсадных труб, м

Dн = 0,173м DВ = 0,144 м; sтек = 650 МПа – предел текучести стали марки L; К = 1,5 – запас прочности, Ртр = потери напора на трение в трубах определяются по формуле Дарси-Вейсбаха:

Ртр =l

где l - коэффициент гидравлического сопротивления труб, определяется из соотношения l = 0,3164/Re0,5 для турбулентного или l = 64/Re для ламинарного режимов движения жидкости в трубе. Здесь Re (число Рейнольдса) – параметр, определяющий режим течения; при Re <2300 поток считается ламинарным, а при

Re >2300 турбулентным.

Re = ndrсм /mсм

где mсм – вязкость песчано-жидкостной смеси:

mсм=90*е3,18*0,091 = 120 мПа*с;

n - скорость движения жидкости по трубам, м/с определяется из выражения

n = Q/F

где Q – темп закачки жидкости гидроразрыва, м3/сут (0,015 м3/сут),
