Контроль: сумма красных чисел по каждого полигону должна быть точно равна единице. Красные числа выписать красным цветом под соответствующими табличками.

2.2.2.6.Распределяем невязки пропорционально красным числам соответствующих полигонов. Начинаем с полигона, имеющего наибольшую по абсолютной величине невязку, умножая, ее последовательно на красные числа звеньев данного полигона и вносим произведения в соответствующие таблички поправок со знаком невязки, с округлением до 0.1΄

2.2.2.7. Подсчитываем алгебраические суммы чисел, а таблицу поправок и записываем их над двойной чертой.

Подсчитываем поправки во внутренние углы каждого полигона по всем звеньям. Для внутренних звеньев сети поправки получаем так: изменяем знак суммы чисел внешней по отношению к полигону таблички и складываем с суммой чисел внутренней таблички того же знака. Для каждого внешнего звена сети поправка равна итогу внешней таблички с противоположным знаком. Все поправки на звенья записываем в скобках внутри полигона у соответствующих звеньев (см. рис. 7).

Контроль вычислений поправок: их сумма по каждому полигону должна быть равна невязке полигона с обратным знаком.

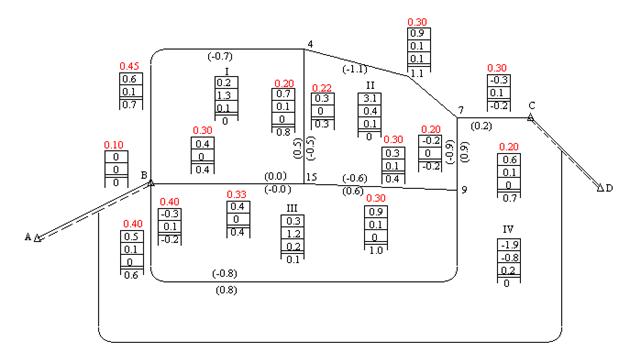

Рис.7 Схема уравновешивания

1757°49,8' 1032°35,1'

1757°48,1' 1032°33,1'

+1,7' +2,0'

3,3' 2,6'

1030°24,5' 407°25,6'

1030°25,1' 407°26,0'

-0,6' -0,4'

2,6' 1,7'

2.2.2.8. Распределение поправки звеньев на каждый угол.

Для этого поправку, приходящуюся на звено, делим на число направлений и полученную поправку направления вводим в углы при узловых точках, а в остальные углы – удвоенную поправку. Следовательно, каждый угол при узловой точке должен получить по две поправки, приходящиеся на этот угол от каждого направления обоих звеньев.

Поправки углов записываем под (или над) соответствующими углами непосредственно на схеме (рис.6). При узловых точках поправки от каждого звена записываем отдельно.

2.2.2.9. Выписываем в ведомость вычисления дирекционных углов со схематического чертежа измеренные углы и на нем соответствующие поправки. Подсчитываем допустимую невязку и сравниваем с ней полученную. Контроль: сумма поправок должна быть равна полученной невязке с противоположным знаком. Выписываем исправленные углы, подсчитываем для контроля их суммы и вычисляем дирекционные углы сторон всех ходов.

2.3 Уравновешивание системы полигонометрических ходов способом последовательных приближений

2.3.1 Задание

По данным, указанным на схеме полигонометрических ходов (рис. 8, 9), способом последовательных приближений произвести уравновешивание:

• дирекционных углов узловой линий;

• координат узловых точек.

В таблице 17 приведены по вариантам углы при точках № 1,12,16. Остальные углы принять такими же, как и на схеме (см. рис. 8).

Таблица 17

Значения углов № 1,12,16.

№№ варианта

Углы

1

12

16

24

140°00’48’’

125°34’36’’

150°06’51’’

Таблица 18

Суммы приращений координат по звеньям.

№№ варианта

Суммы приращений координат

Звено 1

Звено 2

Звено 3

Звено 4

Звено 5

Звено 6

24

+670,50

+954,10

+472,45

+2972,97

+595,90

+872,40

-1475,65

+253,55

-2568,70

-4242,67

+1002,95

-3225,53

2.3.2.2 Порядок уравновешивания.

2.3.2.1.Вычисление дирекционных углов.

2.3.2.1.1. На схематическом чертеже (см. рис. 8) у каждого звена выписываем в виде дроби: в числителе номер звена и сумму измеренных углов, в знаменателе - число углов (звеном называют часть хода, заключенного между угловыми линиями или между «твердой» и узловой линией).

2.3.2.1.2. По данным, представленным на чертеже, подсчитываем угловые невязки по ходам и замкнутому полигону и выписываем их на чертеж (см. рис. 8). Если угловые невязки не превышают допустимой, то продолжаем вычисление.

2.3.2.1.2. Заполняем ведомость вычисления дирекционных углов (таблица 19) в следующем порядке:

• выписываем исходные данные дирекционные углы «твердых» линий с чертежа сети;

• в графу 1 выписываем название узловых линий, для которых вычисляются дирекционные углы;

• в графу 2 выписываем наименование начальных (исходных) линий (твердых и узловых) звена, от которых можно вычислить искомые дирекционные углы, при этом в первую очередь выписываем наименование «твердых», исходных сторон;

• в графу 3 выписываем номера звеньев примыкающих к соответствующей узловой (искомой) линии, графы 4, 5 и 6 заполняем со схемы ходов в соответствии с их названием;

• вычисляем веса дирекционных углов по каждому звену (до 0,01) по формуле:

где i = 1,2,3, . „- номер звена; k - произвольный постоянный коэффициент обычно выбираем так, чтобы веса выражались числами близкими к единице;
