Процессы химического выветривания, широко проявленные на площади приводят к заметному снижению интенсивности магнитного поля. Магнитный пирротин в процессе корообразования достаточно легко переходит в гидроокислы железа и теряет свои магнитные свойства.

2.2.2 Электрические свойства

Электрические свойства пород определяется литологическим составом первичных неизмененных пород, характером наложенных вторичных эндогенных и гипергенных процессов, обводненностью и составом грунтовых вод.

Рыхлые образования четвертичной системы и неогена, широко развиты в пределах Рыбинской рудной зоны, обладают удельными сопротивлениями от 100 до 1000 Омм при средних значениях 200-400 Омм. Поляризуемость их равна 0,1-1,3%. По материалам выполненных электроразведочных работ значения кажущегося сопротивления и поляримуемости в сильной степени зависят от обводненности горных пород. Выше уровня грунтовых вод кажущиеся сопротивления могут возрастать до 1000-3000 Ом.

Разнообразные по составу сланцы и филлиты, слагающие толщу удерейской, горбилокской и кординской свит характеризуются сопротивлениями от 500 до 3000 Омм и поляризуемостью от 0,1 до 1,3%. Горизонты доломитов, известняков, а также кварцитов и кварцито-песчаников, известные в разрезе толщи, имеют несколько повышенное сопротивление - до 3000-5000 Омм. Углеродистые сланцы и филлиты характеризуются пониженными удельными сопротивлениями (до 50-100 Омм) и повышенными значениями поляризуемости (до 3-4%). Также повышенной поляризуемостью обладают горизонты пиритизированных пород.

Зоны регионально графитизированных и пиритизированных пород сопровождаются отрицательными аномалиями естественного электрического поля.

Процессы выветривания, за счет разрушения породообразующих минералов и их глинизации приводят к уменьшению электрического сопротивления пород. По этой же причине пониженными сопротивлениями характеризуются и зоны разрывных нарушений.

Гидротермально-метасоматические процессы, с которыми связано образование коренных золоторудных объектов района, приводят к существенным изменениям физических свойств рудовмещающих толщ. Так в процессе объёмного окварцевания пород происходит значительное (в разы) увеличение их кажущегося сопротивления. Сульфидизация и графитизация пород приводит к увеличению поляризуемости горных пород до 5-10% и более.

При наличии благоприятной гидрогеологической ситуации графитизированные и сульфидизированные породы создают локальные аномалии естественного электрического поля. В приповерхностных условиях по сульфидизированным породам, как привило, развиваются линейные коры химического выветривания, что приводит к понижению кажущихся электрических сопротивлений выветрелых пород. В ходе развития линейных кор химического выветривания наблюдается закономерное изменение физических свойств рудовмещающей толщи. Намагниченность и вызванная поляризация пород уменьшаются, электрическое сопротивление падает, естественное электрическое поле на ранних стадиях сначала возрастает, а затем понижается. Поэтому над одними и теми же минерализованными рудными зонами в зависимости от уровня эрозионного среза и зрелости кор химического выветривания, может наблюдаться различная картина взаимоотношений между физическими полями.

2.3 Геоэлектрическая модель

В соответствии с физическими свойствами горных пород геоэлектрическая модель Раздолинского участка по разрезу 1-1 будет выглядеть следующим образом (см. приложение 1).

3. Методическая часть

3.1 Выбор участка работ

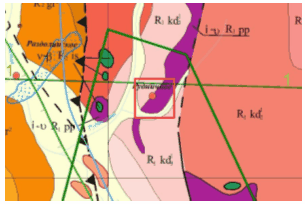

Участок проведения работ имеет прямоугольную форму, размерами 500х500 м (рис.3). Такой размер и положение позволяет детально изучить рудопроявление Рудничное, а так же детально изучить участок в целом.

Рис.3 Расположение участка

3.2 Выбор масштаба съемки

Работы проводятся в масштабе 1: 2 000. Расстояние между профилями составляет 20 метров, между пикетами 5 метров. Такой масштаб съемки позволяет не только подсечь рудное тело, но и детально оконтурить его. При работах на данном участке надлежит использовать следующую схему отработки (рис.4).

3.3 Выбор комплекса методов

Выбор комплекса методов обусловлен морфологией рудных тел и перекрывающих толщ, а так же поставленными задачами. Для изучения рудопроявления необходимо произвести электропрофилирование методом ВП.

4. Методика выполнения работ

В методе ВП обычно используются те же установки, что и в методах постоянного тока. Рабочая частота также должна быть выбрана таким образом, чтобы выполнялось условие ближней зоны. Предполагается, что источник вырабатывает сигнал в форме меандра (прямоугольные разнополярные импульсы), и изучается сдвиг фаз или разница амплитуд гармоник сигнала, характеризующие поляризуемость среды. Поскольку эти величины обычно малы, необходимо использовать мощный источник поля. Чтобы выделить явление вызванной поляризации в горных породах на фоне собственной разности потенциалов приемных электродов, эти электроды делают неполяризующимися. Также для увеличения отношения сигнал/помеха используется накопление сигнала.

Многофункциональный электроразведочный измеритель "МЭРИ-24":

Рис.3 Внешний вид измерителя Рис.4 Правая боковая панель измерителя

Измеритель МЭРИ предназначен для измерения параметров постоянного и переменного напряжения в полевых условиях при электроразведочных работах.

Прибор позволяет проводить работы следующими методами:

методом сопротивлений (измеряется амплитуда основной гармоники сигнала);

ЧЗ-ВП (измеряются амплитуды гармоник сигнала, а также дифференциальные фазовые параметры на выходе электрического и магнитного датчиков в широком диапазоне частот);

ЕП (измеряются постоянные электрические поля);

ЭМКПК (измеряются поля промышленной частоты и катодной защиты с целью картирования и изучения состояния подземных коммуникаций).

Прибор снабжен графическим ЖК-индикатором и клавиатурой, питание осуществляется от встроенных аккумуляторов или от внешнего источника питания.

В процессе наблюдений прибор измеряет входной сигнал, выполняет его обработку, выдает значения определяемых параметров на индикатор и записывает их в память. Кроме того, прибор позволяет просматривать на индикаторе и заносить в память выполненные в режиме реального времени записи сигнала. В дальнейшем результаты измерений могут быть перенесены на персональный компьютер для анализа посредством специального программного обеспечения.

Основные технические характеристики:

Разрядность АЦП

24 бита.

Уровень собственных шумов

не более 1 мкВ.

Максимальное входное напряжение

не более 2 В.

Входное сопротивление

5 Мом.

Встроенная энергонезависимая память

8 Мбайт.

Интерфейс синхронизации с ПК

USB 1.1

Максимальная потребляемая мощность

2 Вт.

Внутренний источник питания

6 В, 3 А. часов.

Внешний источник питания

12 В.

Минимальное время работы от внутренних батарей

10 часов

Рабочие частоты, Гц

Первый ряд частот: 0.019, 0.038, 0.076, 0.153, 0.305, 0.610, 1.221, 2.441, 4.883, 9.766, 19.53, 39.06, 78.13, 156.3, 312.5, 625.0

Второй ряд частот: 0.021, 0.032, 0.042, 0.063, 0.083, 0.125, 0.167, 0.250, 0.333, 0.500, 0.667, 1.000, 1.333, 2.000, 2.667, 4.000, 5.333, 8.000, 10.67, 16.00, 21.33, 32.00, 42.67, 64.00, 85.33, 128.0, 170.7, 256.0, 341.3, 512.0

Дополнительный ряд частот

50, 60, 100, 120

Диапазон рабочих температур

-20 - +600 С.

Габариты

190х150х80 мм.

Масса

1.5 кг.
