Сварка в космосе

На базе проведенных исследований была разработана и изготовлена специальная сварочная установка «Вулкан», назначение которой заключалось в проверке возможности использования названных выше способов сварки в условиях космоса. «Вулкан» представлял собой комплексное, полностью автономное устройство (рис.2), позволяющее выполнять автоматическую электронно-лучевую сварку и дуговую сварку плавящимся и неплавящимся электродами.

Установка состояла из двух основных отсеков. В одном — негерметичном — располагались сварочные устройства и соединяемые образцы; в другом — герметичном — блоки энергопитания, приборы управления, измерительные и преобразующие устройства, средства автоматики. Сам «Вулкан» был установлен в бытовом отсеке космического корабля «Союз», а пульт управления — в спускаемом аппарате. Вес установки — не превышал 50 кг.

В соответствии с общей программой космических исследований первый в мире эксперимент по сварке в космосе был выполнен 16 октября 1969 г.на космическом корабле, «Союз-6». летчиками-космонавтами Г. С. Шониным и В. Н. Кубасовым. После разгерметизации бытового отсека космонавт-оператор В. Н. Кубасов, находившийся в спускаемом аппарате, включил автоматическую сварку сжатой дугой низкого давления. Вслед за этим он привел в действие автоматические устройства для сварки электронным лучом и плавящимся электродом. Во время каждого опыта космонавт наблюдал за работой установки по сигнальным табло на пульте управления. Данные о режиме сварки и условиях проведения эксперимента передавались на Землю и фиксировались самопишущими приборами.

Выполненный в космосе эксперимент подтвердил сделанные ранее основные предположения и результаты исследований, полученные на летающей лаборатории. Было показано, что непосредственно в космосе процессы плавления, сварки и резки электронным лучом протекают стабильно; обеспечиваются необходимые условия для нормального формирования сварных соединений и резов.

Основные параметры режима сварки плавящимся электродом, а также структура шва и зоны термического влияния, полученные на корабле «Союз-6», оставались практически такими же, как и на летающей лаборатории. Форма и качество швов, получаемых этими способами на нержавеющих сталях класса 18—8 и титановых сплавах, были вполне удовлетворительными.

В то же время был обнаружен и ряд аномалий, вызванных, по мнению исследователей, невесомостью и специфическими условиями космического вакуума. Так, например, при электронно-лучевой сварке алюминиевых сплавов в космосе была обнаружена значительно большая пористость швов, чем на Земле (сварка сжатой дугой низкого давления на установке «Вулкан» не дала ожидаемых результатов. По-видимому, скорость диффузии плазмообразующего газа в окружающее корабль пространство превысила ожидаемую. Поэтому его концентрация в дуговом промежутке оказалось недостаточной для контрагирования сжатой дуги.

Малогабаритные сварочные устройства, включенные в комплекс установки «Вулкан», показали достаточную надежность и работоспособность в условиях космоса. Принципиальные решения, принятые при разработке этих устройств, оказались правильными и пригодными для конструирования сварочных установок, предназначенных для сварки в космосе конкретных изделий.

Таким образом, к началу 70-х годов вопрос о принципиальной возможности выполнения автоматической сварки в космосе был решен положительно. В то же время существовала большая категория работ, в том числе почти все виды ремонта, которые практически не могли бы быть выполнены с использованием автоматической сварки. Поэтому весьма актуальной представлялась задача по исследованию возможности выполнения ручной сварки в космосе. Причем были веские основания опасаться, что космонавт-оператор, снаряженный в космический скафандр под значительным избыточным давлением, из-за крайне ограниченной подвижности не сможет качественно выполнять такой профессионально сложный процесс, как сварка. Задача осложнялась еще и необходимостью обеспечения полной безопасности оператора.

Все сказанное заставило на первоначальных этапах отказаться от работы в космическом скафандре непосредственно в вакууме. Было найдено компромиссное решение. Для проведения исследований по ручной сварке в условиях, максимально приближенных к космическим, Институтом электросварки им. Е. О. Патона в 1972 г. разработан специальный испытательный стенд 06-1469 (рис. 3).

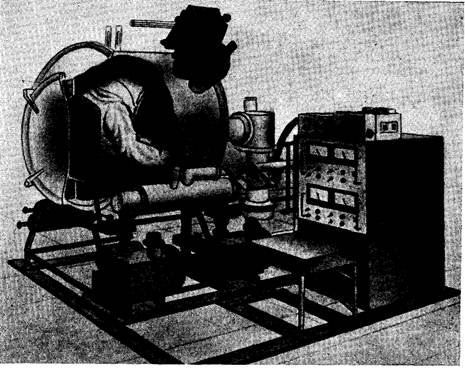

Рис. 3. Стенд тренажер для исследования ручной сварки в условиях, имитирующих космические

Стенд представлял собой герметичную рабочую камеру объемом около 0,8 м3, на передней стенке которой монтировался специальный фрагмент космического скафандра. Между фрагментом и камерой мог создаваться требуемый перепад давления, наиболее полно воспроизводящий реальные условия работы космонавта. Внутри рабочей камеры размещались инструменты и ручные сварочные устройства. Остекление гермошлема скафандра снабжалось набором сменных светофильтров, позволяющих работать с источниками нагрева различной яркости. Наиболее важным конструктивным преимуществом стенда являлось надежное обеспечение безопасности оператора при случайных разгерметизациях, что обеспечивало благоприятную психологическую обстановку при работе с высокотемпературными объектами. Большое значение имели также возможность свободного медико-биологического контроля за состоянием оператора и удобство проведения различных эргономических исследований.

Одновременно со стендом в Институте электросварки им. Е. О. Патона разработан комплекс специальных космических инструментов А-1500, позволяющих выполнять сварку различными способами. Вначале эксперименты проводились в наземных лабораториях, причем в этом случае рабочая камера обычно заполнялась инертным или углекислым газом.

На более поздних этапах исследования были перенесены на летающую лабораторию и в вакуум. Эксперименты не подтвердили высказанных выше опасений. Напротив, оказалось, что после определенной непродолжительной тренировки операторы (даже не профессиональные сварщики) могли качественно выполнять ручную сварку различных сварных соединений — стыковых, угловых, нахлесточных — на таких металлах, как нержавеющие стали, алюминиевые и титановые сплавы. Выяснилось также, что при дуговой сварке в инертном газе плавящимся электродом при невесомости опасность прожогов значительно меньше, чем на Земле. Это было объяснено специфическими условиями существования сварочной ванны при отсутствии силы тяжести.

Такие обнадеживающие результаты позволили сделать попытку выполнить вручную и электронно-лучевую сварку — процесс, отличающийся очень высокой концентрацией тепловой энергии в пятне нагрева. Для этой цели разработана специальная ручная электронная пушка (рис. 4), которая позволила с использованием стенда 06-1469 успешно провести ряд экспериментов по ручной электронно-лучевой сварке. Эксперименты показали, что этот способ имеет большие потенциальные возможности для применения его в космических условиях.
