Под площадью подачи понимают площадь с которой срезаются стебли ножом за один его ход 5

Р = Ь 3 (3.2)

Где Р - площадь подачи, м; 8 - ход ножа, м;

Р = 0,127 0,0762 = 0,00967 м2

Площадь нагрузки Гн.

Площадь нагрузки называется площадь, с которой срезаются стебли у данного пальца.

ГН=КР (3.3)

где Г" - площадь нагрузки, м2;

К - коэффициент характеризующий режущий аппарат, К=1; ГН=1 0,00967 = 0,00967 м2 Находим усилие на срез стеблей режущим аппаратом, по формуле.

Рср = (Е * 2) /хр (3.4)

Где Е - работа, затрачиваемая на срез растений с 1 см2, Е = 0,02

2 - число пальцев;

2 = ВIо

Где В - ширина захвата режущего аппарата.

В = 420 см, в нашем случае два ножа.

1о - шаг противорежущей части, см.

2 = 420/ (2.7,62) = 27

хр - путь перемещения в процессе резания,

Рср = (0,02.96,7.27) /0,027 = 1374,2 Н

Найдем силу трения по формуле:

Рср = т * тн * Г

Где: т - коэффициент трения сегмента о противорежущую пластину Г=0,25;

тн - масса ножа, кг;

§ - ускорение свободного падения.

Рср = 0,25 * 4,8 * 9,81 = 11,7 Н

Находим силу сопротивления движению ножа.

N=Рср + Р (3.6)

N=1374,2+11,7 = 1385,9 Н

3.2 Прочностные расчеты

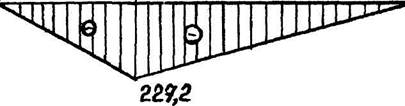

Расчет рычага на изгиб

Р1 = 1385,9 Н; Р2 = 2771,8 Н;

М1 = Р1 * х1= 1385,9 * 0,164 = 227,2 Нм

М2 = Р2 * х2 = 2771,8 Нм

Находим момент сопротивления для прямоугольного сечения.

У = ВЬ2/6

У= 1 * 2 * 2/6 = 0,6см3

Находим напряжение изгиба

[5Н] = 227,2/0,6 = 344,24 н/см2 = 34 МПа

Расчет болта на срез и на смятие Условие прочности по напряжениям среза.

Т = Р [ (П/4) а2 1] < [т]

где Р - сила, Н;

д - диаметр болта, м;

1 - число плоскостей среза, (1 = 2)

Т = 227,2/ [ (3,14/4) 0,122 2] = 10049,5 Па = 0,01 МПа.

Условие прочности по напряжениям смятия.

Осм = Р/ (<1 §2) < [асм]

где 52 - толщина детали, м;

асм = 227,2/ (0,12.0,015) = 76344,4 Па = 0,07 МПа

[0см] = 160 МПа

0,07 МПа < 160 МПа.

Выводы

1. В данной квалификационной работе проведен Обзор и анализ технологий уборки зерновых культур, различными способами. Комбайновая технология, некомбайновые технологии уборки зерновых культур: трехфазная технология уборки, полустационарная технология уборки, стационарная технология уборки зерновых культур, технология уборки методом очеса на корню, описал достоинства и недостатки каждой технологии.

2. Оценил состояния и перспективы механизации процессов уборки зерновых. Провел Анализ влияния конструктивно-кинематьических параметров жатки на надёжность и качество выполнения технологического процесса. Сделал общий обзор существующих конструкций, рассмотрел существующие приводы режущих аппаратов.

3. Выполнил необходимые технологические расчеты на прочность и изгиб.

Список используемой литературы

1. Ормаджи К.С. Правила производства механизированных работ в полеводстве. - М.: Россельхозиздат, 1983.

2. Справочник по скоростной сельскохозяйственной технике / Голяк А.Я., Щупак А.Ф., Антышев и др. - М.: Колос, 1983.

3. Карпенко А.П., Халанский В.М. Сельскохозяйственные машины. - М.: Аграпромиздат, 1989.

4. Технология механизированных работ в растениеводстве / Фирсов И.П., Соловьев А.М., Курочкин К.И. - М.: Аграпромиздат, 1988.

5. Кононенко А.Ф. Пути улучшения использования с. - х. техники. - М.: Колос, 1980.

6. Анурьев В.И. Справочник конструктора машиностроения. Том 3. М.: Машиностроение, 1979.

7. Федоренко В.А., Шалин А.И. Справочник по машиностроительному черчению. - Л.: Машиностроение, 1981.

8. Канарьев Ф.М., Перечехин М.А., Гричик Г.Н. Охрана труда. - М.: Колос, 1982.

9. Трутень В.А. Расчеты на прочность деталей в с. - х. техники с использованием ЭВМ. - Красноярск: КГАУ, 1995.

10. Попова Г.Н., Алексеев С.Ю. Машиностроительное черчение: Справочник. - Л.: Машиностроение, 1987.

11. Артемов М.И. Методические указания по оформлению курсовых и дипломных проектов. - Красноярск: КГАУ, 1992.

12. Артемов М.И. Методические указания. Расчет состава и планирования технического обслуживания. - Красноярск: КГАУ, 1997.

13. Зотов Б.И., Курдюмов В.И. Безопасность жизнедеятельности на производстве. Учебник / издательство Колос, 2000.

14. Жалин-Э.В., Савченко А.Н. технология уборки зерновых комбайновыми агрегатами - М.: Росагропромиздат, 1985.

15. Техническое обеспечение интенсивных технологий / составили Сисюкин М.К., Коморова - М.: Росагропромиздат, 1988.

16. Зерноуборочные комбайны / Г.Ф. Серый, Н.И. Косилов - М.: Агропромиздат, 1986

17. Джамбурин А.Ш. колосоуборочные машины и механизмы. - Алма-Ата, Кайнер 1977.

18. Муха В.Д., Картамышев Н.И., Кочетов И.С., "агрономия" - М.: "Колос", 2001.

19. Иванов А.Ф., Чурзин В.Н., Филин В.И., "кормопроизводство". - М.: "Колос", 1996

20. Сборник агротехнических требований на тракторы и сельскохозяйственные машины. - М: "ЦНИИТЭЙ". 1978

21. А.С. №1068065 СССР. Привод режущего аппарата / Авт. Атамашко А.А., Кретов СВ., и Синев А.В., опубликовано в Бюл. №8,28.02.93

22. А.С. Шаткус Д.И. зерноуборочный комбайн "Енисей". М:

23. Агропромиздат, 1986 с 32.35.

24. А.С. № 1678235 СССР. Механизм привода ножа режущего аппарата сельскохозяйственных машин / авт. Кузнецов М.В. и др.

25. Опубл. В Бюл. № 32 30.08.92.

26. А.С. №118299 СССР. Привод режущего аппарата / авт. Шифрин В.В. и др.; опубл. В Бюл. №48.1985.12. Турбин Б Г. и др., сельскохозяйственные машины. Теория и технологический расчет. - Л.; машиностроение 1967.
