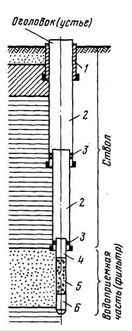

Рисунок 3 - Схема трубчатого колодца.

1 - кондуктор; 2 - обсадные трубы; 3 - сальники; 4 - надфильтровая труба; 5 - фильтрующая часть; 6 - отстойник фильтра.

Насосные станции предназначены для подъема воды из водозаборного сооружения, передачи ее напорным устройствам и через них - потребителям. Насосные станции разделяются на станции первого и второго подъема. Станции первого подъема применяют в тех случаях, когда воду источника необходимо очистить.

Основные рабочие органы насосных станций - насосы и водоподъемники.

Насосами называют гидравлические машины, предназначенные для подъема, нагнетания и перемещения жидкости.

По принципу действия насосы подразделяют на следующие основные группы:

лопастные (центробежные, диагональные и осевые), в которых жидкость перемещается под действием вращающегося рабочего колеса, снабженного лопастями;

объемные (насосы вытеснения), к которым относят поршневые и роторные (винтовые, шестеренчатые, шиберные и др.);

струйные (эжекторы), в которых для подачи жидкости используется энергия другого потока жидкости.

Водоподъемники применяют следующих типов:

воздушные (эрлифты и пневматические насосы замещения), в которых для подъема воды используется сжатый воздух;

гидроударные (гидравлические тараны), в которых вода нагнетается давлением, появляющимся при гидравлическом ударе;

ленточные и шнуровые, основанные на смачивании водой непрерывно движущейся ленты (шнура).

В сельскохозяйственном водоснабжении широкое распространение получили центробежные насосы. Они просты по конструкции, надежны и удобны в эксплуатации. Центробежные насосы применяют для подачи воды из открытых источников, шахтных и трубчатых колодцев. Центробежный насос (рисунок 4) состоит из всасывающего 4 и напорного 1 патрубков и лопастного рабочего колеса 2, жестко насаженного на вал, который вращается в спиралеобразном корпусе 3. При вращении рабочего колеса вода, увлекаясь лопастями, начинает вращаться вместе с колесом и под действием центробежной силы отбрасывается от центра колеса к периферии и далее через напорный патрубок в трубопровод водопроводной сети.

Рисунок 4 - Центробежный насос.

1 - напорный патрубок; 2 - рабочее колесо; 3 - корпус; 4 - всасывающий патрубок.

Более совершенны комбинированные центробежно-вихревые насосы. Они состоят из двух рабочих колес, одно из которых такое же, как и у центробежного насоса, другое - вихревое. Колеса соединяют последовательно в одном корпусе. Центробежно-вихревые насосы - самовсасывающие, коэффициент полезного действия их выше, чем вихревых насосов. Они широко применяются на автоматизированных насосных станциях для подъема воды из открытых источников и шахтных колодцев.

Осевые (пропеллерные) насосы предназначены для подачи больших расходов при сравнительно низких напорах. Рабочее колесо имеет 2 .3 лопастей (чаще 4 лопасти). Жидкость в насосе движется в осевом направлении и при сходе с лопаток приобретает вращательное движение. Выравнивание потока жидкости обеспечивается направляющим аппаратом. Лопасти могут поворачиваться относительно оси, что изменяет угол атаки.

Объемные насосы преобразуют энергию двигателя в энергию перемещаемой воды при помощи вытеснительного устройства - поршня, плунжера, винта, воздуха, зубьев шестерен и так далее, то есть принцип их действия основан на периодическом изменении объема рабочей камеры. В зависимости от вида основного рабочего органа объемные насосы называют поршневыми, плунжерными, винтовыми, диафрагменными, шестеренчатыми и так далее. Основное их назначение - подача воды из шахтных колодцев и буровых скважин.

Водоструйные установки используют для забора воды из трубчатых и шахтных колодцев. Схема водоструйной установки приведена на рисунке 5, центробежный насос 5 подает часть воды (рабочую воду) по напорной трубе 3 к соплу 9 водоструйного насоса 2. Из него с большой скоростью она попадает в смесительную камеру 8, в которой создается разрежение и вода из источника подсасывается и перемешивается с рабочей водой. Далее смешанный поток проходит через диффузор 7, где давление увеличивается (за счет уменьшения скорости потока) до величины, необходимой для подъема воды по трубе 4 на уровень, с которого может работать центробежный насос.

Совместная работа водоструйного и центробежного насосов позволяет поднимать воду из глубоких колодцев при размещении центробежного насоса на поверхности земли. Конец всасывающей трубы устанавливают ниже динамического уровня воды в колодце. Центробежный насос подбирают с такой подачей, чтобы он обеспечивал водой потребителя и питание водоструйного насоса. Водоструйные установки просты по устройству и надежны в эксплуатации, однако их коэффициент полезного действия не превышает 30…32%.

Рисунок 5 - Водоструйная установка (слева) и водоструйный насос.

1 - всасывающая труба; 2 - водоструйный насос; 3 - напорная труба; 4 - подъемная труба; 5 - центробежный насос; 6 - бак; 7 - диффузор; 8 - смесительная камера диффузора; 9 - коническая насадка (сопло); 10 - всасывающий патрубок насоса.

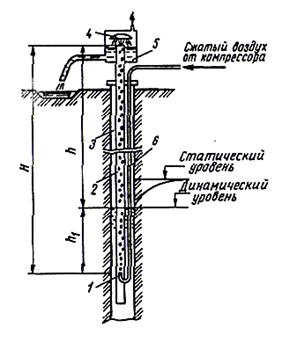

Воздушный водоподъемник (эрлифт) представляет собой опущенную в скважину 3 (рисунок 6) водоподъемную трубу 2, в которую с помощью форсунки 1 по трубе 6 подается сжатый воздух от компрессора. Образовавшаяся в трубе 2 воловоздушная смесь (эмульсия) поднимается к приемному баку 5 с водоотделителем 4, где воздух отделяется и уходит в атмосферу, а вода сливается по трубе в сборный резервуар, из которого насосами подается в сеть или водонапорную башню.

Относительная простота устройства, надежность в работе (так как нет движущихся деталей в скважине), возможность подъема воды из наклонных, а также глубоких скважин малого диаметра, содержащих воду с песком, - эти преимущества эрлифтов определили их применение для целей пастбищного водоснабжения из трубчатых колодцев диаметром 100 .150 мм и глубиной 55 .90 м.

Необходимость большого заглубления водоподъемной трубы под динамический уровень, а также низкий КПД (0,2 .0,25) - основные недостатки эрлифтов.

Рисунок 6 - Схема воздушного водоподъемника (эрлифта).

1 - форсунка; 2 - водоподъемная труба; 3 - обсадная труба; 4 - водоотделитель; 5 - приемный бак; 6 - воздушная труба.

Ленточные (шнуровые) водоподъемники (рисунок 7) используют для сельскохозяйственного водоснабжения при подъеме воды из шахтных колодцев на пастбищах. Эти установки имеют привод от электродвигателя, двигателя внутреннего сгорания и ветродвигателей. Действие водоподъемников основано на смачивании ленты или шнура (32 x 12 мм) из эластичного материала. Лента (шнур) охватывает ведущий и ведомый шкивы и опущена в колодец с водой. При работе вода захватывается ведущей ветвью, движущейся со скоростью 2,5 .5 м/с, поднимается на поверхность, где под действием центробежных сил отрывается от ленты (шнура) и отбрасывается в накопитель. Высота подъема воды 30…50 м, подача 4 .5 м3/ч; КПД 0,25 .0,6, мощность привода 3 .4 кВт. Водоподъемники просты по конструкции и надежны в работе. Могут быть использованы также для подъема воды из дренажных колодцев.
