Лапы культиватора располагают в два ряда с перекрытием меж­ду собой. Модификации культиватора могут быть снабжены рых­лительными лапами на S-образных пружинных или дугообразных стойках, установленных n три ряда. Грядили с лапами соединены с рамой шарнирно и поджимаются к почве пружинами, закреплен­ными на штангах.

Культиватор агрегатируют с тракторами, развивающими тяго­вое усилие от 14 до 50 кН. С энергонасыщенными тракторами можно одновременно агрегатировать несколько культиваторов.

Подготовка культиваторов. После проверки технического состояния рабочих органов и механизмов культиватора приступают к расстановке рабочих органов на раме, регулировке и установке на заданную глубину обработки. Культиватор размещают на ровной площадке, под опорные колеса его помещают подкладки, по толщине равные глубине обработки почвы с учетом смятия ее колесами (20 .40 мм). Винтами регулятора положения опорных колес опускают раму вместе с лапами до касания последних по­верхности площадки. Если отдельные лапы не касаются поверх­ности площадки или головки нажимных штанг приподняты, то ослабляют крепления стоек лап и перемещают их в держателях вниз или вверх. Перекрытие стрельчатых лап должно быть не менее 50 мм. При регулировке культиватора необходимо следить, чтобы рама располагалась горизонтально. Изменяя наклон стоек стрельчатых лап, располагают носки на 1 .2 мм ниже пяток, что обеспечивает хорошее заглубление лап и устойчивый ход на заданной глубине.

7. Подготовка, погрузка и внесение минеральных удобрений

Погрузчик-эскаватор ПЭ-0,8 (рис.4) предназначен для загрузки в транспортное средство сыпучих материалов, навоза, силоса и других удобрений.

Рис.4. Схема погрузчика ПЭ-0,8:

1-лопата; 2-поворотная труба; 3-стрела; 4-надставка; 5-грейфер; б, 7- гидроцилиндры; 8-колонка; 9-опора

На раме погрузчика смонтирована колонка, в корпусе которой установлена поворотная труба 2. К верхней части колонки шарнирно прикреплена стрела З с надставкой 4. К стреле присоединяют сменные рабочие органы. Погрузчиком управляют с помощью рукояток гидрораспределителя из кабины трактора, обеспечивая заглубление грейфера, смыкание его челюстей, подъем и поворот стрелы, выгрузку удобрений в разбрасыватель или транспортное средство.

Агротехнические требования. Слежавшиеся удобрения перед использованием необходимо измельчить и просеять. Размер частиц после измельчения должен быть не более 5 мм, содержание частиц менее 1 мм допускается не более 6%.

В процессе растаривания потери удобрений с бумажной мешкотарой не должны превышать 1%, а с полиэтиленовой – 0,5%. Содержание лоскутов мешкотары в измельченных удобрениях не должно превышать 3% от массы бумажных и 0,8% от массы полиэтиленовых мешков.

При смешивании удобрений влажность исходных компонентов не должна отличатся от стандартной более чем на 25%. Отклонение от заданного соотношения питательных элементов в тукосмеси допускается не более +5%, а неоднородность смеси – не более +10%.

При внесении минеральных удобрений отклонение фактической дозы от заданной допускается не более +5%, неравномерность распределения удобрений по ширине захвата –­ ­+15%, необработанные поворотные полосы и пропуски между соседними проходами агрегата не допускаются. Время между внесением удобрений и их заделкой не должно превышать 12 ч.

Разбрасыватель минеральных удобрений РУМ-5-О3 предназначен для основного внесения минеральных удобрений и подкормки зерновых культур, возделываемых по интенсивной технологии. Он снабжен штанговым устройством, обеспечивающим равномерное распределение удобрений по ширине захвата.

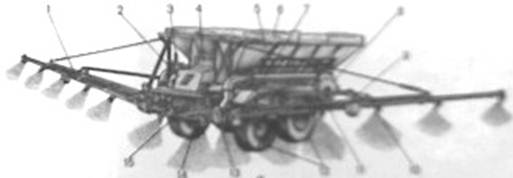

Рис.5. Машина РУМ-5-03 для внесения минеральных удобрений с повышенной равномерностью:

1, 9 – штанги; 2 – питатель-делитель; 3 – механизмы перемещения заслонок; 4 – заслонка; 5 – кузов; 6 – сетка;7 – воздуховод; 8 – вентилятор; 10 – распыливающий наконечник; 11 – труба; 12 – колеса; 13 – воздухораспределитель; 14 – траспортёр; 15 – туконаправитель

Машина состоит из кузова 5 (рис.5), туконаправителя 15, правой 9 и левой 1 штанг, пневмосистемы, ходовых колёс 12 и механизма привода. Кузов сварной конструкции снабжен прутковым транспортером 14, защитной сеткой 6, дозирующей заслонкой 4 с механизмом перемещения 3 и брезентовым тентом.

Дозу внесения изменяют от 100 до 1000 кг/га перемещением заслонки 4, положение которой выбирают по таблице. Машину агрегатируют с тракторами МТЗ-80. Вместимость кузова 5т, ширина захвата 12 м, рабочая скорость до 10 км/ч, производительность при дозе внесения 220 кг/га до 7 га/ч.

Техническая характеристика РУМ-5-03 для внесения твердых минеральных удобрений

Рабочая скорость, км/ч 5 .25

Ширина захвата, м 15 .25* 10 .15**

Производительность, т/час 55

Тип рабочего органа Роторный

Агрегатирование (класс трактора) МТЗ-80

Грузоподъемность, т 7

Доза внесения удобрений, кг/га 100 .1000

*При внесении гранулированных удобрений.

**При внесении порошковидных и мелкокристаллических удобрений.

Подготовка машин к работе и контроль качества. Машины устанавливают на дозу внесения удобрений в соответ­ствии с таблицами заводских инструкций, в которых указана доза внесения удобрений определенной объемной массы при заданной скорости движения машины и ширине захвата. В производствен­ных условиях эти показатели могут отличаться от табличных зна­чений, поэтому дозу внесения удобрений следует рассчитать по формуле

Qт=Qз*Vр*Вр*ρт/Vт*Вт*ρ,

где Qз - заданная доза внесения удобрений, кг/га;

Vp - рабочая скорость агрегата, км/ч;

Вp - действительная ширина захвата, м;

ρт - плотность удобрений, указанная в заводской инструкции, кг/м3;

Vт - табличное значение скорости агрегата, км/ч;

Вт - табличное значение ширины захвата, м;

ρ - фактическая плотность вносимых удобрений, кг/м3.

Для проверки фактической дозы внесения удобрений кузовными разбрасывателями взвешенную порцию минеральных или органических удобрений загружают в кузов. После внесения заме­ряют площадь S, покрытую удобрениями, и подсчитывают факти­ческую дозу внесения

Qф=10’000*G/S

где G-масса порции удобрений, кг.

Если отклонение фактической дозы от заданной больше значе­ний, установленных агротребованиями, то изменяют положение дозирующей заслонки (для разбрасывателей минеральных удобрений) или скорость подающего транспортера в результате регулировки храпового механизма (для кузовных разбрасывателей орга­нических удобрений).

При выбранной ширине захвата машины дозу внесения удобрений можно проверить, сопоставив фактическую длину гона с расчетной, определенной по формуле

Lрасч=10’000G/(Bp*Qз)

Равномерность распределения минеральных удобрений по ши­рине захвата можно обеспечить путем изменения места их подачи на разбрасывающие диски с помощью направителей. При подаче вперед и к краям дисков удобрения будут вноситься преимуще­ственно по центру полосы, а при подаче на заднюю часть дисков и к их центру - по краям.
