Капельное орошение осуществляется путём подачи воды по трубам непосредственно к корням растений и выпуска её на почву каплями. Такой способ позволяет уменьшить расход воды по сравнению с дождеванием. Его применяют при поливе культур защищённого грунта, в ягодниках, садах и виноградниках.

Навесной дальнеструйный дождеватель ДДН-70 предназначен для полива различных с/х культур, садов, плодопитомник, лугов, пастбищ. Дождеватель навешивают на трактор ДТ-75. Рабочие органы дождевателя приводятся в действие от ВОМ агрегатируемого трактора. Забор воды осуществляется из открытой оросительной сети (канала) или гидранта.

Машина работает позиционно с поливом по кругу или по сектору. Дождеватель устанавливают на выбранной позиции, опускают заборный трубопровод в канал и включают систему пуска (эжектор), которая обеспечивает заполнение машины водой. После включения привода насоса машина производит полив. Через механизм вращения ствол вращается по кругу, а при установке ограничителей на фланце ствола – по сектору. Норму полива регулируют, заменяя сменные насадки на основном сопле или варьируя время работы машины на одной позиции.

Техническая характеристика ДДН-70

Тип машины дальнеструйная

Производительность,

га/ч, при норме 0,78

полива 300м3/га

Площадь полива с 0,94

одной позиции, га

Интенсивность дождя, мм/мин 0,41

Рабочее давление, МПа 0,67

Расход воды, л/с 69

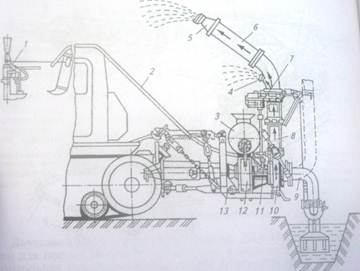

Рис. 7. Навесной дальнеструйный дождеватель ДДН-70:

1 - эжектор; 2 - трубопровод эжектора; З – гидроподкормщик; 4- вспомогательное сопло; 5 - основное сопло; 6 - ствол; 7 - механизм поворота; 8 - нагнетательный трубопровод; 9 ‑ заборный трубопровод; 10 - насос; 11, 12 - редукторы механизмов привода; 13 – рама

11. Уборка урожая

Самоходный томатоуборочный комбайн СКТ-2 предназначен для сплошной разовой уборки равномерно созревающих сортов тома­тов, но также применима и к перцам. Комбайн работает совместно с транспортной тележкой ПТ-3,5, агрегатируемой с трактором.

Комбайн состоит из ходовой части, двигателя, кабины с орга­нами управления, приемной и плодоотделяющей частей, переборочного и сортировального столов, выгрузного транспортера и бункера. Приёмная часть содержит делители, дисковый режущий аппарат, транспортеры-съемники и подъемный элеватор. Плодоотделяющая часть включает в себя переносной транспортёр, кла­вишный плодоотделитель с встряхивающими барабанами и венти­лятор.

При движении комбайна вдоль рядков делители подводят кусты перцев к двухдисковому режущему аппарату. Диски подреза­ют кусты в почве на глубине 20 .25 мм. Срезанная масса забирает­ся транспортерами-съемниками и подается на подъемный элева­тор. Далее масса поступает на переносной транспортер, где отде­ляются примеси и ранее оторвавшиеся плоды (первый поток). Кусты со связанными с ними плодами подаются на клавишный плодоотделитель. Клавиши во взаимодействии со встряхивающи­ми барабанами отделяют плоды от кустов. Ботва перемещается к выходу и сбрасывается на поле, а отделившиеся плоды проходят между пальцами клавиш (второй поток) и подаются на транспор­тер сортировального стола.

Плоды первого потока подаются на транспортеры перебороч­ного стола, где рабочие вручную выбирают кондиционные плоды и перекладывают на транспортер, подающий их на сортироваль­ный стол. На сортировальном столе плоды первого и второго потоков объединяются. Рабочие выбирают из потока зеленые плоды и перекладывают на транспортер, который подает их в бункер. Кондиционные зрелые плоды выгрузным транспортером направ­ляются в контейнеры прицепа ПТ-3,5.

После заполнения бункера зелеными плодами комбайн оста­навливают. Под выгрузкой транспортер устанавливают порожний контейнер, открывают дно бункера, плоды высыпаются на выгрузной транспортёр и загружаются в контейнер.

Производительность комбайна 0,17…0,3 га/ч. Машину обслуживают 20 рабочих.

V. Cписок литературы

1. А.Ф.Кондратов и др.

Современные технологии и средства механизации обработки почвы, посева, посадки, внесения удобрений и защиты растений

2. Н.П.Проничев

Справочник механизатора

3. А.Н.Карпенко, В.М.Халанский

Сельскохозяйственные машины
