Вторая версия (v.2.0) была принята в декабре 1995 года и включала в себя уже и предоставление услуг АТМ не только на базе PVC, но и на базе коммутируемых виртуальных соединениях SVC.

Последняя версия стандарта B-ICI, принятая АТМ Форумом, имеет номер 2.1 и принята она в ноябре 1996 года. Эта версия включает в себя дополнение по переменной скорости передачи (VBR - Variable Bit Rate) и некоторые другие функции, касающиеся поддержки адресации АТМ.

Для стандарта B-ICI характерны следующие особенности:

возможность поддержки функций ATM UNI

возможность поддержки межсетевого взаимодействия с другими сетями, такими как Frame Relay, SMDS и низкоскоростные сети

высокая надежность, дающая возможность использования B-ICI для работы в публичных сетях.

Таким образом, B-ICI поддерживает функциональные возможности работы по передаче многочисленных услуг через специфические интерфейсы, такие как SMDS ICI, FR NNI и т.д.

Хотелось бы отметить функции, которые характерны для коммутируемых виртуальных соединений B-ICI. Во-первых, сигналинг SVC B-ICI базируется на сигналинге ITU-T B-ISDN и поддерживает UNI 3.1. Соединения SVC B-ICI пригодны для использования как внутри публичных сетей, так и между ними и предоставляют следующие возможности:

соединение точка-точка и многоточечные соединения (point-to-multipoint)

симметричные и несимметричные соединения

CBR (Constant Bit Rate) и VBR соединения

поддержку адресации E.164 и систему АТМ адресации (ATM End System Address - AESA).

Последняя функция введена в версии 2.1 B-ICI и является достаточно важной при рассмотрении взаимодействия публичных сетей, которые в основном являются сетями, выросшими из телефонных сетей со своей системой адресации, характерной для телефонии.

Сделаем здесь необходимые пояснения о системе адресации, принятой в АТМ и определенной в стандарте UNI. АТМ Форум принял два базовых типа адресов: адрес конечной системы АТМ (AESA) и E.164.

Адресация AESA базируется на стандарте ISO NSAP и включает в себя три основных структуры адресации: DCC (Data Country Code), ICD (International Code Designator) и E.164.

Адресация E.164 - это точно такая же система адресации, которая применяется в телефонии. Часто ее называют "Натуральным E.164" для отличия от варианта адресации E.164 AESA. Для примера можно разобрать телефонный адрес (телефонный номер) в системе "натуральной E.164": 441712506223. В данном случае 44 - код страны - Англия, 171 - код города - Лондон, 2506223 - номер телефона в Лондоне.

Таким образом, нынешяя версия B-ICI поддерживает и систему адресации АТМ и систему адресации, характерную для телефонии, что очень важно.

Возвращаясь к коммутируемым виртуальным соединениям B-ICI рассмотрим такую уникальную функцию B-ICI как систему измерения использования канала при таком соединении или функцию биллинга. Такая возможность очень важна для провайдеров услуг, которые должны иметь наиболее точные данные о том, каким образом используется услуга пользователем, для точной тарификации услуг.

B-ICI позволяет получать следующие характеристики по предоставляемым коммутируемым виртуальным каналам:

количество переданных по каналу ячеек АТМ

продолжительность отдельных соединений

получение значений

номера вызываемого абонента

используемой пропускной способности канала

качества обслуживания, предоставленного по каналу

скорости передачи ячеек АТМ по каналу

PNNI.

Private Network to Network Interface (PNNI)

Теперь обратимся к более подробному рассмотрению протокола PNNI.

Рис.7 Сеть АТМ.

Основное назначение PNNI - это сбор, обновление и синхронизация информации о топологии сети АТМ и адресах конечных узлов АТМ в сети. Эта информация называется маршрутной информацией и ее можно разделить на два типа: топологическая информация или база данных и информация о достижимости конкретных адресов в сети, т.е. информация о маршрутах до конечных узлов сети. Именно поддержкой этих двух типов информации и занимается PNNI в сети АТМ.

Кроме того, необходимо отметить, что PNNI призван минимизировать маршрутную информацию, хранящуюся в узлах сети. Эта функция PNNI достаточно важна в больших сетях АТМ с большим количеством узлов. Если проводить аналогию с сетями, построенными на базе обычных маршрутизаторов, PNNI функционально аналогичен протоколу OSPF.

Для более подробного изучения работы PNNI рассмотрим некоторую конкретную сеть АТМ, изображенную на рис.7. Перед Вами некоторая сеть, состоящая из 26 коммутаторов АТМ и 33 физических каналов. Рассмотрим, каким образом на такой сети строится иерархия PNNI.

Построение иерархии PNNI. Нижний уровень иерархии.

При переходе от физического уровня сети (Рис.7) к нижнему уровеню иерархии PNNI необходимо отметить, что узлы физической сети представляются на нижнем уровне иерархии PNNI логическими узлами, а физические каналы - логическими каналами.

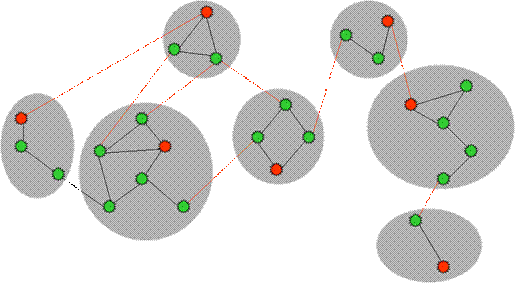

Иерархия PNNI начинается на нижнем уровне, где узлы нижнего уровня организуются в так называемые Peer Groups (PG - одноранговая группа). Peer Groups - это набор логических узлов, которые обмениваются между собой информацией, так что все члены PG поддерживают одинаковым видение этой группы. Логические узлы однозначно и недвусмысленно определяются идентификаторами логических узлов (Рис.8).

По аналогии с традиционными сетями можно назвать одноранговые группы (PG) доменами маршрутизации. Это название достаточно точно отражает суть дела, поскольку внутри одноранговой группы всегда имеется полная информация о принадлежащих ей конечных адресах АТМ, а информация о внешних по отношению к данному домену адресах дается с точностью до домена (одноранговой группы), к которой данные адреса принадлежат.

PG имеют свои идентификаторы, которые устанавливаются во время конфигурирования. Соседние узлы сети обмениваются пакетами Hello с идентификаторами PG (PGID). Если PGID совпадают, то соседние узлы принадлежат одной PG. В противном случае соседние узлы принадлежат к различным PG. PGID определяется как префикс в АТМ-адресе, длиной не более 13 байт (Рис.10).

Логические узлы соединяются логическими каналами. Логические каналы между узлами нижнего уровня совпадают с физическими каналами между физическими узлами.
