3.3 Расчет и построение диаграммы уровней

Расчет диаграммы уровней заключается в определении уровней передачи. Приема на входе и выходе усилений для верхнего по частоте канала, при наиболее тяжелых условиях работы. Уровень передачи ОП-1 равен номинальному для данной системы передачи - 13 дБ.

Уровень на входе усилителя, Lвх, необходимо рассчитывать по формуле (10).

Lвх=Lвых - Ауутах , (10)

где Lвых - уровень на выходе предшествующего ОП, ОУП или

НУП, дБ;

Ауутах - затухание предшествующего участка при тах

температуре грунта,дБ.

Уровень на выходе усилителя рассчитывается по формуле (11).

Lвых=Lвх +S, (11)

где Lвх - уровень на входе данного усилителя, дБ;

S - усиление данного усилителя, дБ.

Рассчитаем уровень на входе НУП 1/1:

Lвх = Lвых - Ауутах;

Lвх = -13 – 31,52 = -44,52 дБ;

Lвых = Lвх +S;

Lвых = -44,52 +31,31 = -12,14 дБ.

Результаты расчета диаграммы уровней для двух направлений приведены в таблицах 4, 4а.

3.4 Расчёт мощности шумов линейного тракта

3.4.1 Расчет допустимой мощности шумов линейного

тракта

Допустимая мощность шумов линейного тракта в точке относительного нулевого уровня Рш.лт. доп (О), пВт псоф, рассчитывается по формуле (14).

Рш.лт. доп (О) = 1· L , (14)

где L - длина магистрали, км.

1пВт псоф./км.- это норма шума на 1 км. линейного

тракта.

Напряжение допустимого псофометрического шума в канале ТЧ в точке относительного уровня (ТОУ) -7дБ, Uшлтдоп(-7), мВпсоф рас­считывается по формуле (15).

Uшлтдоп(-7)=10 2,65 (15)

где 600(Ом)-это входное сопротивление канала ТЧ.

3.4.2 Расчет ожидаемой мощности шумов линейного

тракта.

Ожидаемая мощность шумов линейного тракта, Ршлтож(0) , пВт псоф., рассчитывается по формуле (16).

Ршлтож(0)=Рсшож(0)+Рнпож(0)+Рлпож(0) , (16)

где Рсшож(0) - мощность собственных шумов в ТОНУ, пВт псоф;

Величина собственных шумов в ТОНУ Рсшож(0) , пВт псоф, рассчитывается по формуле (17).

n

Рсшож(0)=К2ΣРсшожууi (0) , (17)

i=1

где К – псофометрическая коэффициент, К=0,75;

Рсшожууi (0) - ожидаемая мощность собственных шумов

каждого УУ в ТОНУ, пВт псоф;

Рсшожууi (0) , пВт , определяется по формуле (18).

Рсшожууi (0)=100,1(Lсшус-Lвх)+9 (18)

где Lсшус - уровень собственных шумов приведенных ко входу

усилителя в ТОНУ,дБ. Lсшус =-132 дБ ;

Lвх – уровень на входе усилителя, дБ.

Данные расчеты ожидаемой мощности собственных шумов каждого усилительного участка приведены в таблице 5.

Ожидаемая мощность шума от нелинейных переходов в ТОНУ, Рнпож(0) , пВт, определяется по формуле (19).

Рнпож(0) = Рсшож(0) , (19)

Ожидаемая мощность шумов от нелинейных переходов в ТОНУ, Рлпож(0) , пВт, определяется по формуле (20).

Рлпож(0)=0, (20)

Напряжние ожидаемого псофометрического шума в точке относительного шума (-7дБ), Uшлтож(-7,0),мВ псоф, определяется по формуле (21).

Uшлтож(-7,0)=102,65 (21)

Напряжение ожидаемого псофометрического шума в точке относительного уровня -7дБ<U допустимого псофометрического шума, следовательно, усилительные пункты по магистрали распределены правильно.

Uшлтож(-7,0) < Uшлтдоп(-7,0) (22)

Расчёт:

Рш.лт. доп (О) = 1· L =1· 84 =84 пВт псоф. ;

Uшлтдоп(-7)=10 2,65 = 446,7· Ö84·10 -12· 600 = 0,1 мВ;

Ршлтож(0)=Рсшож(0)+Рнпож(0)+Рлпож(0)= 34,99 + 34,99+0 = 69,98 пВт псоф;

n

Рсшож(0)=К2ΣРсшожууi(0) = 0,75 2· 62,21=34,99 пВт псоф.;

i=1

Рнпож(0) = Рсшож(0) = 34,99 пВт псоф.;

Рлпож(0)=0 пВт псоф.;

Uшлтдоп(-7)=102,65 =446,7· Ö69,98· 10–12· 600=0,092 мВ;

Uшлтож(-7,0) < Uшлтдоп(-7,0) ;

0,092 мВ < 0,1 мВ.

3.2 Расчёт рабочего усиления усилителя

Система передачи К-3600 имеет следующие типы НУП:

НУП-0 - основной не регулирующий, оборудован

установочной регулировкой;

НУП-Р - регулирующий, оборудован АРУ по КЧ и АРУ по

температуре грунта.

Усиление не регулирующих НУП SНУП-0, дБ рассчитывается по формуле (7).

SНУП-0 = Sуст , (7)

где Sуст - установочное усиление усилителя, выбирается

по затуханию УУ при среднегодовой

температуре грунта с учетом ступенчатой

регулировки, дБ; Sуст=31 ± 1,5 дБ.

Усиление регулирующих НУП Sнул-р, дБ рассчитывается по формуле (8).

S НУП-Р = Sуст +ΔSКЧ +ΔSТРУ, (8)

где ΔSкч - усиление усилителя за счет АРУ по КЧ, дБ.

Рассчитывается по формуле (9).

ΔS КЧ =Δa • lсекции1 /2, (9)

где Δa - изменение коэффициента затухания кабеля, дБ.

Рассчитывается по формуле (10).

Δa= atтах - atср.расч. (10)

где lсекции1 /2 - половина расстояния от предыдущего

НУП-Р до данного, км.

SТРУ - изменение усиления усилителя за счет АРУ по

температуре грунта, дБ.

Рассчитывается по формуле (11).

ΔSтру =Δa - lсекции2 / 2 (11)

где lсекции2 / 2 - половина расстояния от данного НУП-Р

до следующего, км.

Результаты расчёта усиления усилителя двух направлений приведены в таблице 3, 3а.

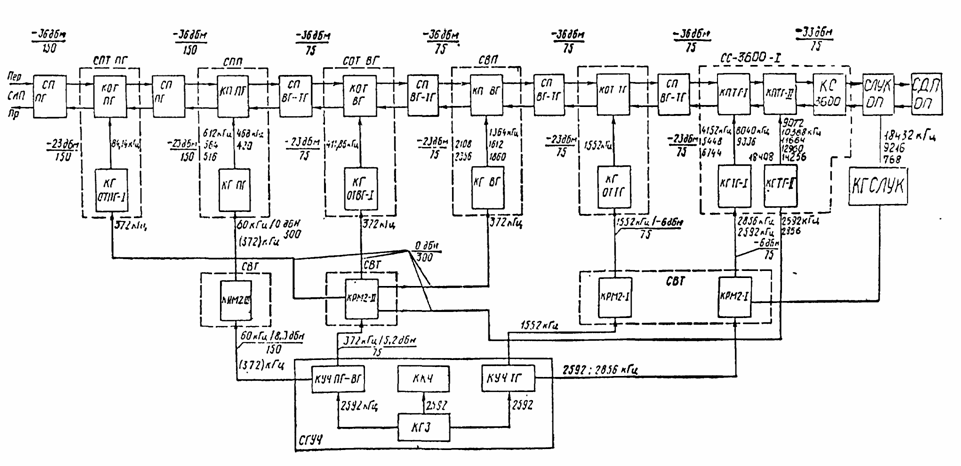

Рисунок 1-Структурная схема станции СП К-3600.

СПИСОК ЛИТЕРАТУРЫ

1 Справочник. – Коаксиальные и В.Ч. симметричные

кабели связи. – М.: Связь, 1987

2 Шляхтер М.С. Справочник аппаратуры сетей

связи. – М.: Связь, 1980

3 Система передачи К-3600. – М.: Радиосвязь, 1986

Таблица 2.
