линий соответствующих выходов блоков ГИ второй ступени. Для включения

сотенных блоков АИ используется направление с доступностью D = 20. Так

как ёмкость данной станции составляет 1600 номеров, то число направлений

равно 16.

Ступень 2ГИ, обеспечивающая внутристанционную связь разделена на две

части: 2ГИвн1, которая обеспечивает связь для первой тысячи абонентов и 2ГИвн2, обеспечивающая связь для оставшихся шестисот абонентов.

Ступень 2ГИ обеспечивающая исходящую связь абонентов центральной

станции также разделена на две части: 2ГИсп для связи со спецслужбами и

2ГИисх для связи с абонентами учрежденческих АТС и оконечными станци-

ями 1 и 2 (ОС-21 и ОС-22 соответственно на рисунке 1). Связь с оконечной

станцией 4 (ОС-24) и двумя узловыми станциями (УС-30 и УС-40) осуществ-

ляется через ступень 1ГИ и комплекты РСЛИ-И. Связь с ОС-3 (ОС-23) осу-

ществляется через ступень 1ГИ и комплект РСЛИ-П/Б3, так как ОС-23 – ста

нция системы АТСК-100/2000.

Входящая связь от абонентов вышеперечисленных станций осуществляет-

ся через соответсвующие комплекты соединительных линий (РСЛИ-П3/Б3,

РСЛИ-И, ВШКМ, ВШКМ-А), включенных на вход ступени 1ГИ.

Кроме этого в состав станции входят блок АИ и ступень РИ. В функции ре-

гистра входит приём номера вызываемого абонента и передача его на ступе-

ни АИ и ГИ для установления соединения. О функциях блока АИ и его струк-

туре будет сказано дальше.

5. РАСЧЁТ БЛОКА АИ

Ступень АИ представляет собой комбинированную ступень, выполняю-

щую функцию предварительного искания при исходящей связи и линейного искания при входящей связи. Блок Аи рассчитан на включение 100 абонентс-

ких линий, что позволяет строить станции средней ёмкости, кратные 100. Он строится для исходящей связи подвухзвенной схеме (звенья А, В), а для вхо-

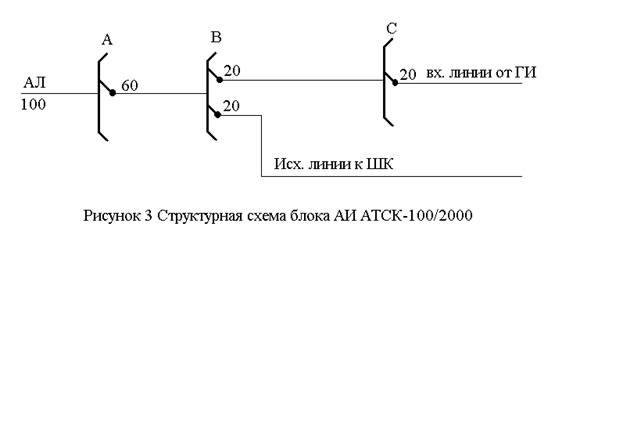

дящей связи по трёхзвенной (А, В, и С). Структурная схема блока АИ приве-

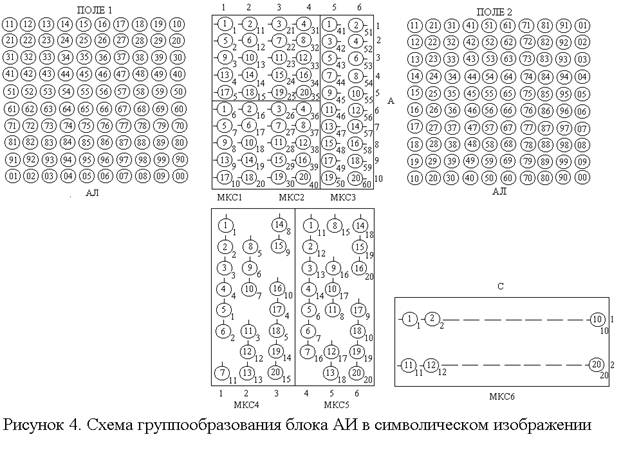

дена на рисунке 3, а схемы этого блока в символическом и сеточном изобра-

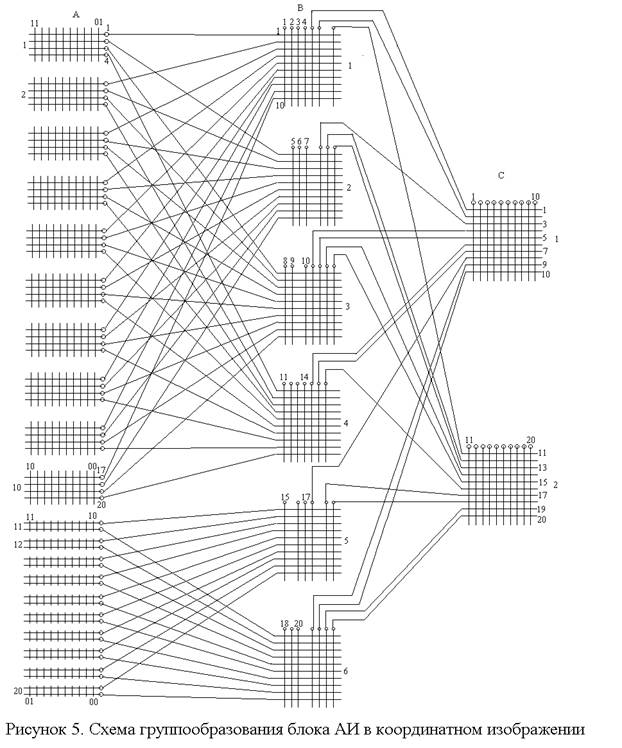

жении при транспонированном включении приведены на рисунках 4 и 5. Блок

АИ построен с применением МКС 20*10*6. В данной курсовой работе необ-

ходимо определить коммутационные параметры данного блока, т. е. число

МКС и коммутаторов на каждом звене, а также количество входов в один ком-

мутатор каждого звена.

Число МКС рассчитывается по следующей формуле:

МКС = V/n1 (1)

где V – число линий, включенных в выходы звена;

n1 – число входов выбранного МКС.

Количество коммутаторов на звене рассчитывается по следующей формуле:

К = N/m1 (2)

где N – число линий, включенных во входы звена;

m1 – число выходов выбранного МКС.

Число входов в один коммутатор звена определяется следующим образом:

n = V/K (3)

Теперь, зная параметры блока АИ (рисунок 3), и зная параметры МКС мож-

но определить коммутационные параметры блока АИ.

Звено А

Определим число МКС:

МКСА = 60/20 = 3

Число коммутаторов на звене А равно:

КА = 200/10 = 20

В данном случае число входящих в звено линий равно 200 из-за транспони-

рованного включения абонентских линий, которые являются входными для

звена А. При нетранспонированном включении АЛ число коммутаторов рав-

но 10 (число АЛ равно 100).

Число входов коммутаторов звена А

nА = 60/20 = 3,

но в действительности коммутаторы звена А имеют разное количество выхо-

дов, а именно 20 коммутаторов поделены на 2 группы по 10 коммутаторов в

каждой с числом выходов 4 и 2.

Звено В

Число МКС на звене В:

МКСВ = 40/20 = 2

Число коммутаторов назвене В равно:

КВ = 60/10 = 6

Число входов в коммутаторе звена В:

nВ = 40/6 = 7,6,7 ; 7,6,7 (МКС-4 и МКС-5 соответственно)

Звено С

Число МКС на звене С:

МКСС = 20/20 = 1

Число коммутаторов на звене С:

КС = 20/10 = 2

Число входов коммутатора звена С:

nC = 20/2 = 10

Как видно из приведённой схемы блока АИ на рисунке 4, три МКС звена А

образуют 20 коммутаторов, в поля которых включены абонентские линии с нумерацией от 11 до 00.

Для более равномерного использования ПЛ между звеньями А и В в блоке АИ станции использовано простое транспонированное включение абонентс-

ких линий. Сущность такого включения состоит в том, что МКС звена А под-

разделяются на две группы: вертикали МКС1 (А) и МКС2 (А) составляют од-

ну группу, а вертикали МКС3 (А) – вторую группу. В МКС1 и МКС2 абонент

ские линии в поле четырёх вертикалей включены так, что в их номере одина-

ковой остаётся цифра десятков (поле 1), а в МКС3 – цифра единиц (поле 2). При таком включении каждой абонентской линии будут доступны шесть ПЛ между звеньями А и В. Например для линии с номером 11 будут доступны промежуточные линии 1 – 4 в МКС1 и ПЛ 1, 2 в МКС3.

В то же время для группы из 10 АЛ например 11 – 01 будут доступны по полю 1 ПЛ с номерами 1 – 4 через МКС1 и МКС2 и все 20 ПЛ по полю 2 че-

рез МКС3, т. е. всего 24 промежуточных линии. Без транспонированного вклю-

чения каждой группе из десяти абонентских линий были доступны только шесть ПЛ. Таким образом транспонированное включение повышает пропуск-

ную способность блока и обеспечивает более равномерное использование ПЛ между звеньями. На звене В МКС 4 и 5 разбиты на шесть коммутаторов – по три на каждом МКС. Так вертикали 1 – 7 МКС4 (В) образуют коммутатор 1 звена В, вертикали 8 – 13 – коммутатор 2 и т. д. В выходы коммутаторов зве-

на В включены 60 ПЛ от звена А.

В вертикали обоих МКС звена В включены 20 исходящих линий к 1ГИ и 20 ПЛ между звеньями В и С – по десять исходящих линий и десять ПЛ в каждый МКС. Такое включение надёжность работы блока в целом. Так при отказе одного из МКС звена В сохраняется возможность осуществления как исходящей так и входящей связи.

На звене С МКС6 используется в режиме двух коммутаторов по десять вер-

тикалей в каждом коммутаторе. В поле каждого коммутатора звена С включе-

ны по десять вертикалей звена В, а также по одной или по две вертикали каж-

дого коммутатора.

Таким образом между звеньями В и С образуется 20 ПЛ. В вертикали звена С включаются 20 входящих линий, причём каждой группе в десять входящих линий звена С доступны десять независимых ПЛ.

Как видно из рисунка 4 блок АИ построен с использованием транспониро-
