(*1) Установлены модули SLMA_8

s: Номер полки (2, 3, 4, 5, 6, или 7)

Емкость:

256 абонентских портов

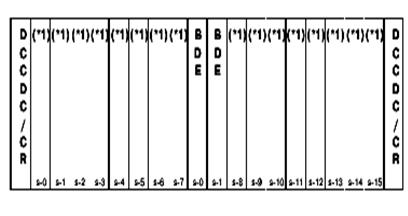

Размещение модулей в кассете типа «В»

(*1) Установлены модули SLMA_8

s: Номер полки (2, 4 или 6)

Eмкость:

128 абонентских портов

Размещение модулей в кассете типа «С»

Программа конфигурации станции SDE – 3000

Ввод кода станции и кода местной сети:

ENTR AREACODE: LCODE=4, AREACODE=24

Определение диапазона номеров (THOUSANDS – тысячи, HUNDRED - сотни):

CR DN: THOUSANDS=0, HUNDRED=0&&9;

CR DN: THOUSANDS=1, HUNDRED=0&&9;

Создание имени станции и его привязка к коду местной сети (OMSID – идентификационное имя терминала, AREACODE – код зоны):

ENTR OMSID: OMSID=TM, AREACODE=24;

Создание пользователя с доступом для работы со станцией (LOGIN – регистрационное имя, NAME – полное имя пользователя):

CR USER: LOGIN=XXX, NAME=STUDENT;

Ввод пароля:

ENTR PSW;

Создание блоков SWU (SWU – коммутационный блок, DLUTYPE – тип DLU):

CR SWU: SWU=0, DLUTYPE=DLUA;

CR SWU: SWU=1, DLUTYPE=DLUA;

CR SWU: SWU=2, DLUTYPE=DLUA;

Создаем модуль SUR (сигнализация позиционные, номера фиксированы в полках):

CR MOD: MOD=SUR, EQN=0-0-11;

CR MOD: MOD=SUR, EQN=0-0-12;

CR MOD: MOD=SUR, EQN=0-0-13;

Создание тестового блока второго поколения (LCMM – для измерения параметров SLC, абонентских линий и передачи):

CR MOD: MOD=LCMM, EQN=0-0-11;

Создание модуля, который обеспечивает гальванический доступ внешней системы к абонентским портам SDE (LTBAM – внешний измерительный интерфейсный модуль для проводного доступа):

CR MOD: MOD=LTBAM, EQN=0-1-11;

CR MOD: MOD=LTBAM, EQN=1-1-11;

CR MOD: MOD=LTBAM, EQN=2-1-11;

CR MOD: MOD=LTBAM, EQN=3-1-11;

Создание исполняемого файла для создания модулей SLMAFPE в модуле A BSWUO. Задаем модуль статива 0.

EXEC CMDFILE: FILE=CRSLMAFPEA

Создание исполняемого файла для создания модулей SLMAFPE в модуле A BSWUO. Задаем модуль статива 0, номер полки 3

EXEC CMDFILE: FILE=CRSLMAFPEB

Активизация модулей

COFG MOD – реконфигурирование рабочего состояния модуля на станции.

Активация модуля DLUCR (блок управления):

COFG MOD: MOD=DLUCR, EQN=0-0, OST=ACT;

COFG MOD: MOD=DLUCR, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD=DLUCR, EQN=3-1, OST=ACT;

Активация модуля DIUDR:

COFG MOD: MOD= DIUDR, EQN=0-0, OST=ACT;

COFG MOD: MOD= DIUDR, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD= DIUDR, EQN=3-1, OST=ACT;

Активизация тестовых блоков и модуля распределения (LCMM – для измерения параметров SLC, абонентских линий и передачи; FMTU – для отображения тестовых функций, SLC и абонентской линии сигнализации):

COFG MOD: MOD=LCMM, EQN=0-0-13, OST=ACT;

COFG MOD: MOD=FMTU, EQN=0-0-15, OST=ACT;

--------------------------------------------------------------------

COFG MOD: MOD=LCMM, EQN=3-0-13, OST=ACT;

COFG MOD: MOD=FMTU, EQN=3-0-15, OST=ACT;

Активизируем модуль генерации вызванного тока RGMG с частотой 25 Гц (RGMG – генератор вызывных сигналов и генератор тарифных импульсов):

COFG MOD: MOD= RGMG, EQN=0-0, OST=ACT;

COFG MOD: MOD= RGMG, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD= RGMG, EQN=3-1, OST=ACT;

Активизируем блок распределения шин (BDB – основной распределитель шин):

COFG MOD: MOD= BDB, EQN=0-0, OST=ACT;

COFG MOD: MOD= BDB, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD= BDB, EQN=3-1, OST=ACT;

Активизируем модуль распределения шин с генератором тактовых сигналов (BDCG – распределитель шин с тактовым генератором):

COFG MOD: MOD= BDCG, EQN=0-0, OST=ACT;

COFG MOD: MOD= BDCG, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD= BDCG, EQN=3-1, OST=ACT;

Активизируем ОМС (PC – персональный компьютер терминала O&M):

COFG MOD: MOD= PC, OST=ACT;

Активизируем блок LTBAM (LTBAM – внешний измерительный интерфейсный модуль для проводного доступа):

COFG MOD: MOD= LTBAM, EQN=0-1-11, OST=ACT;

COFG MOD: MOD= LTBAM, EQN=1-1-11, OST=ACT;

COFG MOD: MOD= LTBAM, EQN=2-1-11, OST=ACT;

COFG MOD: MOD= LTBAM, EQN=3-1-11, OST=ACT;

Активизируем блок наращивания и блок распределения шин (BDE – расширенный модуль распределения шин):

COFG MOD: MOD= BDE, EQN=0-2-0, OST=ACT;

COFG MOD: MOD= BDE, EQN=0-2-1, OST=ACT;

----------------------------------------------------------------

COFG MOD: MOD= BDE, EQN=3-7-1, OST=ACT;

Активизация линий PDC в SWU (PDC – первичная цифровая линия связи):

COFG MOD: MOD= PDC, EQN=0-0-0, OST=ACT;

COFG MOD: MOD= BDE, EQN=0-0-1, OST=ACT;

----------------------------------------------------------------

COFG MOD: MOD= BDE, EQN=3-1-3, OST=ACT;

Создание абонентских номеров

Номер первого абонента – 240000, номер статива – 0, номер полки – 1, количество номеров – 128.

EXEC CMDFILE: FILE=CRSUBB

Номер первого абонента – 242515, номер статива –1, номер полки – 5, количество номеров – 128.

EXEC CMDFILE: FILE=CRSUBB

Назначение дополнительного класса услуг

Переадресация при занятости абонента:

ENTR SCOSS: DN=241411, SCOSS=DB2A;

Активация услуги:

ACT SCOSS: DN=241411, SCOSS=DB2A, CODE=241412;

Деактивация услуги:

DACT SCOSS: DN=241411, SCOSS=DB2A,;

Отмена услуги:

CAN SCOSS: DN=241411, SCOSS=DB2A;

Код заказа услуги «Горячая линия с задержкой»:

CR SERVCODE: CODE =*26, STYPE=AHDL;

Код отказа от услуги:

CR SERVCODE: CODE =#26, STYPE=DHDL;

Назначение услуги «Горячая линия с задержкой» абоненту 561410:

ENTR SCOSS: DN=241410, SCOSS=HDL;

Активация услуги оператором:

ACT SCOSS: DN=241410, SCOSS=HDL, CODE=241410;

Активация услуги:

DIALING: *26*241410#

Отмена дополнительного класса услуг:

CAN SCOSS: DN=241410, SCOSS=HDL;

Создание системы сигнализации для заданной структуры сети

Межстанционная сигнализация

В целях обеспечения использования системы SDE на сетях связи в различных странах, предусмотрена возможность адаптации функций обработки вызовов к конкретным системам линейной и регистровой сигнализации, существующим в этих странах. Следует отметить, что установление телефонных соединений между различными блоками SWU предполагает обмен сообщений между этими блоками. Протокол, используемый на внутренних линиях связи, является собственным (фирменным) протоколом.
