где - плотность электрического заряда, и – напряженности электрического и магнитного полей соответственно, – плотность тока, и – электрическая и магнитная индукции.

Если представить напряженность электрического и магнитного поля и при помощи преобразования Фурье [5]:

, (2.4.2)

то волновые уравнения примут вид:

, (2.4.3)

где - оператор Лапласа.

Световод можно представить идеальным цилиндром с продольной осью z, оси х и у в поперечной (ху) плоскости образуют горизонтальную (xz) и вертикальную (xz) плоскости. В этой системе существуют 4 класса волн (Е и Н ортогональны):

поперечные Т: Ez = Нz = 0; Е = Еy; Н = Нx;

электрические Е: Еz = 0, Нz = 0; Е = (Еy , Еz) - распространяются в плоскости (yz); Н = Нx ;

магнитные Н: Нz = 0, Еz = 0; Н = (Нx , Нz) - распространяются в плоскости (xz), E = Ez;

смешанные ЕН или НЕ: Еz = 0, Нz = 0; Е = (Еy , Еz), Н = (Нx , Нz) - распространяются в плоскостях (xz) и (yz).

При решении системы уравнений Максвелла удобнее использовать цилиндрические координаты (z, r, φ), при этом решение ищется в виде волн с компонентами Ez , Нz вида:

, (2.4.4)

где и - нормирующие постоянные, - искомая функция, - продольный коэффициент распространения волны.

Решения для получаются в виде наборов из m (появляются целые индексы m) простых функций Бесселя для сердцевины и модифицированных функций Ханкеля для оболочки, где и - поперечные коэффициенты распространения в сердцевине и оболочке соответственно, - волновое число. Параметр определяется как решение характеристического уравнения, получаемого из граничных условий, требующих непрерывности тангенциальных составляющих компонент Ez и Нz электромагнитного поля на границе раздела сердцевины и оболочки. Характеристическое уравнение, в свою очередь, дает набор из n решений (появляются целые индексы n) для каждого целого m, т.е. имеем собственных значений, каждому из которых соответствует определенный тип волны, называемый модой. В результате формируется набор мод, перебор которых основан на использовании двойных индексов.

Условием существования направляемой моды является экспоненциальное убывание ее поля в оболочке вдоль координаты r , что определяется значением поперечного коэффициента распространения в оболочке. При = 0 устанавливается критический режим, заключающийся в невозможности существования направляемой моды, что соответствует [5]:

. (2.4.5)

Последнее уравнение имеет бесчисленное множество решений [5]:

(2.4.6)

Введем величину, называемую нормированной частотой V, которая связывает структурные параметры ОВ и длину световой волны, и определяемую следующим выражением:

, (2.4.7)

При = 0 для каждого из решений уравнения (2.4.5) имеет место критическое значение нормированной частоты (m = 1, 2, 3…, n = 0, 1, 2, 3…):

и т.д.

Для моды HE11 критическое значение нормированной частоты . Эта мода распространяется при любой частоте и структурных параметрах волокна и является фундаментальной модой ступенчатого ОВ. Выбирая параметры ОВ можно добиться режима распространения только этой моды, что осуществляется при условии:

(2.4.8)

Минимальная длина волны, при которой в ОВ распространяется фундаментальная мода, называется волоконной длиной волны отсечки. Значение определяется из последнего выражения как:

(2.4.9)

2.5. Одномодовые оптические волокна

Одномодовые волокнаподразделяются на ступенчатые одномодовые волокна (step in­dex single mode fiber) или стандартные волокна SF (standard fiber), на волокна со смещенной дисперсией DSF (dispersion-shifted single mode fiber), и на волокна с ненулевой смещенной дисперсией NZDSF (non-zero dispersion-shifted single mode fiber).

В ступенчатом одномодовом оптическом волокне (SF) (рис. 2.3) диаметр светонесущей жилы составляет 8-10 мкм и сравним с длиной световой волны. В таком волокне при достаточно большой длине волны света λ > λCF (λCF - длина волны отсечки) распространяется только один луч (одна мода). Одномодовый режим в оптическом волокне реализуется в окнах прозрачности 1310 нм и 1550 нм. Распространение только одной моды устраняет межмодовую дисперсию и обеспе­чивает очень высокую пропускную способность одномодового волокна в этих окнах прозрач­ности. Наилучший режим распространения с точки зрения дисперсии достигается в окрестно­сти длины волны 1310 нм, когда хроматическая дисперсия обращается в ноль. С точки зрения потерь это не самое лучшее окно прозрачности. В этом окне потери составляют 0,3 - 0,4 дБ/км, в то время как наименьшее затухание 0,20 - 0,25 дБ/км достигается в окне 1550 нм.

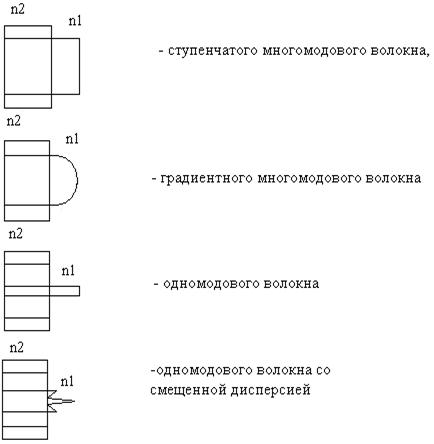

Рис. 2.3. Профили показателя преломления
