Level 1 routing

Маршрутизация в пределах области Уровня 1.

Level 2 routing

Maршрутизация между областями Уровня 1.

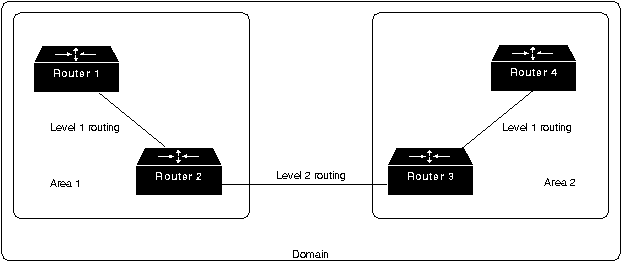

На рисунке 7 "Иерархия объединенных сетей OSI" показана взаимосвязь между этими терминами.

Рисунок 7.

С чисто технологической точки зрения IS-IS почти аналогичен протоколу маршрутизации OSPF (IP-сети). Оба протокола являются протоколами с указанием состояния канала. Оба они обеспечивают различные характеристики, которые не обеспечивает RIP, в том числе иерархии маршрутизации (routing hierachies), дробление путей (path splitting), обеспечение типа услуги (type-of-service - TOS), удостоверение (authentication), поддержка нескольких протоколов сетевого уровня и поддержка (совместно с протоколом Integrated IS-IS) масок подсети переменной длины.

ES-IS

ES-IS в большей мере является протоколом обнаружения, чем протоколом маршрутизации. Через ES-IS системы ES и IS узнают друг о друге. Этот процесс известен как конфигурация (configuration). Т.к. конфигурация должна иметь место прежде, чем может начаться маршрутизация между ES, протокол ES-IS рассматривается в первую очередь.

ES-IS различает три разных типа подсетей:

Point-to-point subnetworks

Двухточечные подсети. Обеспечивают непосредственное соединение между двумя системами. Большинство последовательных каналов глобальной сети являются двухточечными сетями.

Broadcast subnetworks

Широковещательные подсети. Направляют отдельное физическое сообщение во все узлы данной подсети. Примерами широковещательных подсетей являются Ethernet и IEEE 802.3.

General-topology subnetworks

Подсети с общей топологией. Поддерживают произвольное число систем. Однако в отличие от широковещательных подсетей, величина затрат на передачу по какому-нибудь маршруту n непосредственно связана с размерами данной подсети в подсети с общей топологией. Примером подсети с общей топологией является Х.25.

Информация конфигурации передается через определенные интервалы времени с помощью сообщений двух типов. Приветственные сообщения ES (Es hello messages - ESHs) генерируются ES и отправляются в каждую IS данной подсети. Приветственные сообщения IS (IS hello messages - ISH) генерируются IS и отправляются всем ES данной подсети. Эти приветственные сообщения в основном предназначены для переноса адресов подсетей и адресов сетевого уровня тех систем, которые генерируют их.

При возможности ES-IS пытается отправить информацию конфигурации одновременно в несколько систем. В широковещательных подсетях приветственные сообщения ES-IS отправляются во все IS с помощью специальной многопунктовой адресации. IS отправляют приветственные сообщения по специальному адресу многопунктовой адресации, определенного для всех конечных систем. При работе в подсети с общей топологией ES-IS обычно не передает информацию конфигурации из-за больших затрат на передачи многопунктовой адресации.

ES-IS переносит как адреса сетевого уровня, так и адреса подсетей. Адреса сетевого уровня OSI идентифицируют либо точку доступа к услугам сети (NSAP), которая представляет собой интерфейс между Уровнями 3 и 4, либо титул объекта сети (NET), который является объектом сетевого уровня в OSI IS. Адреса подсетей OSI (иногда называемые адресами точки подключения подсети - subnetwork point of attachment - SNPA) являются точками, в которых ES или IS физически подключена к какой-нибудь подсети. Адрес SNPA уникальным образом идентифицирует каждую систему, подключенную к данной подсети. В сети Ethernet, например, SNPA является 48-битовым адресом управления доступом к носителю (МАС). Часть информации конфигурации, которую передает ES-IS, представляет собой отображение соответствия между NSAP и SNPA или между NET и SNPA.

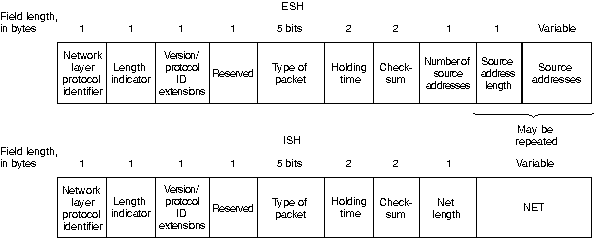

На рисунке 8 представлены форматы пакетов ESH и ISH.

Рисунок 8.

IS-IS

IS-IS является протоколом маршрутизации с указанием состояния канала. В этом роли он передает по сети лавинной адресацией информацию о состоянии канала для построения полной, последовательной картины топологии сети.

Иерархия маршрутизации

Для упрощения схемы и работы роутера IS-IS различает IS уровней 1 и 2. IS уровня 1 могут сообщаться с другими IS уровня 1, находящимися в той же области. IS уровня 2 могут сообщаться с IS других областей. Т.е. IS уровня 1 формируют области уровня 1; IS уровня 2 осуществляют маршрутизацию между областями уровня 1.

IS уровня 2 формируют стержень внутридоменной маршрутизации. Другими словами, IS уровня 2 могут попасть в другие IS уровня 2 путем пересечения только IS уровня 2. Наличие такого стержня упрощает схему, т.к. в этом случае IS уровня 1 нужно уметь только попадать в ближайший IS уровня 2. Протокол стержневой маршрутизации может также вносить изменения, не оказывая влияния на протокол внутриобластной маршрутизации.

Сообщение между ES

Маршрутизация OSI выполняется следующим образом. Каждая ES принадлежит конкретной области. ES обнаруживают ближайшую IS путем прослушивания пакетов ISH. Если какая-нибудь ES захочет отправить пакет в другую ES, она направляет пакет в одну из IS сети, к которой она непосредственно подключена. Роутер просматривает адрес пункта назначения и продвигает пакет по наилучшему маршруту. Если ES пункта назначения находится в той же подсети, то местная IS узнает об этом в результате прослушивания ESH и соответствующим образом продвинет пакет. В этом случае IS может также обеспечить отправку сообщения о переадресации (redirect - RD) в источник пакета, чтобы сообщить о доступности более прямого пути. Если адресом пункта назначения является какая-нибудь ES другой подсети той же области, то IS узнает о точном маршруте и соответствующим образом продвинет пакет. Если адресом пункта назначения является какая-нибудь ES другой области, то IS уровня 1 отправляет этот пакет в в ближайшую IS уровня 2. Продвижение пакета через IS уровня 2 продолжается до тех пор, пока он не достигнет IS уровня 2 в области пункта назначения. В пределах области пункта назначения IS продвигают пакет по наилучшему маршруту, пока не будет достигнутa ES пункта назначения.

Каждая IS генерирует корректировку, определяющую ES и IS, с которыми она соединена, а также связанные с ней показатели. Эта корректировка отправляется во все соседние IS, которые продвигают ее своим соседям, и т.д. (лавинная адресация). Номера последовательностей прекращают лавинную адресацию и отличают старые корректировки от новых. Т.к. каждая IS получает корректировки о состоянии канала от всех других IS, то каждая IS может построить полную базу данных всей топологии сети. При изменении топологии отправляются новые корректировки.

Показатели (метрики)

IS-IS использует один обязательный, устанавливаемый по умолчанию показатель с максимальным значением пути 1024. Этот показатель является произвольным и обычно назначается администратором сети. Любой отдельный канал может иметь максимальное значение 64. Длина путей вычисляется путем суммирования значений каналов. Максимальные значения каналов установлены на этих уровнях для обеспечения степени детализации, чтобы поддерживать различные типы каналов, одновременно обеспечивая достаточную эффективность алгоритма поиска наикратчайшего пути, используемого для расчета маршрута.
